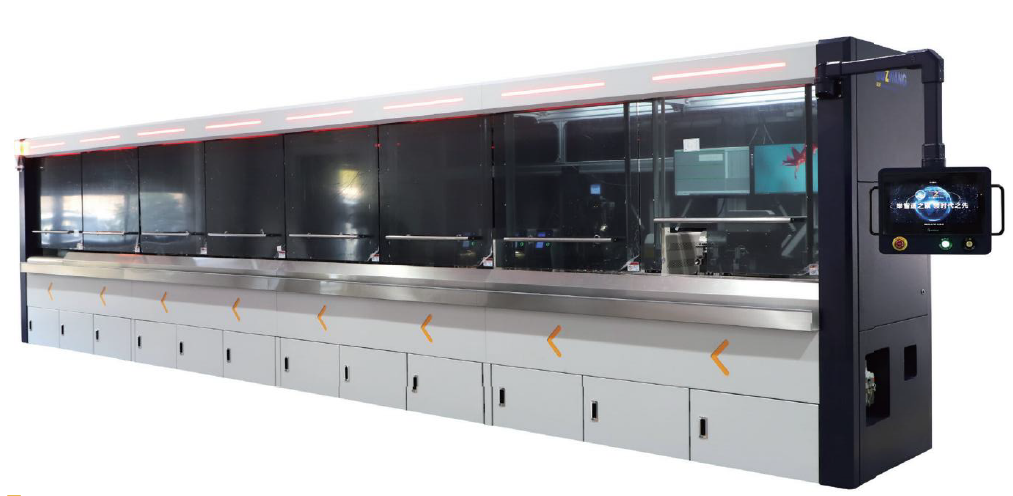

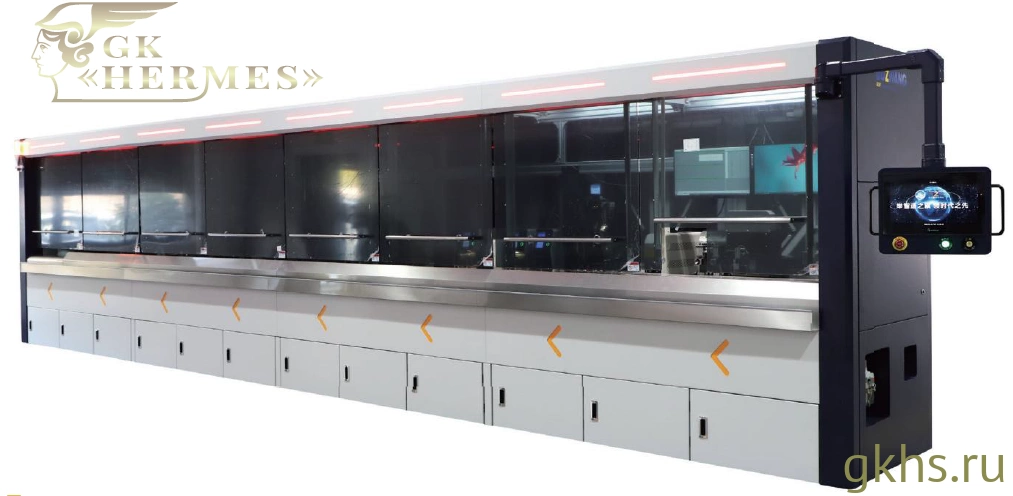

BOZWANG BZW-6.0FK-A — полуавтоматическая линия обработки FAKRA кабелей
Назначение линии
BOZWANG BZW-6.0FK-A предназначена для автоматизированного производства коаксиальных кабельных сборок стандарта FAKRA. Линия реализует последовательную обработку кабеля с контролем параметров и формированием готовых соединений для радиочастотных систем.
Ключевая особенность
Конфигурация линии ориентирована на стабильную обработку коаксиальных кабелей с учётом их многослойной структуры. Реализована синхронизация операций зачистки, подготовки экрана и сборки разъёма, что обеспечивает повторяемость геометрии соединения.
Параметры обработки кабеля
- Диаметр кабеля: 2,8–3,3 мм
- Длина кабеля: 100–10000 мм
- Производительность: 4–5 с на изделие
- Усилие опрессовки: 30 кН
Технологический процесс
- резка коаксиального кабеля
- многоступенчатая зачистка оболочки и диэлектрика
- обработка и формирование экранирующего слоя
- опрессовка контактов и экрана
- установка компонентов разъёма
- контроль параметров
Функциональные возможности
Линия оснащена системой машинного зрения CCD для контроля ключевых операций и мониторинга процесса в реальном времени. Используется система управления давлением для контроля усилия опрессовки. Предусмотрены функции автоматической загрузки, хранения программ обработки и защиты от ошибок при работе с компонентами.
Интеграция и интерфейсы
Оборудование построено на базе PLC с сенсорным управлением и поддерживает подключение к MES для передачи производственных данных и контроля качества. Реализована система хранения рецептов и параметров обработки, а также возможность интеграции в цифровую производственную среду предприятия.
Контроль качества
Контроль осуществляется по параметрам зачистки, опрессовки и геометрии соединения. Встроенные системы мониторинга позволяют выявлять отклонения в процессе производства и предотвращать выпуск дефектных изделий.
Применение
BOZWANG BZW-6.0FK-A применяется в производстве коаксиальных кабельных сборок для автомобильных и телекоммуникационных систем, где используются FAKRA-коннекторы и требуется стабильность радиочастотных характеристик соединений.
|
Тип установки
|
Линейная |
|
Тип оборудования
|
Линия сборки кабельных сборок |
|
Тип кабеля
|
Коаксиальный кабель (FAKRA) |
|
Интерфейс управления
|
MES |
|
Привод
|
Серво |
|
Подача воздуха
|
0,5–0,7 МПа |
|
Производительность
|
4–5 с |
|
Питание
|
380 В |
|
Вес
|
5500 кг |
|
Габариты
|
9500 × 1100 × 2250 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
