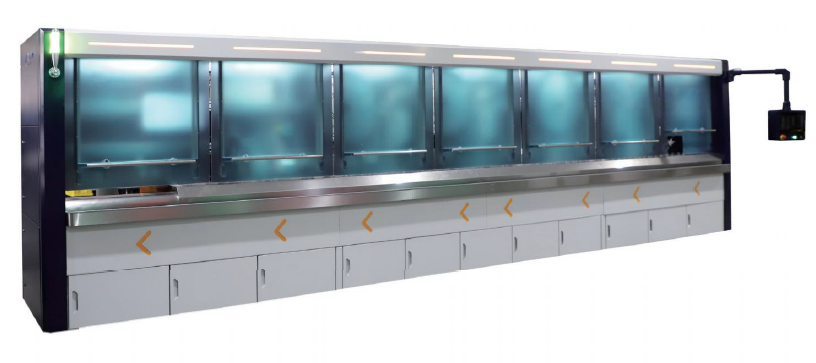

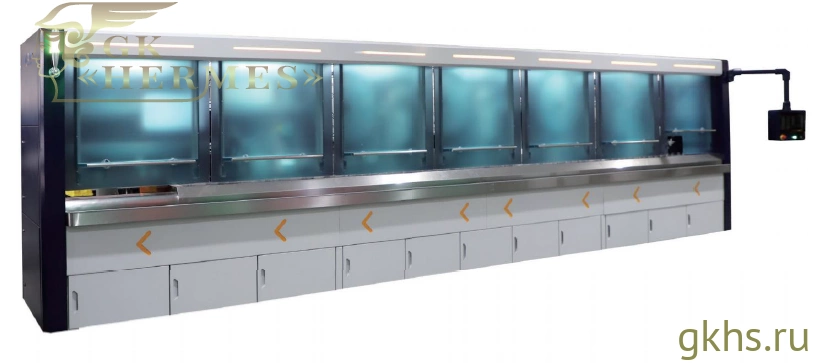

BOZWANG BZW-6.0FK03 — полуавтоматическая линия обработки FAKRA кабелей
Назначение линии
BOZWANG BZW-6.0FK03 предназначена для обработки коаксиальных кабелей стандарта FAKRA, применяемых в автомобильных системах передачи данных и сигналов. Линия ориентирована на выполнение последовательных операций подготовки кабеля и сборки разъёмов с контролем качества.
Ключевая особенность
Линия выполнена по модульному принципу с возможностью конфигурации под различные типы FAKRA-коннекторов. Полуавтоматический режим позволяет сочетать автоматизированные операции с участием оператора при сложных этапах сборки.
Параметры обработки кабеля
- Диаметр кабеля: 2,8–3,3 мм
- Длина кабеля: 100–10000 мм
- Производительность: 4–5 с на изделие
- Усилие опрессовки: 30 кН
Технологический процесс
- резка коаксиального кабеля
- многоуровневая зачистка оболочки и экрана
- обработка экранирующего слоя
- опрессовка контактов и экрана
- сборка FAKRA-разъёма
- контроль качества соединения
Функциональные возможности
Линия поддерживает обработку различных типов коаксиальных кабелей и совместима с коннекторами ведущих производителей. В конструкции предусмотрены системы контроля усилия опрессовки и проверки параметров обработки. Используется модульная архитектура, позволяющая адаптировать линию под конкретные производственные задачи.
Интеграция и интерфейсы
Оборудование оснащено PLC-системой управления с сенсорным интерфейсом и поддерживает интеграцию с MES для передачи производственных данных. Реализована система хранения рецептов и параметров обработки, что упрощает переналадку и управление производственными процессами.
Контроль качества
Контроль включает проверку качества зачистки, опрессовки и состояния контактной группы. Дополнительно осуществляется мониторинг усилия опрессовки и параметров процесса, что позволяет выявлять отклонения в режиме реального времени.
Применение
BOZWANG BZW-6.0FK03 применяется в производстве кабельных сборок для автомобильных систем связи и передачи данных, где используются FAKRA-коннекторы и требуется стабильность параметров коаксиального соединения.
|
Тип установки
|
Линейная |
|
Тип оборудования
|
Линия сборки кабельных сборок |
|
Тип кабеля
|
Коаксиальный кабель (FAKRA) |
|
Интерфейс управления
|
MES |
|
Привод
|
Серво |
|
Подача воздуха
|
0,5–0,7 МПа |
|
Производительность
|
4–5 с |
|
Питание
|
380 В |
|
Вес
|
около 3500 кг |
|
Габариты
|
7200 × 1000 × 2250 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
