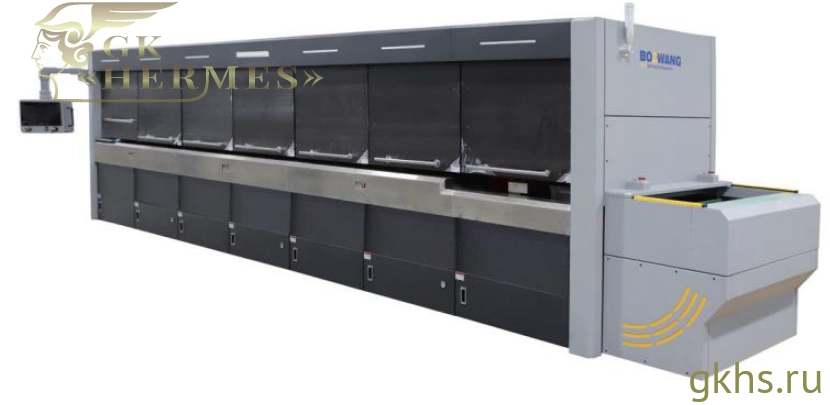

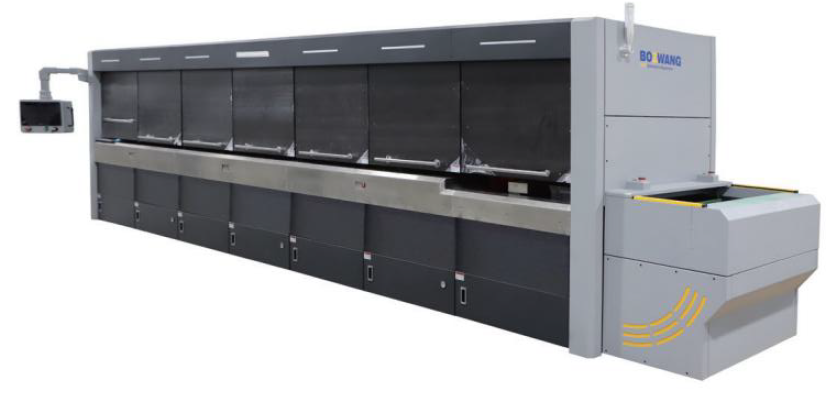

BOZWANG BZW-6.0H1 — полуавтоматическая линия обработки HSD кабелей
Назначение линии
BOZWANG BZW-6.0H1 предназначена для обработки HSD-кабелей (High-Speed Data) и выполняет подготовительные операции перед финальной сборкой разъёмов. Линия используется для формирования первой стадии кабельной сборки с обработкой жил и экранирующих элементов.
Технологическая особенность
Линия реализует так называемый front-process — обработку первой части кабеля, включая подготовку оболочки, экрана и проводников. Такой подход позволяет разделить производство на этапы и обеспечить стабильность операций при работе с многожильной структурой HSD-кабеля.
Параметры обработки кабеля
- Тип кабеля: HSD, 4-жильный
- Длина кабеля: 100–10000 мм
- Производительность: 5–6 с на изделие
- Усилие опрессовки: 40 кН
Технологический процесс
- зачистка внешней оболочки кабеля
- подготовка и обжатие экранирующего слоя
- обрезка алюминиевой фольги
- формирование проводников
- подготовка кабеля к следующему этапу сборки
Функциональные возможности
Линия оснащена системой визуального контроля (CCD), обеспечивающей мониторинг операций в реальном времени. Применяется система контроля усилия опрессовки для обеспечения стабильности параметров. Используется модульная архитектура, позволяющая адаптировать линию под различные типы HSD-кабелей.
Интеграция и интерфейсы
BOZWANG BZW-6.0H1 работает на базе PLC с сенсорным управлением и поддерживает интеграцию с MES-системами. Возможна передача данных о параметрах обработки, производительности и качестве изделий, что обеспечивает прослеживаемость и контроль производственного процесса.
Контроль качества
Контроль осуществляется на этапах зачистки и подготовки экрана, а также при опрессовке. Система мониторинга фиксирует отклонения параметров и позволяет предотвратить дальнейшую обработку некондиционных изделий.
Применение
BOZWANG BZW-6.0H1 применяется в производстве кабельных сборок для автомобильных высокоскоростных интерфейсов (HSD), где требуется точная обработка многожильных кабелей и подготовка к последующей сборке разъёмов.
|
Тип установки
|
Линейная |
|
Тип оборудования
|
Линия сборки кабельных сборок |
|
Тип кабеля
|
Многожильный кабель (HSD, 4 жилы) |
|
Привод
|
Серво |
|
Подача воздуха
|
0,5–0,7 МПа |
|
Производительность
|
5–6 с |
|
Питание
|
380 В |
|
Вес
|
1500 кг |
|
Габариты
|
2500 × 1000 × 2250 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
