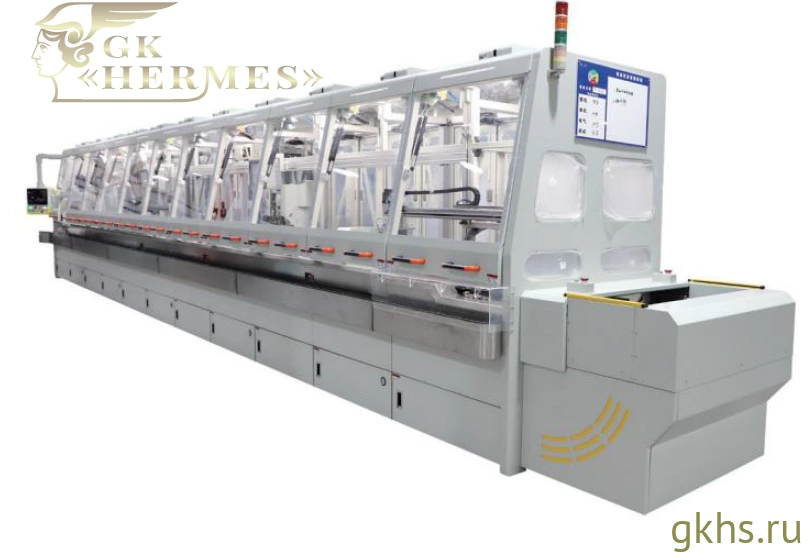

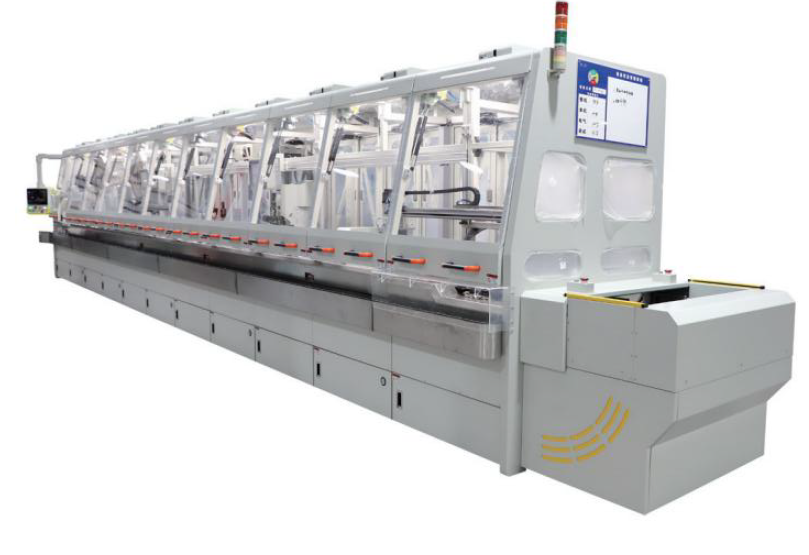

BOZWANG BZW-6.0H2 — полуавтоматическая линия обработки HSD кабелей (задняя часть)
Назначение линии
BOZWANG BZW-6.0H2 предназначена для обработки задней части HSD-кабеля и выполнения операций, связанных с формированием электрического соединения и установкой контактных элементов. Линия используется как второй этап в производстве кабельных сборок после предварительной подготовки кабеля.
Технологическая роль в процессе
Модель BZW-6.0H2 выполняет rear-process обработку, включая операции с внутренним проводником и финальную подготовку соединения. В отличие от front-stage линий, здесь акцент сделан на точности установки контактов и контроле электрических параметров соединения.
Параметры обработки кабеля
- Тип кабеля: HSD, 4-жильный
- Длина кабеля: 100–10000 мм
- Производительность: 6–7 с на изделие
- Усилие опрессовки: 40 кН
Технологический процесс
- зачистка внутреннего проводника
- опрессовка контактов внутренней жилы
- вставка контактов в корпус разъёма
- фиксация и контроль положения контактов
- обработка внешнего проводника
- контроль параметров соединения
Функциональные возможности
Линия оснащена системой контроля глубины установки контактов и мониторинга усилия опрессовки. Применяется система визуального контроля (CCD) для проверки корректности сборки. Конструкция предусматривает автоматическую подачу компонентов и контроль их наличия, а также функции NG-детекции.
Интеграция и интерфейсы
BOZWANG BZW-6.0H2 поддерживает интеграцию с MES-системами для передачи данных о производстве и контроле качества. Система управления позволяет хранить рецепты обработки и оперативно переключаться между различными конфигурациями изделий.
Контроль качества
Контроль включает проверку глубины установки контактов, параметров опрессовки и корректности сборки разъёма. Встроенные системы мониторинга позволяют выявлять отклонения и автоматически фиксировать дефекты.
Применение
BOZWANG BZW-6.0H2 применяется в производстве HSD-кабелей для автомобильных систем передачи данных, где требуется точная сборка контактных соединений и контроль электрических параметров.
|
Тип установки
|
Линейная |
|
Тип оборудования
|
Линия сборки кабельных сборок |
|
Тип кабеля
|
Многожильный кабель (HSD, 4 жилы) |
|
Интерфейс управления
|
MES |
|
Привод
|
Серво |
|
Подача воздуха
|
0,5–0,7 МПа |
|
Производительность
|
6–7 с |
|
Питание
|
380 В |
|
Вес
|
3000 кг |
|
Габариты
|
5600 × 1100 × 2350 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
