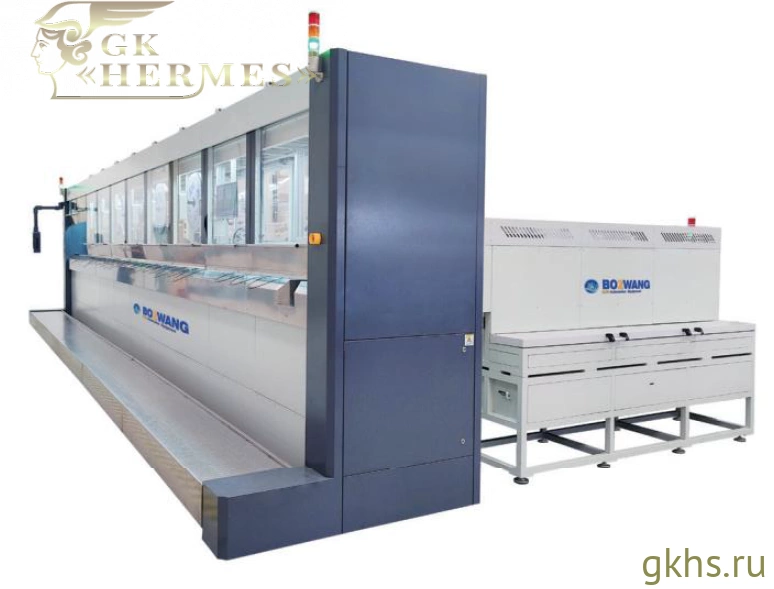

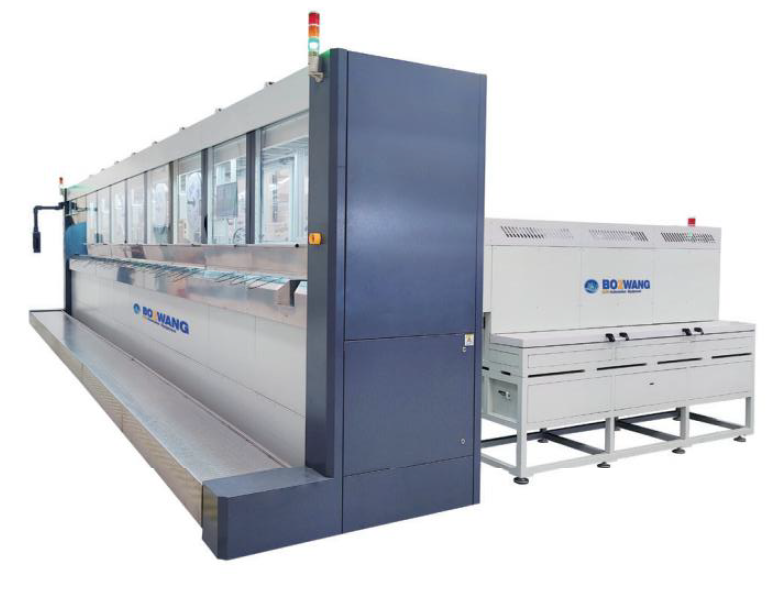

BOZWANG FAKRA-8.0 — автоматическая линия двусторонней обработки FAKRA кабелей
Назначение линии
BOZWANG FAKRA-8.0 — интеллектуальная линия для автоматизированного производства коаксиальных кабельных сборок с двусторонней обработкой. Решение применяется при изготовлении FAKRA, HSD и других высокочастотных кабелей, а также сенсорных и высоковольтных соединений.
Технологическая конфигурация
Линия построена по принципу последовательной обработки с интеграцией всех ключевых операций в одном потоке. Каждая станция выполняет отдельную функцию — от подготовки кабеля до финальной сборки разъёма, что обеспечивает стабильность параметров и повторяемость результата.
Параметры обработки кабеля
- Двусторонняя обработка кабеля в одном цикле
- Точность опрессовки: до ±0,01 мм
- Поддержка коаксиальных и многожильных кабелей
- Обработка FAKRA, HSD и аналогичных RF-соединений
Технологический процесс
- резка кабеля в заданный размер
- многоуровневая зачистка коаксиальной структуры
- обработка экранирующего слоя
- опрессовка контактов с контролем усилия (CFM)
- сборка разъёмов с двух сторон кабеля
- контроль качества и тестирование
Функциональные возможности
Линия оснащена системой машинного зрения (CCD) для контроля ключевых операций, а также промышленными роботами для выполнения точных манипуляций. Использование сервоуправляемых узлов позволяет поддерживать стабильность обработки и высокую повторяемость параметров. Все рабочие станции синхронизированы и обеспечивают непрерывный производственный цикл.
Интеграция и интерфейсы
BOZWANG FAKRA-8.0 поддерживает подключение к MES и другим системам сбора данных. Производственные параметры могут сохраняться и использоваться для повторного запуска серий. Реализована передача данных о качестве, загрузке и выполнении операций, что позволяет интегрировать линию в цифровую инфраструктуру предприятия.
Контроль качества
Контроль осуществляется на этапах зачистки, опрессовки и сборки разъёмов. Используются системы измерения усилия (CFM) и визуальный контроль, обеспечивающие соответствие геометрии соединений и стабильность электрических характеристик.
Применение
Линия применяется в производстве автомобильных RF-систем, телекоммуникационного оборудования и сенсорных систем, где используются FAKRA и HSD кабели и требуется высокая точность сборки при двусторонней обработке.
|
Тип установки
|
Линейная |
|
Тип оборудования
|
Производственный центр |
|
Тип кабеля
|
Коаксиальный кабель (FAKRA, HSD, сенсорные, HV) |
|
Интерфейс управления
|
MES |
|
Привод
|
Серво |
|
Точность
|
±0,01 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
