Оборудование для обработки кабеля: технологии, процессы и выбор станков для производства кабельных сборок

Обработка кабеля — это не одна операция, а последовательный технологический маршрут: от подачи материала и мерной резки до зачистки, опрессовки, маркировки и контроля качества. В статье разберем основные виды оборудования, особенности ключевых узлов, требования к обработке разных типов кабеля и практическую логику выбора станков, автоматов и линий для промышленного производства.

Что входит в обработку кабеля

Под обработкой кабеля понимают комплекс операций, которые подготавливают провод, кабель, трубку или кабельную сборку к дальнейшему монтажу, подключению или установке в изделие. В зависимости от задачи это может быть простая нарезка провода на заданную длину или полный автоматизированный цикл изготовления кабельных заготовок.

Типовой маршрут обработки включает:

• размотку кабеля с бухты или барабана;
• стабилизацию натяжения и правку;
• мерную подачу и резку;
• снятие внешней оболочки;
• зачистку изоляции с жил;
• обработку экрана, оплетки или фольги;
• скручивание жил;
• лужение;
• установку наконечников, клемм или контактов;
• опрессовку;
• маркировку;
• электрическое и механическое тестирование.

Где применяется оборудование для обработки кабеля

Станки и автоматизированные линии обработки кабеля применяются в производстве кабельных сборок, жгутов, электротехнических изделий, промышленной автоматики, электронных модулей, телекоммуникационного оборудования и шкафов управления.

Для мелкосерийных задач часто достаточно отдельных полуавтоматических станков. Для серийного производства рациональнее использовать автоматы и модульные линии, где несколько операций объединены в единый производственный поток.

Основные группы оборудования

Оборудование для обработки проводов и кабеля можно разделить на несколько технологических групп:

• системы подачи, размотки и натяжения;
• станки мерной резки;
• автоматы резки и зачистки;
• станки для разделки кабельных концов;
• оборудование для обработки экрана и оболочек;
• станки для скрутки жил;
• лудильные установки;
• прессы и автоматы для опрессовки наконечников;
• маркировочное оборудование;
• системы контроля качества;
• автоматизированные линии и модули интеграции.

Подача, размотка и натяжение кабеля

Подача кабеля — первый этап технологического процесса. Несмотря на вспомогательный характер, этот узел напрямую влияет на стабильность последующих операций.

Нестабильная подача может привести к:

• отклонениям по длине заготовки;
• нестабильному положению кабеля в зоне ножей;
• перегрузке приводов;
• деформации мягкой изоляции;
• ускоренному износу роликов и ножей.

Размотчики кабеля

Размотчики используются для подачи кабеля с бухт, катушек или барабанов. Они могут быть пассивными или моторизированными. Пассивные решения подходят для легких бухт и невысоких скоростей обработки. Для тяжелых барабанов и серийного производства применяют моторизированные системы с контролем натяжения.

Выпрямители и правящие устройства

После хранения в бухте кабель сохраняет остаточную кривизну. Для точной резки и зачистки это критично: изогнутый провод хуже позиционируется в зоне ножей и может давать нестабильную длину зачистки. Правящие устройства используют роликовые блоки, которые стабилизируют геометрию заготовки перед подачей.

Накопители и буферные системы

Накопители компенсируют разницу скоростей между узлами линии. Это особенно важно в линиях, где одни модули работают непрерывно, а другие — дискретно, например при опрессовке или контроле качества.

Станки мерной резки кабеля, провода и трубок

Мерная резка применяется для подготовки заготовок заданной длины. На таких станках обрабатывают провод, кабель, термоусадочные трубки, изоляционные трубки и другие гибкие материалы.

Типовая конструкция станка включает:

• узел подачи;
• приводные ролики или ремни;
• измерительный модуль;
• ножевой блок;
• приемный лоток или систему сортировки;
• контроллер управления.

Подача может выполняться роликами или ременными траками. Роликовая подача компактна и универсальна, но для мягкой изоляции важно точно настроить усилие прижима. Ременная подача бережнее работает с поверхностью кабеля и снижает риск деформации оболочки.

Режущий узел

Для резки применяются прямые, V-образные, радиусные, дисковые и специализированные ножи. Выбор инструмента зависит от диаметра, сечения, материала оболочки и требуемого качества реза. Неподходящий нож может сминать изоляцию, оставлять заусенцы, деформировать трубку или повреждать жилы.

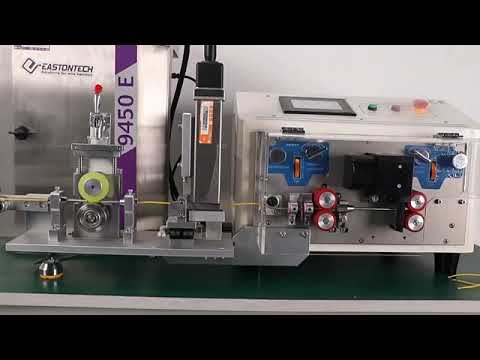

Станки резки и зачистки проводов

Автоматы резки и зачистки совмещают две базовые операции: раскрой провода по длине и удаление изоляции с одного или двух концов. Это одна из наиболее востребованных групп оборудования для серийной подготовки кабельных заготовок.

Современные машины могут выполнять:

• полную зачистку конца;
• частичную зачистку;
• зачистку с двух сторон;
• разную длину зачистки спереди и сзади;
• промежуточную зачистку;
• обработку нескольких слоев изоляции;
• работу по сохраненным программам.

При зачистке критичны три параметра: точность подачи, глубина врезания ножей и усилие снятия изоляции. Если ножи заходят слишком глубоко, повреждается жила. Если глубина недостаточна, изоляция снимается не полностью или деформируется.

Зачистка изоляции: технологии и ограничения

Зачистка — один из самых ответственных этапов обработки провода. Цель операции — удалить изоляцию без повреждения токопроводящей жилы и без ухудшения последующей опрессовки или пайки.

Механическая зачистка

Наиболее распространенный способ. Изоляция надрезается ножами, после чего снимается с проводника. Метод подходит для ПВХ, полиэтилена, полиуретана, силикона, фторполимеров и резиновых оболочек.

Ротационная зачистка

Ротационная зачистка применяется для коаксиальных, экранированных и многослойных кабелей. Нож вращается вокруг кабеля, формируя контролируемый кольцевой рез. Это позволяет последовательно обрабатывать несколько слоев.

Термическая и лазерная зачистка

Термическая зачистка используется для тонких или чувствительных проводников, где механический контакт может повредить жилу. Лазерная обработка применяется там, где требуется высокая точность и минимальное механическое воздействие.

Разделка кабельных концов и многослойная обработка

Разделка кабельного конца отличается от обычной зачистки тем, что обрабатывается не один слой изоляции, а сложная структура кабеля. Это актуально для многожильных, экранированных, коаксиальных и силовых кабелей.

Оборудование может выполнять:

• снятие внешней оболочки;
• надрез и обработку экрана;
• отгиб или скручивание оплетки;
• удаление фольги;
• зачистку отдельных жил;
• формирование заданной геометрии конца.

Обработка коаксиального, экранированного и специальных кабелей

Коаксиальный кабель требует многоступенчатой обработки. Внутри одной заготовки находятся внешняя оболочка, экран, диэлектрик и центральный проводник. Ошибка в глубине реза может повредить экран или центральную жилу.

Типовой процесс обработки коаксиального кабеля включает снятие внешней оболочки, обработку экрана, снятие диэлектрика, подготовку центральной жилы и контроль длины ступеней.

Экранированные кабели требуют аккуратного снятия внешней оболочки без повреждения оплетки или фольги. Для таких задач применяются специализированные станки с точной настройкой глубины реза и стабильным зажимом заготовки.

Скрутка жил и лужение

После зачистки многожильный провод может требовать скрутки. Это необходимо, чтобы собрать отдельные проволоки жилы в плотный пучок перед лужением, установкой наконечника или монтажом в клемму.

Лужение применяется для подготовки зачищенных концов к пайке или защиты жил от распушения и окисления. При лужении критичны температура припоя, время контакта и глубина погружения. Перегрев может повредить изоляцию, а недостаточная выдержка приводит к неполному смачиванию жилы.

Оборудование для опрессовки наконечников

Опрессовка — ключевая операция в производстве кабельных сборок. Она формирует механическое и электрическое соединение между проводником и контактным элементом.

Качественный обжим должен обеспечивать:

• низкое переходное сопротивление;
• достаточную механическую прочность;
• стабильную геометрию соединения;
• устойчивость к вибрации;
• повторяемость в партии.

Типы оборудования для опрессовки

Для небольших партий применяются ручные и настольные прессы. В серийном производстве используются пневматические, электромеханические и сервоэлектрические прессы. Автоматические машины дополнительно объединяют подачу провода, зачистку, подачу контакта, позиционирование, опрессовку и контроль качества.

Контроль качества соединений

Контроль качества необходим для подтверждения стабильности технологического процесса. В производстве кабельных сборок контролируют геометрию зачистки, качество обжима, механическую прочность и электрические параметры.

Анализ сечения обжима

Анализатор сечения позволяет получить изображение поперечного среза соединения. По нему оценивают форму обжима, положение жил, степень уплотнения, наличие пустот и симметрию деформации.

Испытание на отрыв

Испытательные машины проверяют механическую прочность соединения. Провод фиксируется, после чего к соединению прикладывается растягивающее усилие до разрушения или до заданного значения.

Электрический контроль

Электрические тестеры проверяют целостность цепи, отсутствие коротких замыканий, правильность распиновки, сопротивление и наличие пропущенных соединений.

Маркировка кабеля и проводов

Маркировка необходима для идентификации проводов при сборке, монтаже, обслуживании и ремонте. Она снижает риск ошибок и ускоряет последующую сборку.

В производстве применяются струйная печать, термотрансферная печать, лазерная маркировка, печать на термоусадочных трубках, наклейки, бирки и автоматические аппликаторы. Маркировочное оборудование может работать отдельно или встраиваться в линию резки и зачистки.

Автоматизированные линии обработки кабеля

Автоматизированная линия обработки кабеля — это комплекс модулей, объединенных общей логикой управления. Она может выполнять полный цикл подготовки провода или кабельной сборки без постоянного участия оператора.

Типовая линия может включать размотчик, выпрямитель, узел подачи, модуль резки, модуль зачистки, модуль установки уплотнителей, модуль опрессовки, маркиратор, систему контроля и накопитель готовых изделий.

Inline и offline решения

Offline-оборудование работает как отдельный производственный участок. Оно подходит для гибкого производства, опытных партий и широкой номенклатуры изделий. Inline-линии встраиваются в общий производственный поток и рациональны при стабильной номенклатуре, высокой загрузке и необходимости снизить долю ручных операций.

Модульная архитектура

Модульный принцип позволяет конфигурировать линию под конкретную задачу. Участок может начинаться с автомата резки и зачистки, а затем дополняться модулями опрессовки, маркировки и контроля качества.

Как выбрать оборудование для обработки кабеля

Универсального станка для всех типов кабеля и всех операций не существует. Правильный выбор начинается не с модели оборудования, а с анализа производственной задачи.

Если нужно готовить простые заготовки провода

Рационально рассматривать автоматы мерной резки и зачистки. Важно определить диапазон сечений, длину резки, длину передней и задней зачистки, тип изоляции и требуемую производительность.

Если требуется обработка многожильного или экранированного кабеля

Нужны станки для разделки кабельных концов или специализированные автоматы с многоступенчатой обработкой. Простая машина для зачистки может не обеспечить стабильную работу с экраном, оплеткой и несколькими слоями оболочки.

Если основная операция — опрессовка

Оценивают тип наконечников, усилие опрессовки, ход пресса, совместимость с аппликаторами, стабильность подачи контактов и возможность контроля усилия.

Если производство серийное

Имеет смысл рассматривать автоматические машины или линии, которые объединяют несколько операций. В этом случае важны не только характеристики каждого узла, но и общая производительность цикла.

Практическая логика подбора оборудования

Перед выбором станка или линии желательно зафиксировать исходные данные:

• тип кабеля и материал изоляции;
• диапазон сечений;
• максимальный внешний диаметр;
• требуемые длины резки;
• длины зачистки;
• наличие экрана, оплетки, фольги;
• тип наконечников;
• требуемую производительность;
• допустимый процент брака;
• требования к контролю качества;
• формат работы: отдельный участок или линия.

Роль расходных материалов и оснастки

Качество обработки зависит не только от станка, но и от оснастки. Критичны ножи, ролики подачи, направляющие, пресс-матрицы, аппликаторы, держатели, сменные модули и калибровочные элементы.

Изношенный нож может давать дефекты даже на исправном станке. Неподходящая пресс-матрица приводит к нестабильной геометрии обжима. Поэтому при выборе оборудования важно учитывать доступность расходных материалов и возможность подбора оснастки под конкретную задачу.

Тенденции автоматизации обработки кабеля

Современное оборудование развивается в сторону более точного управления процессом и снижения зависимости от оператора. Основные тенденции:

• переход на сервоприводы;
• цифровое хранение программ;
• интеграция контроля качества;
• машинное зрение;
• автоматическая корректировка параметров;
• регистрация производственных данных;
• модульные линии;
• удаленная диагностика.

Для производств с высокими требованиями важна не только скорость, но и прослеживаемость: возможность подтвердить, на каком оборудовании, с какими параметрами и с каким результатом была изготовлена конкретная партия.

Заключение

Оборудование для обработки кабеля — это не отдельная категория станков, а технологическая система, от которой зависит качество кабельных сборок, жгутов и электротехнических изделий.

При выборе оборудования важно учитывать весь производственный маршрут: от подачи кабеля до финального контроля. Станок резки, автомат зачистки, пресс для опрессовки, маркиратор и тестер должны работать согласованно, иначе слабое место одного узла будет влиять на весь процесс.

Для небольших участков достаточно полуавтоматических решений. Для серийного производства эффективнее использовать автоматические станки и модульные линии. Для сложных кабелей, экранированных проводов и ответственных соединений необходимы специализированные машины и обязательный контроль качества.

Грамотно подобранное оборудование снижает долю ручных операций, повышает повторяемость, уменьшает брак и делает производство кабельных сборок более стабильным и управляемым.
