Подготовка печатных плат к влагозащите: очистка, контроль и автоматическое нанесение

Влагозащитное покрытие защищает печатную плату только в том случае, если оно нанесено на чистую, сухую и технологически подготовленную поверхность. В статье разбираем, какие загрязнения остаются после монтажа, как они влияют на покрытие, какие этапы подготовки нужны перед нанесением и что важно учесть при запуске селективной машины.

В производстве влагозащиты часто основное внимание уделяют самому материалу: типу лака, способу нанесения, печи отверждения и производительности линии. Но на практике качество покрытия во многом определяется этапом, который идет раньше: подготовкой печатной платы после монтажа.

Покрытие не исправляет загрязненную плату. Если под пленкой остаются остатки флюса, влага, пыль, отпечатки пальцев или ионные загрязнения, защитный слой может не устранить риск, а закрыть его внутри изделия. Поэтому подготовка поверхности — это не вспомогательная операция, а обязательная часть процесса влагозащиты.

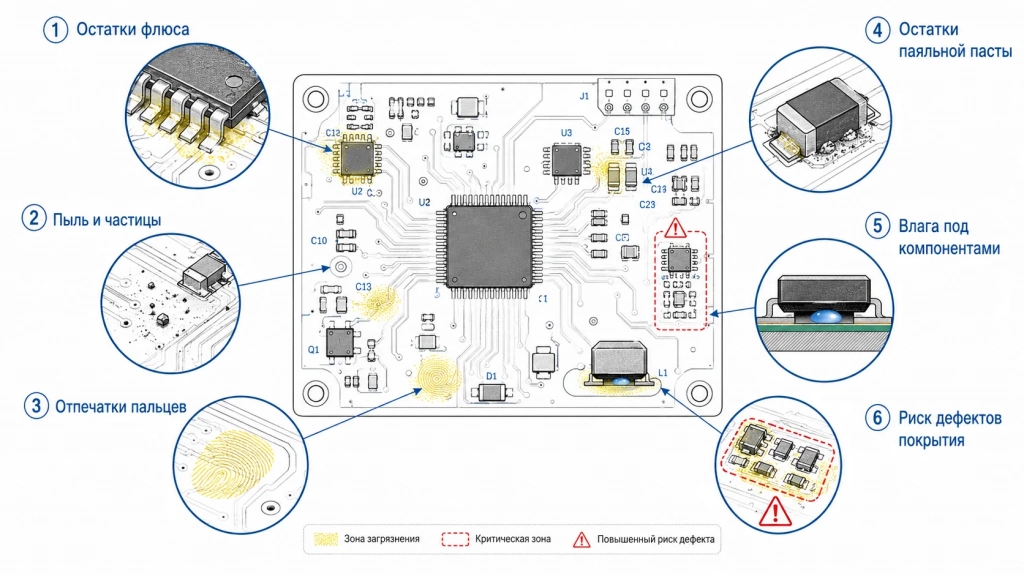

1. Что может остаться на плате после монтажа

После пайки, отмывки, ручной доработки, хранения и перемещения плата редко бывает идеально чистой. Часть загрязнений видна визуально, но наиболее опасные остатки могут быть почти незаметны. Для влагозащиты это критично: покрытие должно равномерно смачивать поверхность, удерживаться на ней после отверждения и не закрывать активные загрязнения под пленкой.

Даже no-clean флюсы не означают, что на плате вообще нет остатков. Они рассчитаны на определенные условия пайки и эксплуатации, но при последующем нанесении покрытия требования меняются: остатки могут оказаться закрытыми под пленкой, а поведение поверхности при смачивании — ухудшиться. В руководствах по конформным покрытиям отдельно отмечается, что остатки на поверхности платы могут снижать поверхностное натяжение и влиять на равномерность нанесения.^[1]

2. Почему загрязнения особенно опасны под покрытием

Влагозащитное покрытие создает барьер между печатным узлом и внешней средой, но оно не нейтрализует загрязнения, которые уже находятся на поверхности. Если активные остатки остаются под пленкой, они могут продолжать взаимодействовать с влагой, особенно по краям покрытия, в порах, микротрещинах, под компонентами и в зонах неполного смачивания.

Основные последствия некачественной подготовки:

• снижение адгезии покрытия к паяльной маске, металлизации и корпусам компонентов;
• образование кратеров, пузырей, пропусков и локальных непокрытых зон;
• токи утечки между проводниками при повышенной влажности;
• электрохимическая миграция и рост проводящих дендритов;
• коррозия под покрытием;
• сложность ремонта, потому что дефект оказывается закрыт защитной пленкой;
• нестабильные отказы, которые проявляются только при влажности, нагреве или длительной работе под напряжением.

Производители специализированной химии для электроники указывают, что очистка перед защитным покрытием помогает удалить вредные и неизвестные загрязнения, улучшить адгезию, предотвратить расслоение и снизить риски токов утечки и электрохимической миграции.^[2]

3. Технологическая цепочка подготовки платы

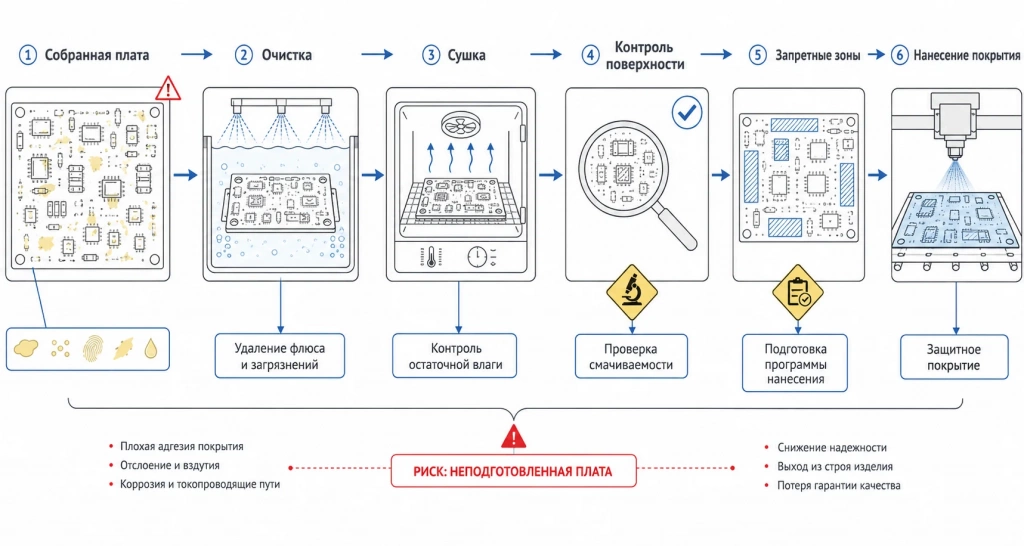

Подготовка платы к влагозащите должна быть оформлена как последовательный процесс. Важно не просто «отмыть плату», а подтвердить, что она готова к нанесению покрытия: поверхность чистая, высушенная, зоны запрета определены, программа нанесения подготовлена, а способ контроля понятен.

4. Очистка и сушка: как выбрать подход к процессу

Метод очистки выбирают не отдельно, а в связке с монтажным процессом, типом флюса, конструкцией платы, материалом покрытия и требованиями к надежности. Один и тот же способ может быть достаточным для простой платы и недостаточным для плотного узла с низко расположенными компонентами.

Сушка должна рассматриваться как отдельная технологическая операция. Плата может выглядеть сухой, но сохранять влагу под компонентами, в разъемах, под экранами, в переходных отверстиях и зазорах. Если покрытие наносится слишком рано, влага оказывается под пленкой и может привести к пузырям, помутнению, отслоению и коррозии.

Плазменная обработка может использоваться как дополнительный этап перед нанесением покрытия: она помогает удалить тонкие органические загрязнения, повысить поверхностную энергию и улучшить адгезию. Но ее нельзя рассматривать как замену полноценной отмывки, если на плате остались флюс, пыль или другие выраженные загрязнения.^[3]

5. Контроль перед нанесением покрытия

Очистка без контроля не гарантирует результата. Для ответственных изделий важно не только выполнить подготовку, но и подтвердить, что поверхность пригодна для нанесения покрытия.

Визуальный контроль

Визуальный контроль помогает выявить очевидные дефекты: пятна, разводы, остатки флюса, пыль, волокна, влагу, повреждения паяльной маски и загрязнения в зоне разъемов. Но визуальный осмотр не показывает все. Ионные загрязнения, тонкие органические пленки и следы ручного контакта могут быть почти незаметны.

Контроль ионных загрязнений

Для оценки ионной чистоты применяют методы контроля загрязнений, включая ROSE-тест. При таком подходе загрязнения экстрагируются с поверхности в раствор, после чего оценивается изменение проводимости. Метод дает суммарную оценку ионного загрязнения и помогает отслеживать стабильность процесса очистки.^[4]

ROSE-тест не показывает точное место и химический состав загрязнения, но полезен как производственный инструмент: при квалификации мойки, смене флюса или пасты, изменении профиля пайки, настройке процесса и периодическом контроле стабильности.

Контроль смачиваемости

Смачиваемость показывает, как покрытие будет распределяться по поверхности. Если поверхность загрязнена или имеет низкую поверхностную энергию, материал может собираться в капли, отступать от отдельных зон, образовывать кратеры или давать пропуски.

Контроль смачиваемости может выполняться тестовыми жидкостями, оценкой контактного угла, пробным нанесением покрытия или анализом дефектов после тестовой партии. Для серийного производства важен не единичный тест, а стабильность результата между партиями.

Контроль после нанесения

Многие влагозащитные покрытия содержат флуоресцентный индикатор. После нанесения покрытие можно проверить под ультрафиолетовым освещением: видны зоны покрытия, пропуски, границы нанесения, затекание в запретные области и неравномерность слоя.

Однако такая инспекция показывает в первую очередь наличие покрытия, а не чистоту поверхности под ним. Поэтому контроль после нанесения не заменяет подготовку платы до нанесения.

6. CAD-данные и запретные зоны для селективной машины

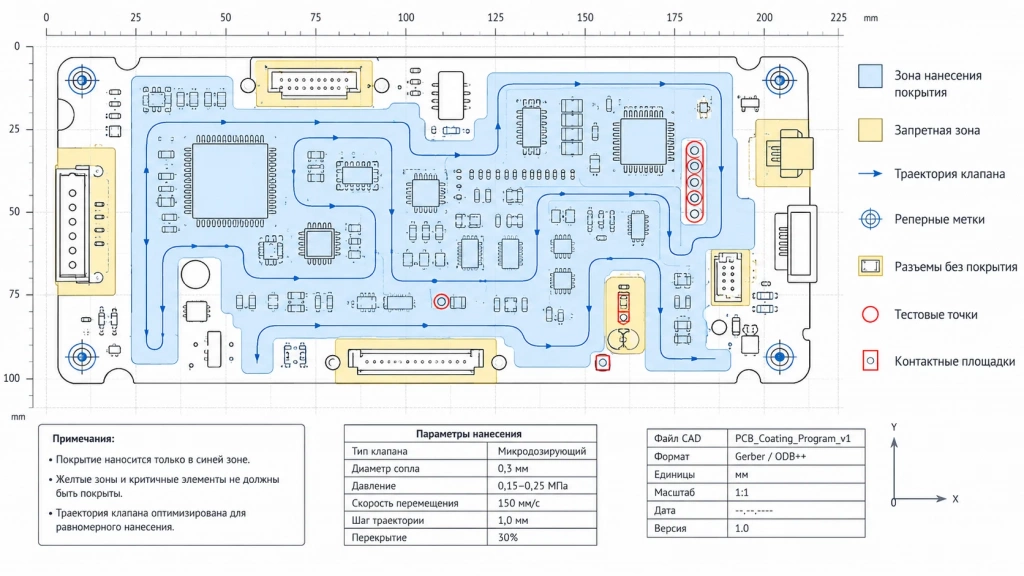

Автоматическое нанесение требует не только чистой платы, но и подготовленной технологической информации. Машина должна понимать, где наносить покрытие, какие зоны обходить, как позиционировать плату и какой режим применять.

Что нужно подготовить до запуска программы

Для селективного нанесения важно заранее определить:

• контур платы и ориентацию изделия;
• реперные метки для позиционирования;
• области, где покрытие должно быть нанесено;
• запретные зоны, где покрытие недопустимо;
• отступы от разъемов, тестовых точек и контактных площадок;
• высоту компонентов и зоны, недоступные для клапана;
• ширину полосы или факела нанесения;
• точки начала и окончания проходов;
• последовательность нанесения;
• параметры клапана для разных зон платы.

Какие зоны обычно запрещают покрывать

Запретные зоны должны быть явно указаны в технологической документации. Нельзя оставлять их на усмотрение оператора или программиста машины, особенно если речь идет о повторяемом серийном процессе.

Если CAD-данные не используются, возрастает риск ошибок при программировании. Особенно это критично для плотных плат, где зоны покрытия находятся рядом с разъемами, тестовыми точками и контактными площадками.

7. Типовые ошибки при подготовке платы

Ошибки при подготовке поверхности часто возникают не из-за отсутствия оборудования, а из-за того, что подготовку считают второстепенной операцией. Для стабильной влагозащиты ее нужно рассматривать как часть технологического маршрута.

8. Что проверить перед подбором оборудования

Перед закупкой или запуском оборудования для влагозащиты важно оценить не только производительность машины, но и готовность изделия к автоматическому процессу. Иначе линия нанесения будет установлена, но часть операций останется ручной: маскирование, исправление затеканий, повторная отмывка или доработка программы.

Минимальный чек-лист перед подбором оборудования:

• какой материал покрытия будет применяться и как он чувствителен к чистоте поверхности;
• какие загрязнения остаются после монтажа и требуется ли отмывка;
• как выполняется сушка после очистки;
• есть ли CAD-данные, реперные метки и описание зон нанесения;
• какие элементы нельзя покрывать;
• какая максимальная высота компонентов на плате;
• нужно ли одностороннее или двухстороннее нанесение;
• какие требования предъявляются к инспекции покрытия;
• как участок влагозащиты будет связан с конвейерами, печью отверждения и контролем.

Такой подход позволяет выбирать оборудование не только по формальным характеристикам, а по реальному технологическому маршруту изделия: от платы после монтажа до готового защищенного узла.

Вывод

Подготовка печатных плат к влагозащите — один из главных факторов надежности покрытия. Очистка, сушка, контроль загрязнений, проверка смачиваемости, подготовка запретных зон и CAD-данных напрямую влияют на адгезию, равномерность слоя и стабильность автоматического нанесения.

Если активные остатки остаются под пленкой, покрытие не устраняет проблему, а делает ее менее доступной для контроля и ремонта. Такие дефекты могут проявиться позже: при влажности, температурных циклах, длительной работе под напряжением или эксплуатации в загрязненной среде.

Для инженерной службы подготовка платы — это способ обеспечить повторяемость процесса. Для службы качества — снижение скрытых дефектов. Для закупки и руководства производства — уменьшение переделок, брака, гарантийных рисков и нестабильности между партиями.

ГК Гермес поставляет оборудование для автоматизации процессов влагозащиты печатных плат: селективные машины нанесения, клапаны, конвейерные решения и печи отверждения. Подбор оборудования должен выполняться с учетом не только материала покрытия, но и подготовки поверхности, геометрии плат, запретных зон, способа контроля и интеграции в существующую линию.
