УР-231: легендарный влагозащитный лак советской электроники

УР-231 — один из самых узнаваемых отечественных влагозащитных лаков для печатных узлов. В статье разберем, почему этот материал закрепился в российской радиоэлектронике, из чего состоит двухкомпонентная система, какие свойства сделали лак востребованным и почему при переходе к автоматизированному производству предприятия все чаще рассматривают современные альтернативы.

Влагозащитное покрытие для печатной платы должно решать две задачи одновременно: защищать электронный узел от влаги, загрязнений и коррозионных факторов, а также быть технологичным для конкретного производства. УР-231 хорошо показывает разницу между этими задачами. Как защитный материал он остается известным и применяемым, но как производственный процесс требует аккуратного смешивания, контроля вязкости, соблюдения жизнеспособности смеси, сушки и работы с растворителями.

Поэтому инженерный вопрос формулируется не как «использовать УР-231 или отказаться от него», а точнее: где УР-231 остается оправданным материалом, а где его применение начинает ограничивать производительность, повторяемость и автоматизацию участка влагозащиты.

1. История появления УР-231

УР-231 относится к группе эпоксиуретановых лакокрасочных материалов. Технические условия ТУ 6-21-14-90 распространяются на эпоксиуретановые лаки УР-231 и УР-231Л, а также на полуфабрикатные лаки УР-0231 и УР-0231Л; документ был введен с 1 июля 1990 года.^[1]

Для отечественной радиоэлектронной промышленности УР-231 стал важным материалом по нескольким причинам. Во-первых, он был ориентирован на защиту изделий, работающих в различных климатических условиях. Во-вторых, материал был совместим с производственной практикой своего времени: его можно было наносить кистью, окунанием, наливом и распылением. В-третьих, лак закрепился в технологической документации, а для ответственных изделий это часто важнее, чем появление более современных материалов.

Многие предприятия продолжают применять УР-231 не только по привычке. Если материал указан в конструкторской документации, технологическом процессе или требованиях заказчика, его замена требует согласования, испытаний и внесения изменений в документацию. Для изделий оборонного, транспортного, авиационного или приборного назначения такой переход не может выполняться только по инициативе участка производства.

2. Основные характеристики УР-231

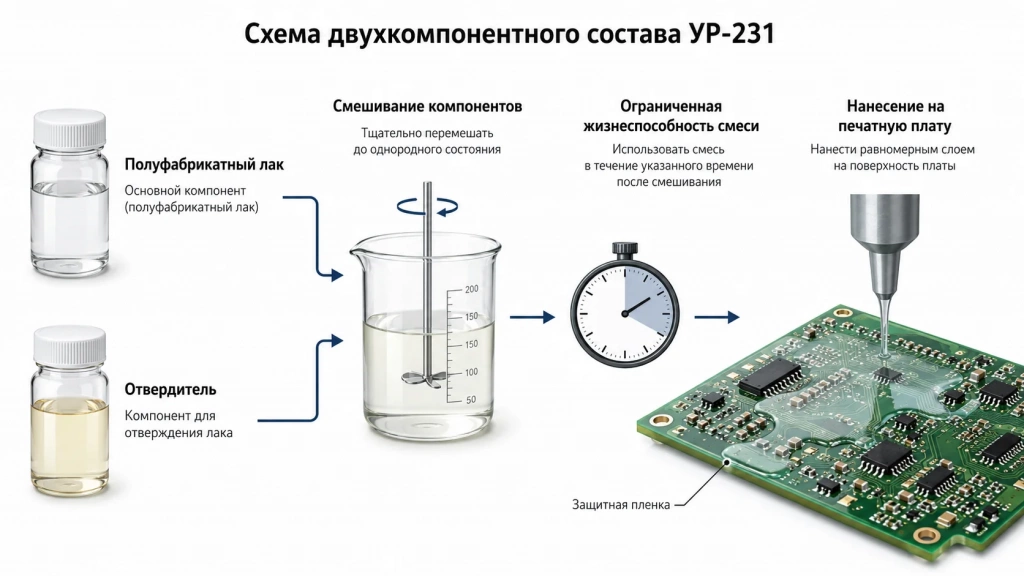

УР-231 — двухкомпонентная система. Она состоит из полуфабрикатного лака и отвердителя. В технических описаниях полуфабрикатный лак описывается как раствор алкидно-эпоксидной смолы Э-30 на смеси тунгового и льняного масла, а отвердитель ДГУ — как раствор уретана в циклогексаноне.^[2]

Перед нанесением компоненты смешиваются. После смешивания материал имеет ограниченную жизнеспособность, поэтому УР-231 нельзя рассматривать как простой однокомпонентный лак, который можно длительно хранить в системе подачи или в рабочей емкости без изменения свойств. Для стабильного покрытия требуется соблюдение пропорций, вязкости, времени выдержки, режима нанесения и условий сушки.

Технологическая природа материала

С точки зрения производства УР-231 относится к материалам, требующим строгой технологической дисциплины. Для стабильного результата важны:

• правильное соотношение полуфабрикатного лака и отвердителя;
• доведение материала до рабочей вязкости;
• контроль температуры и условий нанесения;
• соблюдение жизнеспособности смеси после введения отвердителя;
• корректный режим сушки;
• вентиляция и защита персонала при работе с растворителями;
• регламентированная промывка инструмента или системы подачи.

Эти требования не являются недостатками сами по себе. Но они делают процесс более чувствительным к ошибкам оператора и сложнее для автоматизации по сравнению с современными однокомпонентными покрытиями или материалами ультрафиолетового отверждения.

Защитные свойства

УР-231 применяют для формирования электроизоляционного защитного покрытия. После отверждения лак образует прозрачную глянцевую пленку, которая снижает воздействие влаги, загрязнений и климатических факторов на печатный узел. Для печатных плат важны не только влагозащитные свойства, но и способность покрытия сохранять электрическую изоляцию между проводниками.

В технических описаниях для УР-231 указываются высокая электрическая прочность пленки, удельное объемное электрическое сопротивление и хорошая адгезия. Также для покрытия приводится диапазон эксплуатации порядка от −60 до +120 °C.^[3]

Адгезия и подготовка поверхности

Для влагозащитного покрытия критична адгезия — способность удерживаться на поверхности платы без отслаивания. Если покрытие плохо сцепляется с паяльной маской, металлизацией, компонентами или остатками флюса, защитный слой становится нестабильным. Влага может проникать под пленку, а локальные отслоения становятся очагами коррозии.

УР-231 может формировать прочное покрытие, но только при правильной подготовке поверхности. Плата перед нанесением должна быть очищена, высушена и не должна содержать активных загрязнений. Если лак наносится на остатки флюса, пыль, влагу или следы ручного контакта, даже качественное покрытие не компенсирует нарушение подготовки.

3. Где применяется УР-231 сегодня

УР-231 до сих пор встречается в тех отраслях, где важны преемственность документации, подтвержденные свойства материала и опыт эксплуатации. Чаще всего это не массовая потребительская электроника, а изделия с повышенными требованиями к надежности и сроку службы.

Оборонно-промышленный комплекс

В ОПК УР-231 востребован из-за исторической базы применения, наличия в документации и опыта эксплуатации в ответственных изделиях. Для таких производств замена материала может быть сложной: требуется согласование с заказчиком, подтверждение свойств альтернативного покрытия, испытания и внесение изменений в документацию.

Даже если современные материалы технологически удобнее, предприятие может продолжать использовать УР-231, если он указан в действующей документации и обеспечивает требуемые параметры изделия.

Приборостроение

В приборостроении влагозащита нужна для защиты чувствительных электронных узлов, измерительных цепей, систем управления и модулей, которые работают в неидеальных условиях. Для таких изделий важны стабильность сопротивления изоляции, защита от токов утечки и сохранение параметров при изменении влажности.

УР-231 может использоваться в тех случаях, где процесс уже отработан, а требования к производительности не являются определяющими.

Авиационная и транспортная техника

Для авиационной, железнодорожной и транспортной электроники характерны перепады температуры, вибрация, длительный срок службы и повышенные требования к отказоустойчивости. В таких условиях влагозащитное покрытие должно сохранять адгезию, не растрескиваться, защищать проводники и паяные соединения.

УР-231 исторически применялся в задачах, где требовалась надежная защита печатных узлов в сложных условиях эксплуатации.

Железнодорожная электроника и промышленная автоматика

В железнодорожной электронике и промышленной автоматике платы могут работать в шкафах, блоках управления, системах сигнализации, преобразовательной технике и периферийных устройствах. Там присутствуют вибрация, пыль, влажность, перепады температуры и длительные межсервисные интервалы.

Если изделие не требует высокой скорости выпуска, а технология нанесения УР-231 уже подтверждена, материал может оставаться рациональным выбором. Но при росте серийности и необходимости автоматизации его ограничения становятся заметнее.

4. Недостатки покрытия

Недостатки УР-231 связаны не столько с защитными свойствами, сколько с производственной технологией. Для своего времени материал был понятным и эффективным. Но современные требования к электронному производству сместились в сторону автоматизации, сокращения цикла, снижения ручного труда, контроля летучих органических соединений и стабильности параметров нанесения.

Длительное время сушки

УР-231 не относится к быстроотверждаемым материалам. После нанесения покрытию требуется время на высыхание и набор свойств. В технических описаниях указывается высыхание до степени 3 при температуре 20±2 °C в пределах нескольких часов.^[4] Для многослойного нанесения и производственной выдержки полный цикл может быть еще более длительным.

Для производства это означает:

• увеличение цикла изготовления изделия;
• необходимость стеллажей, шкафов или зон выдержки;
• рост незавершенного производства;
• задержку между нанесением и контролем;
• риск загрязнения платы во время ожидания;
• сложность планирования потока при регулярных партиях.

Если участок влагозащиты работает вручную и с длительной сушкой, он может стать узким местом после монтажа и перед финальной сборкой.

Содержание растворителей

УР-231 относится к растворительным системам. Для доведения до рабочей вязкости применяются органические растворители. Это накладывает требования к вентиляции, пожарной безопасности, хранению, защите персонала и контролю условий нанесения.

Для производственного участка это означает дополнительные организационные меры:

• приточно-вытяжная вентиляция;
• работа с легковоспламеняющимися жидкостями;
• контроль паров растворителей;
• средства индивидуальной защиты;
• требования к хранению компонентов;
• ограничения по нанесению рядом с источниками огня;
• регламентированная промывка инструмента и оборудования.

При ручном распылении эти требования становятся особенно критичными, поскольку аэрозоль и пары растворителей попадают в рабочую зону.

Ограниченная производительность процесса

Производительность участка с УР-231 ограничивается несколькими факторами: подготовкой материала, временем жизнеспособности смеси, способом нанесения, количеством слоев, сушкой и контролем. Если лак наносится кистью, результат зависит от оператора. Если применяется погружение, требуется маскирование. Если используется распыление, увеличиваются требования к вытяжке и защите персонала.

Для малых партий это может быть приемлемо. Но при регулярном выпуске производственный расчет меняется. В себестоимость операции входят не только лак и труд оператора, но и:

• время подготовки смеси;
• время маскирования;
• расход растворителей;
• потери материала;
• промывка инструмента;
• зона сушки;
• повторный контроль после снятия масок;
• переделки при попадании покрытия в запретные зоны;
• простой изделия между технологическими этапами.

Сложность автоматизации производства

УР-231 можно автоматизировать, но это сложнее, чем для ряда современных материалов. Причина — двухкомпонентный состав, ограниченная жизнеспособность смеси, необходимость контроля вязкости и риск засыхания материала внутри коммуникаций.

Для автоматической системы критичны:

• стабильная подача материала;
• отсутствие преждевременного отверждения в шлангах и клапанах;
• правильное смешивание компонентов;
• возможность промывки системы;
• контроль вязкости;
• согласование времени жизнеспособности материала с тактом линии;
• защита оборудования от засорения и полимеризации материала внутри каналов.

Если эти вопросы не решены, автоматизация может стать источником проблем: остановок, промывок, нестабильного факела, изменения ширины нанесения и брака покрытия.

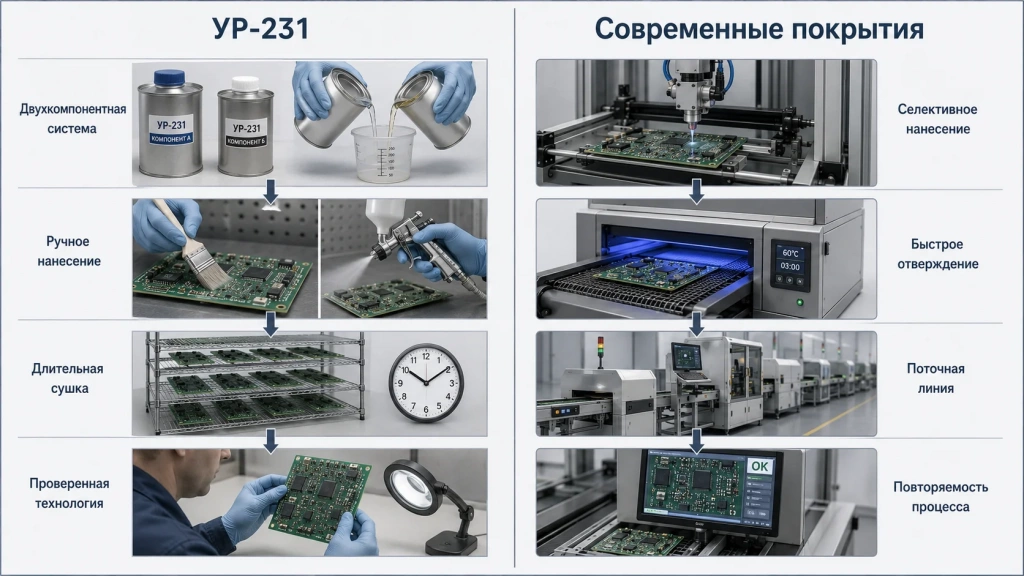

5. Современные альтернативы УР-231

Современные влагозащитные материалы развиваются не только в сторону более высоких защитных свойств, но и в сторону технологичности. Для серийного производства важны не только стойкость к влаге и адгезия, но и скорость нанесения, стабильность вязкости, возможность селективного нанесения, контролируемое отверждение, ремонтопригодность и снижение влияния оператора.

Акриловые покрытия нового поколения

Акриловые конформные покрытия применяются там, где важны простота процесса, ремонтопригодность и сравнительно понятная технология нанесения. Они часто легче удаляются при ремонте, быстрее вводятся в производство и удобны для изделий, где нет экстремальных химических воздействий.

По сравнению с УР-231 акриловые покрытия могут быть удобнее для серийного участка, но не всегда заменяют его по стойкости. Поэтому выбор должен идти не по принципу «современное лучше старого», а по требованиям изделия: влажность, температура, химия, ремонт, срок службы и требования заказчика.

Полиуретановые покрытия

Полиуретановые покрытия ближе к логике УР-231 по назначению: они дают хорошую стойкость к влаге, химическим воздействиям и механическим нагрузкам. Современные материалы этой группы могут быть технологичнее в нанесении, стабильнее для автоматических систем и удобнее для контроля процесса.

Такие покрытия могут рассматриваться как наиболее близкие альтернативы, если предприятию нужно сохранить высокий уровень защиты, но снизить ограничения, связанные с ручным нанесением и длительной сушкой.

Покрытия ультрафиолетового отверждения

Покрытия ультрафиолетового отверждения актуальны для производств, где важен такт. Они позволяют значительно сократить время отверждения и быстрее передавать плату на контроль, сборку или упаковку. Для автоматизированных линий это особенно важно: участок влагозащиты перестает быть зоной длительного ожидания.

Однако такие материалы требуют технологической проверки. Ультрафиолетовое излучение должно попадать на покрытие в достаточной дозе. На платах с высокими компонентами могут возникать теневые зоны, где первичное отверждение идет хуже. Для таких случаев применяют материалы с вторичным механизмом отверждения: влагой, теплом или другой химической реакцией.

Двухкомпонентные современные покрытия и компаунды

Для ответственных узлов могут применяться современные двухкомпонентные покрытия и компаунды. Они используются там, где требуется усиленная защита, локальная герметизация или повышенная стойкость к среде. Но такие материалы не всегда подходят для ремонтопригодных изделий и требуют точного дозирования, смешивания и контроля процесса.

Когда УР-231 остается оправданным решением

УР-231 остается логичным выбором, если:

• материал прямо указан в действующей конструкторской или технологической документации;
• замена требует длительного согласования с заказчиком;
• изделие относится к ответственным или ранее квалифицированным;
• предприятие имеет отработанный процесс нанесения и контроля;
• объемы выпуска не требуют высокоскоростной автоматизированной линии;
• свойства покрытия подтверждены эксплуатацией и испытаниями;
• ремонтопригодность и длительность процесса не являются критичными ограничениями.

В таких условиях резкая замена материала может быть неоправданной. Правильнее поддерживать стабильность процесса: контролировать подготовку поверхности, вязкость, толщину, режим сушки, условия нанесения и качество покрытия.

Когда стоит переходить на современные технологии

Переход на современные покрытия и автоматизированные линии целесообразен, если:

• растет серийность производства;
• ручное нанесение стало узким местом;
• требуется сократить время сушки;
• нужно снизить расход материала и объем маскирования;
• важна повторяемость между партиями;
• нужно документировать параметры процесса;
• есть требования по снижению воздействия растворителей;
• требуется интеграция влагозащиты в поточную линию;
• изделие имеет сложную топологию и много запретных зон.

В этом случае вопрос нужно ставить не как «заменить УР-231 на новый лак», а шире: пересобрать технологический процесс нанесения покрытия. Необходимо выбрать материал, способ нанесения, клапан, режим отверждения, метод контроля и формат интеграции в производство.

Вывод

УР-231 занимает особое место в отечественной электронике. Он получил распространение благодаря сочетанию защитных свойств, электроизоляционных характеристик, климатической стойкости и закрепления в производственной документации. Для ряда ответственных изделий этот лак остается рабочим и оправданным материалом.

Но современное производство предъявляет требования не только к защитной пленке, но и к процессу. Длительная сушка, растворители, двухкомпонентность, ограниченная жизнеспособность смеси и сложность автоматической подачи делают УР-231 не самым удобным материалом для высокопроизводительных линий.

Инженерный подход должен быть взвешенным. Если УР-231 закреплен в документации и процесс стабилен, его можно продолжать использовать при строгом контроле технологии. Если предприятие увеличивает серийность, автоматизирует участок влагозащиты и стремится сократить цикл производства, стоит рассматривать современные акриловые, полиуретановые и покрытия ультрафиолетового отверждения.
