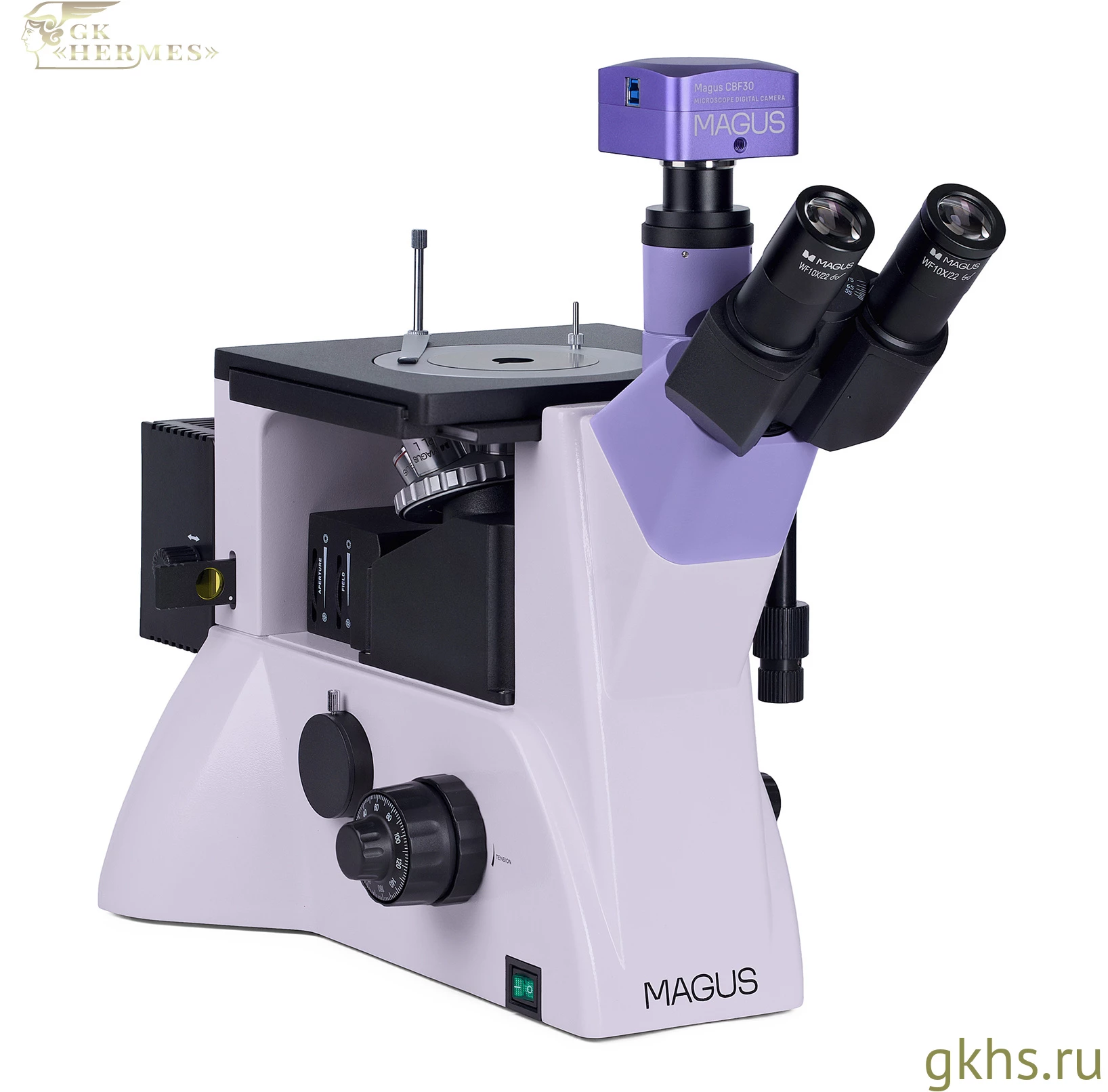

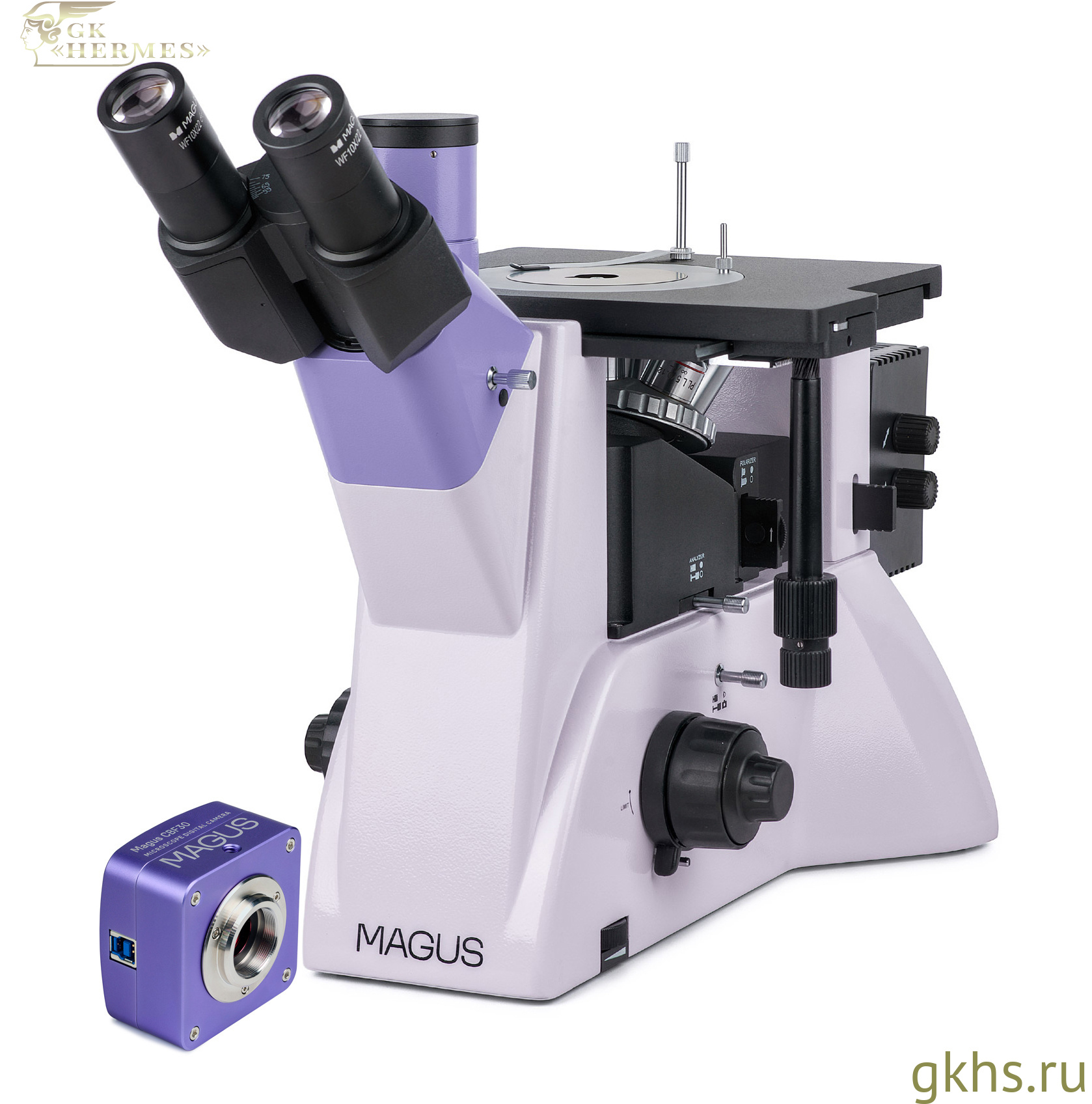

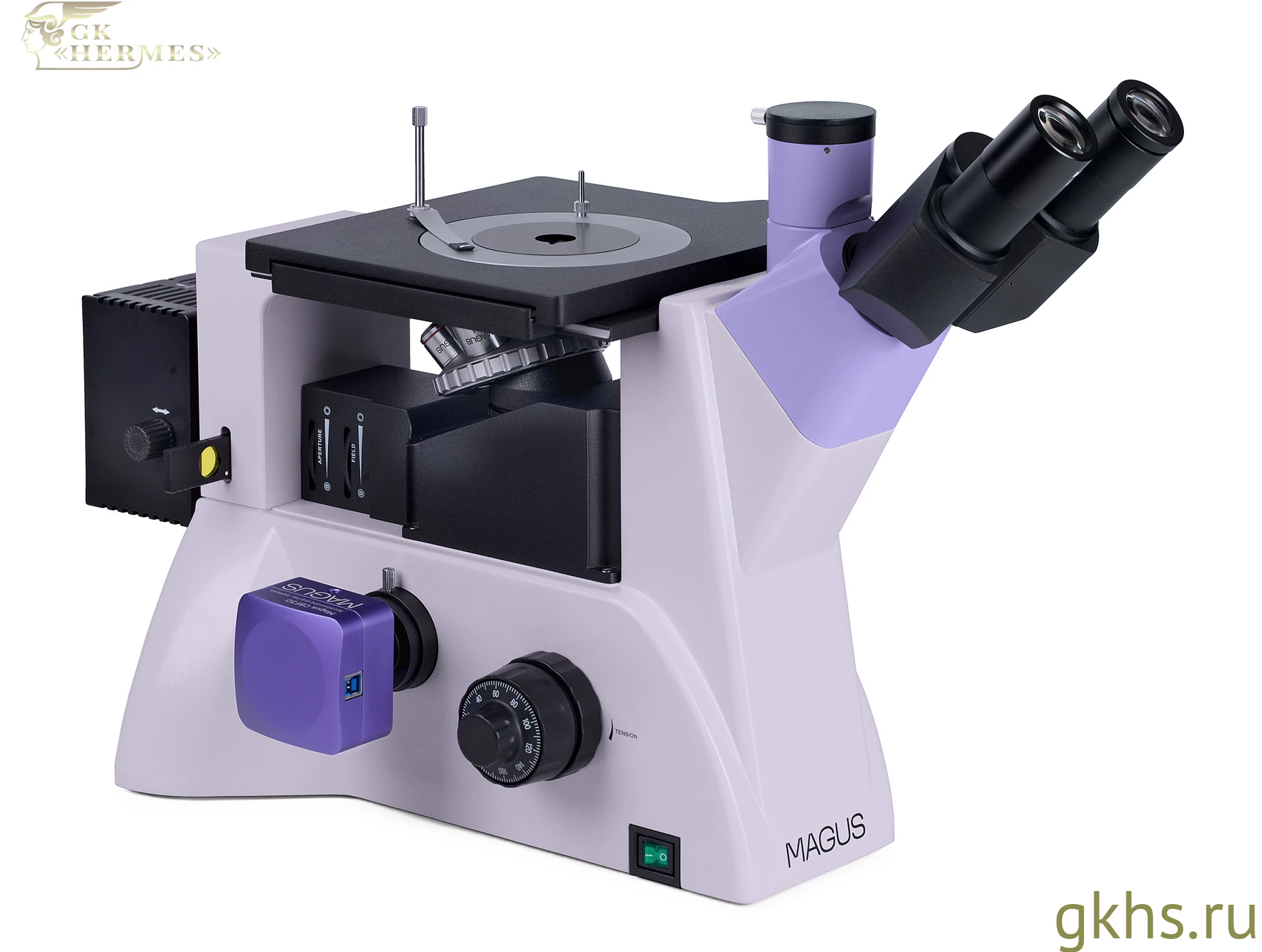

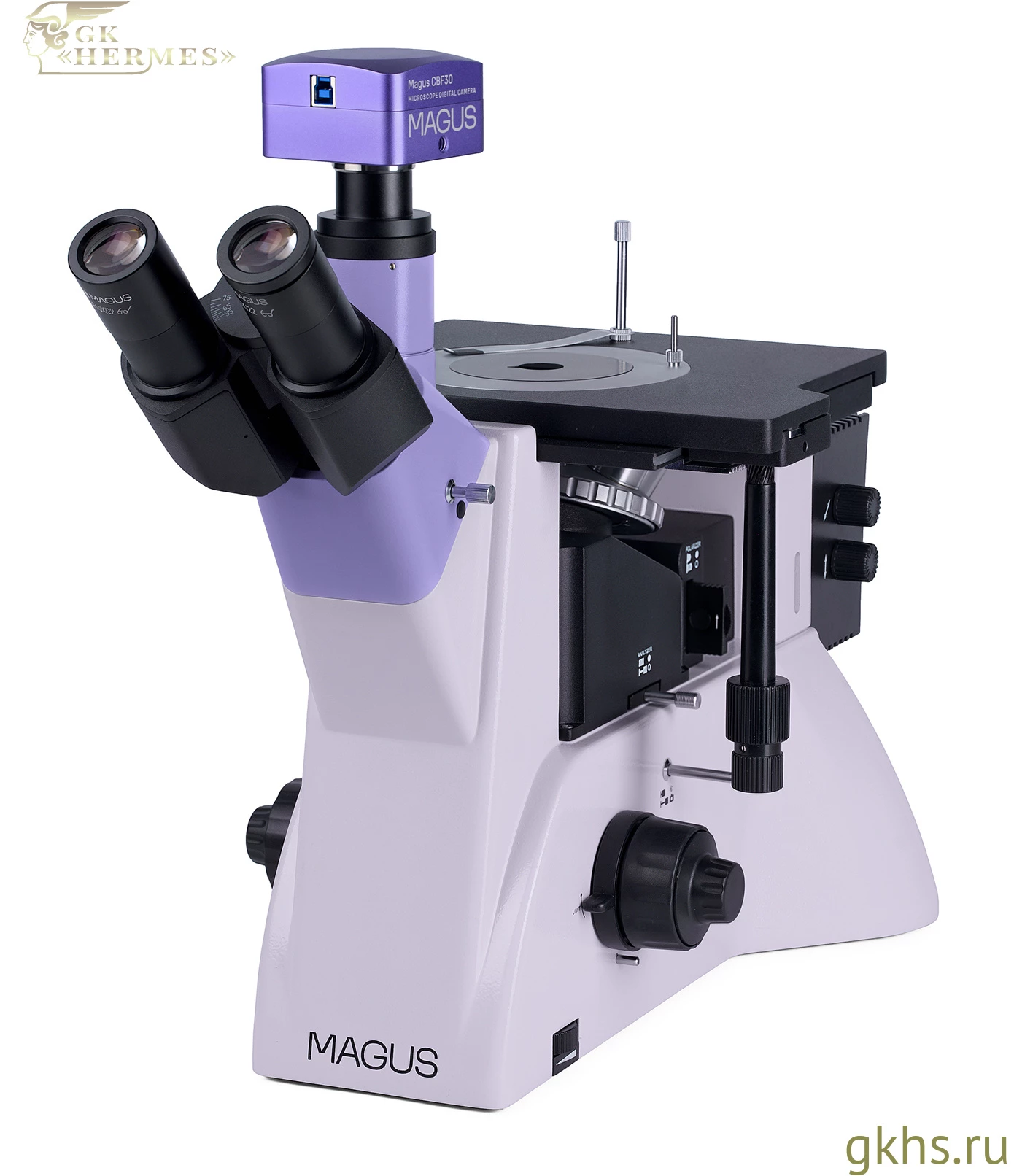

Микроскоп металлографический инвертированный цифровой MAGUS Metal VD700
Микроскоп предназначается для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов.
Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 2 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью.
На этом микроскопе непрозрачные объекты исследуются в отраженном свете по методу светлого поля и простой поляризации.
Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

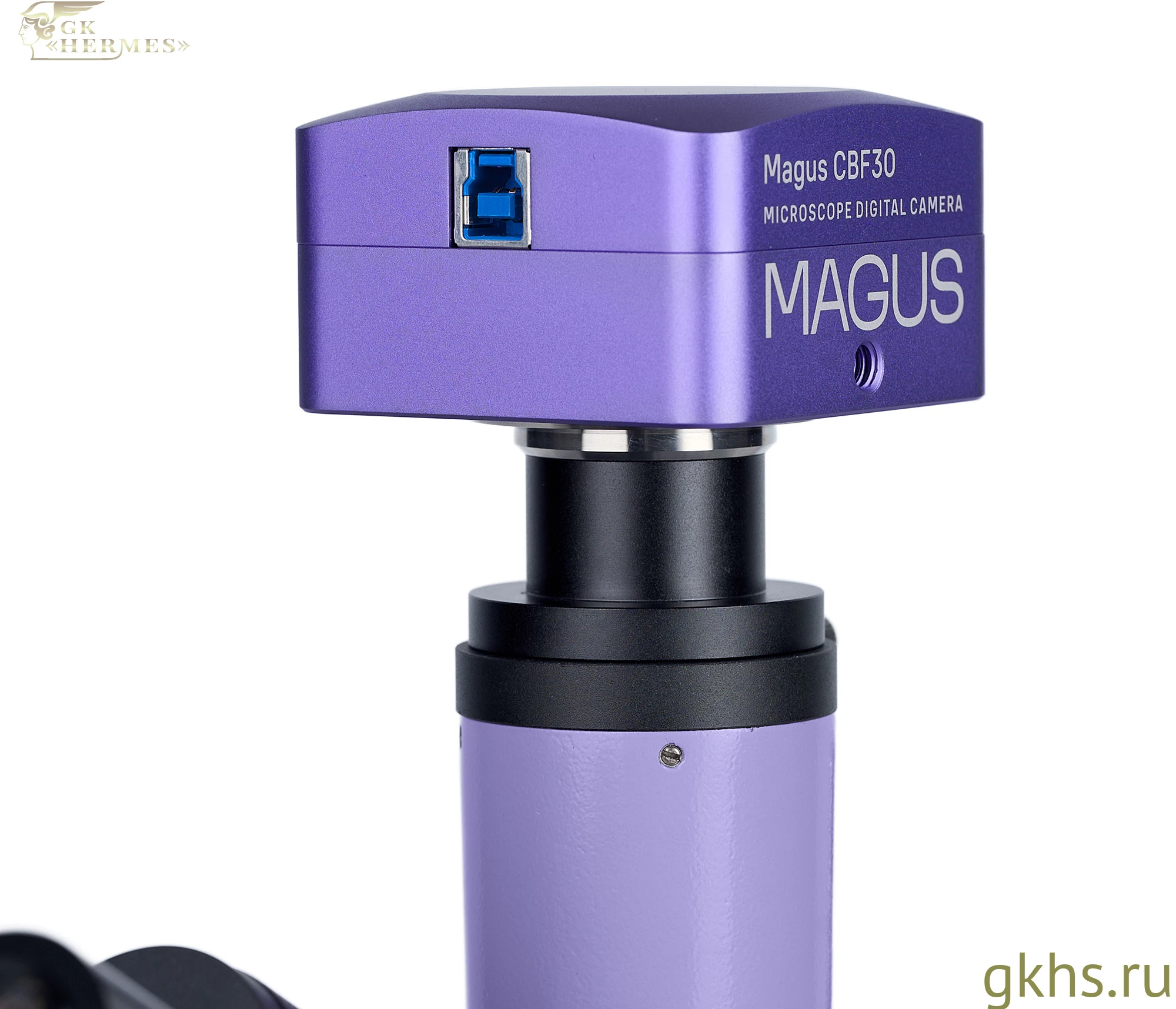

Цифровая камера: Цифровая камера MAGUS CBF30 разработана для работы по методу светлого поля.
Камера оснащена сенсором 6,3 Мпикс и формирует реалистичное изображение в разрешении 3072x2048 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.
Видеозапись ведется с частотой 59 кадров в секунду при максимальном разрешении. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории. При необходимости разрешение можно уменьшить до 1536x1024 пикс.
Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.
Визуальная насадка: Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.
Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.
Револьверное устройство: Револьвер на 5 объективов установлен на штатив под столиком.
Объективы: Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого поля.
Для работы по методу темного поля, выбирайте MAGUS Metal V700 BD.
Фокусировка: Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки.
Предметный столик: Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается круглая поворотная вставка с отверстием подходящего диаметра: 10 мм, 20 мм или 30 мм. Для фиксации объекта применяется прижим.
Источник света: В фонаре стоит 30-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.
Осветительная система отраженного света: Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям.
Съемные анализатор и поляризатор реализуют метод простой поляризации. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается.
Набор светофильтров поможет правильно настроить цветопередачу.
Аксессуары:
Дополнительные аксессуары усиливают технические характеристики микроскопа.
Окуляры и объективы расширяют диапазон увеличения.
Цифровые камеры выводят изображение на экран компьютера или монитор.
Калибровочные слайды помогут провести измерения объектов.
Основные особенности микроскопа
- Применяется для изучения непрозрачных габаритных объектов массой до 2 кг
- Тринокулярная визуальная насадка с возможностью изменения высоты взора
- Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
- Мощный 30-ваттный галогенный осветитель отраженного света для яркого естественного освещения
- Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, устройство простой поляризации
- Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
- Предметный столик большого размера с круглыми поворотными вставками, отверстия 10, 20 и 30 мм
- Большой выбор дополнительных окуляров и объективов
Основные особенности камеры
- Для работы в светлом поле на объективах 4х, 10х, 20х и 40х
- Разрешение 6,3 Мпикс: при работе с объективами малого увеличения камера позволит различить больше мелких деталей
- 59 кадров в секунду – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
- Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
Комплектация
- Цифровая камера MAGUS CBF30 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Фонарь лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
- Калибровочный слайд
|
Назначение
|
Металлографические |
|
Увеличение
|
50–1000 базовая комплектация (*опция: 50–1250/1500/2000/2500) |
|
Окуляр
|
10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) |
|
Тип визуальной насадки
|
тринокулярные |
|
Диаметр окулярной трубки
|
30 |
|
Рабочее расстояние, мм
|
26,1 (5x); 20,2 (10x); 8,80 (20х); 3,68 (50х); 0,40 (100х); 1,25 (80х); 3,98 (40x); 2,08 (60x) |
|
Объектив
|
планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (сухой); парфокальная высота 45 мм (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80) |
|
Цифровая камера в комплекте
|
1 |
|
Число мегапикселей
|
6,3 |
|
Кадровая частота
|
59@3072x2048; 59@1536x1024 |
|
Максимальное разрешение
|
3072x2048 пикс |
|
Размер пикселя
|
2,4x2,4 |
|
Баланс белого
|
авто/ручной |
|
Контроль экспозиции
|
авто/ручной |
|
Чувствительный элемент
|
SONY Exmor CMOS, цветной, 1/1,8" (7,37x4,92 мм) |
|
Чувствительность, вольт на люкс-секунду на длине волны 550 нм
|
425 мВ при 1/30 с |
|
Формат изображения
|
*.jpg, *.bmp, *.png, *.tif |
|
Формат видео
|
*.wmv, *.avi, *.h264 (Win 8 или выше), *h265 (Win 10 или выше) |
|
Предметный столик, мм
|
242x200, двухкоординатный механический; круглые поворотные вставки O130 мм с отверстиями O10 мм, O20 мм и O30 мм |
|
Диапазон перемещения предметного столика, мм
|
30/30 |
|
Расположение подсветки
|
нижняя |
|
Тип лампы подсветки
|
12 В/30 Вт |
|
Регулировка яркости
|
1 |
|
Диафрагма
|
встроенные апертурная и полевая |
|
Светофильтры
|
матовый, желтый, зеленый, синий |
|
Визуальная насадка
|
Зидентопф с возможностью разворота на 180° |
|
Увеличение
|
50х - 2500х |
|
Метод наблюдения
|
Светлое поле, Поляризация |
|
Источник света
|
Галогенная лампа |
|
Расположение подсветки
|
Нижняя |
|
Способ освещения
|
Отраженный свет |
|
ПО, драйверы
|
MAGUS View |
|
Программные возможности
|
размер изображения, яркость, время выдержки |
|
Системные требования
|
Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше |
|
Выход
|
USB 3.0, 5 Гб/с |
|
Корпус
|
цельнолитой алюминиевый |
|
Чехол/кейс/сумка в комплекте
|
чехол пылезащитный |
|
Место использования
|
канал визуализации, окулярный тубус вместо окуляра; крепление C-mount |
|
Размер упаковки
|
49,5x34,5x68 |
|
Уровень пользователя
|
для профессионалов, для опытных |
|
Уровень сложности сборки и настройки
|
сложно |
|
Страна производства
|
КНР |
|
Гарантия
|
60 |
