Meraif S2-L — система автоматической оптической инспекции AOI для печатных плат увеличенного размера
Система автоматической оптической инспекции AOI для печатных плат увеличенного размера
Meraif S2-L представляет собой промышленную систему автоматической оптической инспекции AOI, предназначенную для контроля качества монтажа компонентов на печатных платах увеличенного формата. Система обеспечивает высокоточную инспекцию SMT-монтажа и применяется в условиях серийного производства электроники.
Точная инспекция SMT-монтажа

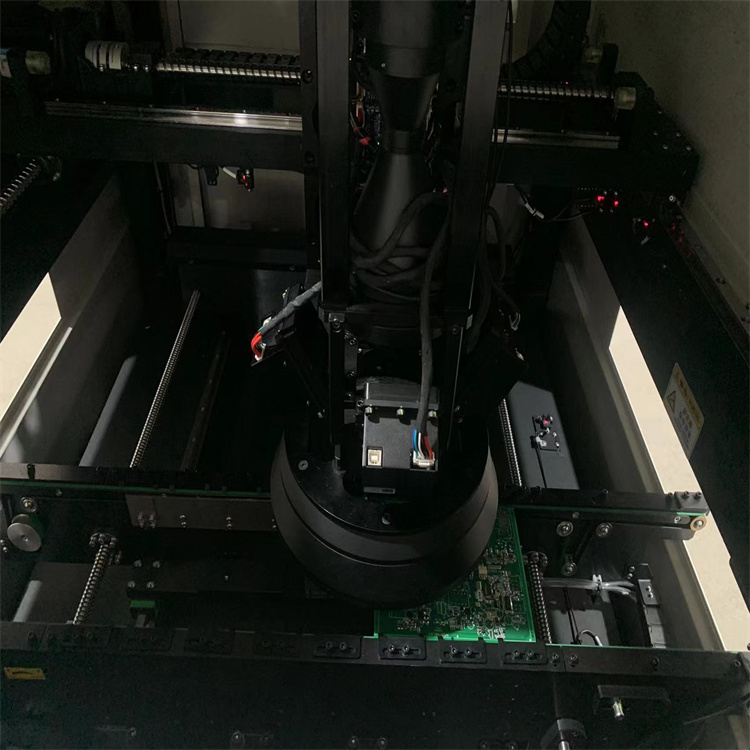

Использование высокоточной камеры и многоугловой системы освещения позволяет выполнять детальный анализ печатной платы и выявлять производственные дефекты.
- дефекты пайки;
- смещение компонентов;
- ошибки монтажа;
- дефекты соединений;
- отсутствие компонентов;
- загрязнения;
- повреждения печатной платы;
- дефекты установки компонентов.
Контроль печатных плат большого формата
Система предназначена для контроля печатных плат увеличенного размера, используемых в производстве промышленной электроники и других электронных изделий.
Высокая стабильность и точность инспекции
Система обеспечивает стабильную работу и точность измерений в условиях промышленного производства.
Интеграция в SMT-линии
Meraif S2-L обеспечивает автоматическую инспекцию печатных плат и повышает эффективность производственного процесса.
|
Тип инспекции
|
2D AOI |
|
Исполнение
|
линейная AOI |
|
Мин. ширина печатной платы, мм
|
50 |
|
Мин. длина печатной платы, мм
|
50 |
|
Макс. ширина печатной платы, мм
|
1200 |
|
Макс. длина печатной платы, мм
|
460 |
|
Толщина печатной платы
|
0,5 – 6,0 мм |
|
Разрешение камеры
|
12 Мп |
|
Пространственное разрешение
|
15 μm |
|
Поле зрения
|
60 × 45 мм |
|
Минимальный размер компонента
|
01005 |
|
Тип освещения
|
RGB + White интегрированная LED |
|
Скорость инспекции
|
0,25 с / FOV |
|
Высота компонентов верх/низ
|
40 / 40 мм |
|
Интерфейс управления
|
SMEMA |
|
Пневмоподключение
|
0,4 – 0,6 Мпа |
|
Питание
|
AC 220 В ±10%, 50–60 Гц |
|
Вес
|
1200 кг |
|
Габариты
|
2320 × 1410 × 1611 мм |
|
Страна производства
|
китай |
|
Гарантия
|
1 год |
