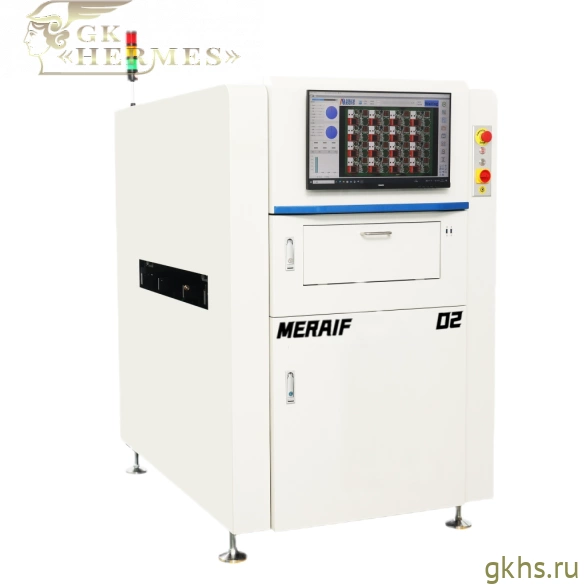

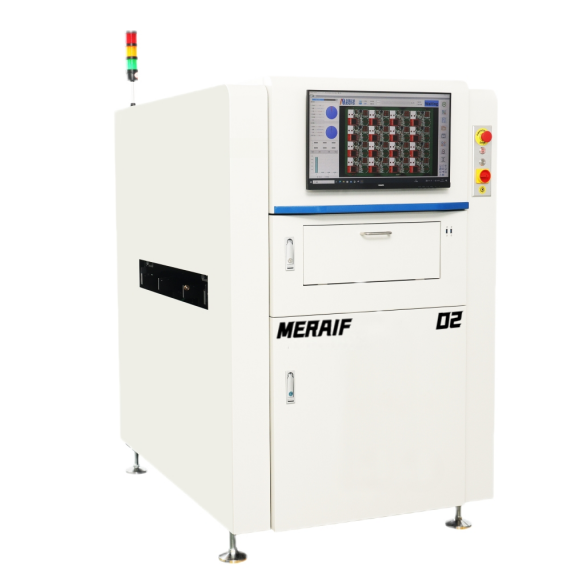

Meraif D2 — система автоматической оптической инспекции AOI для контроля SMT-монтажа печатных плат
Система автоматической оптической инспекции AOI для контроля качества SMT
Meraif D2 представляет собой промышленную систему автоматической оптической инспекции AOI, предназначенную для контроля качества монтажа электронных компонентов на печатных платах. Система обеспечивает автоматическое обнаружение дефектов SMT-монтажа и применяется на предприятиях электронной промышленности.
Использование промышленной камеры высокого разрешения и многоугловой системы RGBW освещения обеспечивает получение детализированных изображений печатных плат и компонентов, что позволяет выполнять точную инспекцию SMT-монтажа.
Автоматический контроль компонентов и паяных соединений
Система выполняет автоматический анализ печатных плат и позволяет выявлять широкий спектр дефектов:
- отсутствие компонентов;
- смещение компонентов;
- неправильную ориентацию компонентов;
- дефекты пайки;
- избыток или недостаток припоя;
- повреждения компонентов;
- загрязнения и посторонние объекты;
- дефекты печатной платы.
Интеллектуальные алгоритмы анализа изображений
Использование алгоритмов анализа изображений и технологий машинного обучения позволяет повысить точность обнаружения дефектов и снизить вероятность ложных срабатываний.
Интеграция в SMT-производство
Система предназначена для интеграции в автоматизированные SMT-линии и обеспечивает автоматическую инспекцию печатных плат в режиме реального времени.
Поддержка современных производственных процессов
Система поддерживает автоматическое создание программ инспекции, удаленное управление и интеграцию с производственными системами, что позволяет повысить эффективность производственного процесса.
Повышение качества и эффективности производства
Использование системы позволяет повысить качество продукции, снизить уровень брака и обеспечить стабильность производства.
|
Тип инспекции
|
2D AOI |
|
Исполнение
|
линейная AOI |
|
Мин. ширина печатной платы, мм
|
50 |
|
Мин. длина печатной платы, мм
|
50 |
|
Макс. ширина печатной платы, мм
|
510 |
|
Макс. длина печатной платы, мм
|
400 |
|
Толщина печатной платы
|
0,5 – 6,0 мм |
|
Разрешение камеры
|
12 Мп |
|
Пространственное разрешение
|
15 μm |
|
Поле зрения
|
36 × 30 мм |
|
Минимальный размер компонента
|
01005 |
|
Тип освещения
|
RGB + White кольцевая LED |
|
Скорость инспекции
|
0,25 с / FOV |
|
Высота компонентов верх/низ
|
90 / 60 мм |
|
Интерфейс управления
|
SMEMA |
|
Пневмоподключение
|
0,4 – 0,6 Мпа |
|
Питание
|
AC 220 В ±10%, 50–60 Гц |
|
Вес
|
780 кг |
|
Габариты
|
1010 × 1370 × 1611 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
