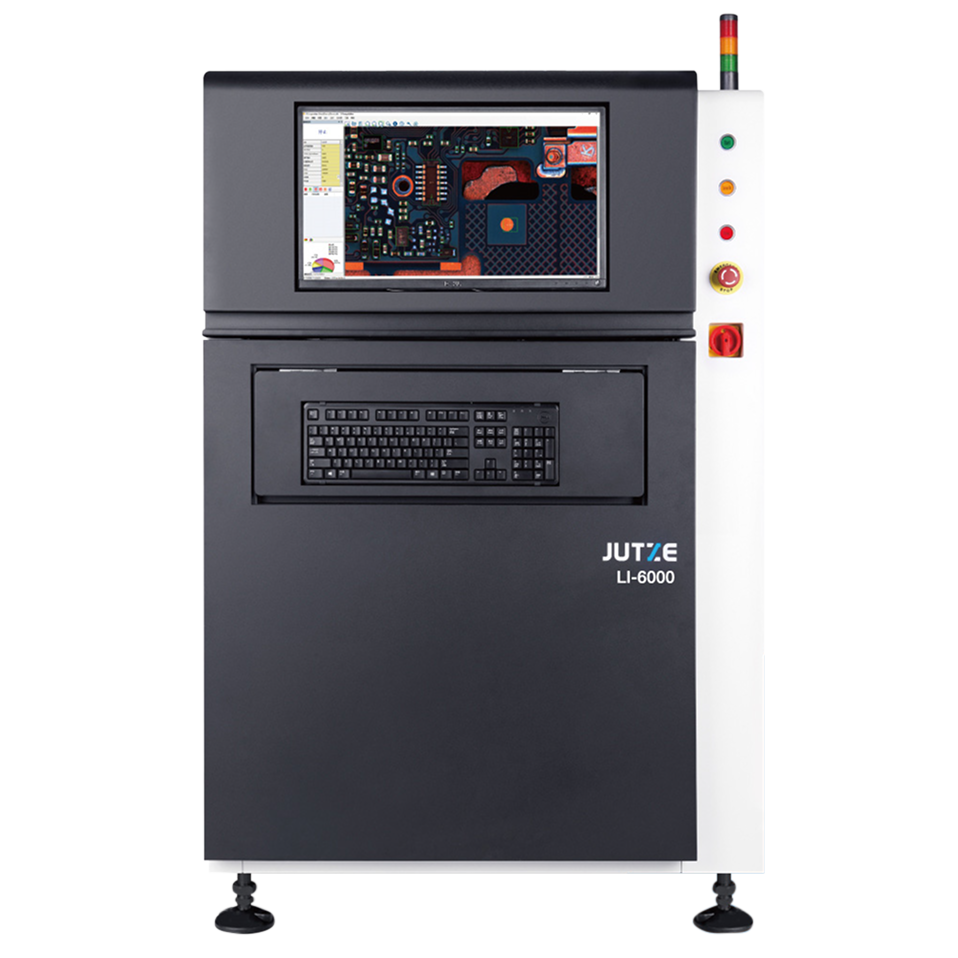

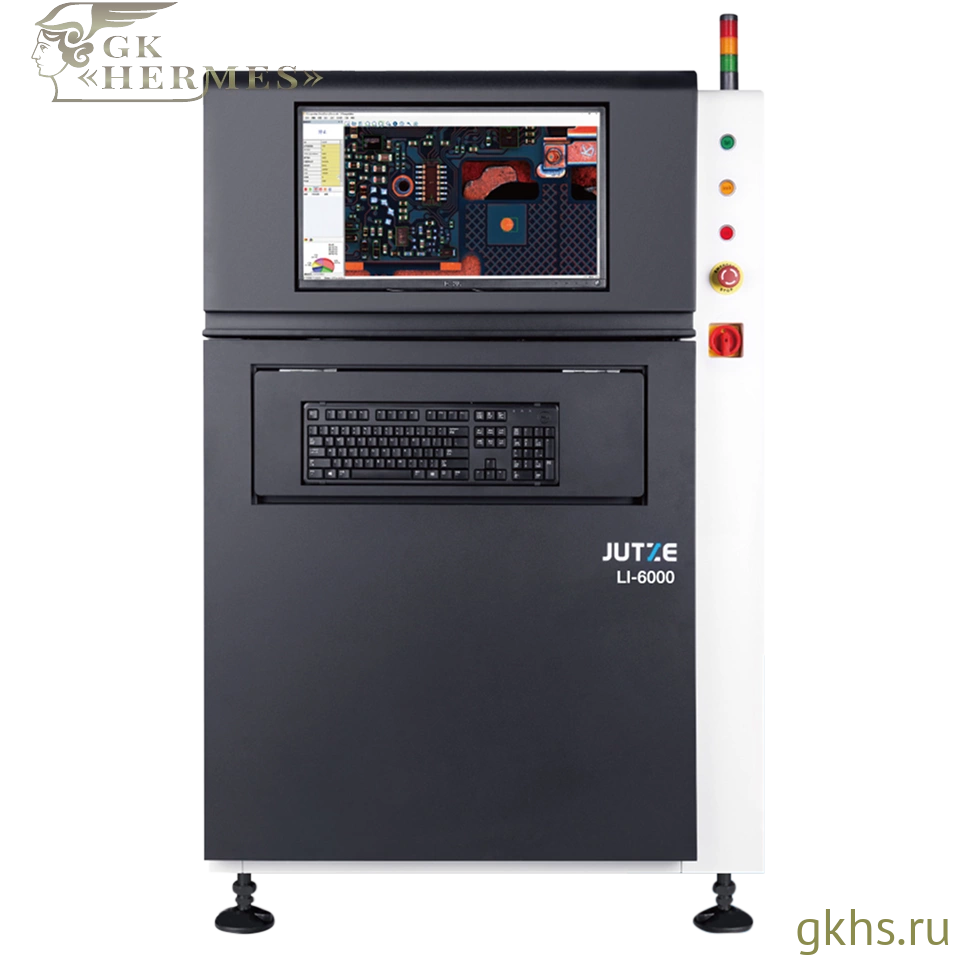

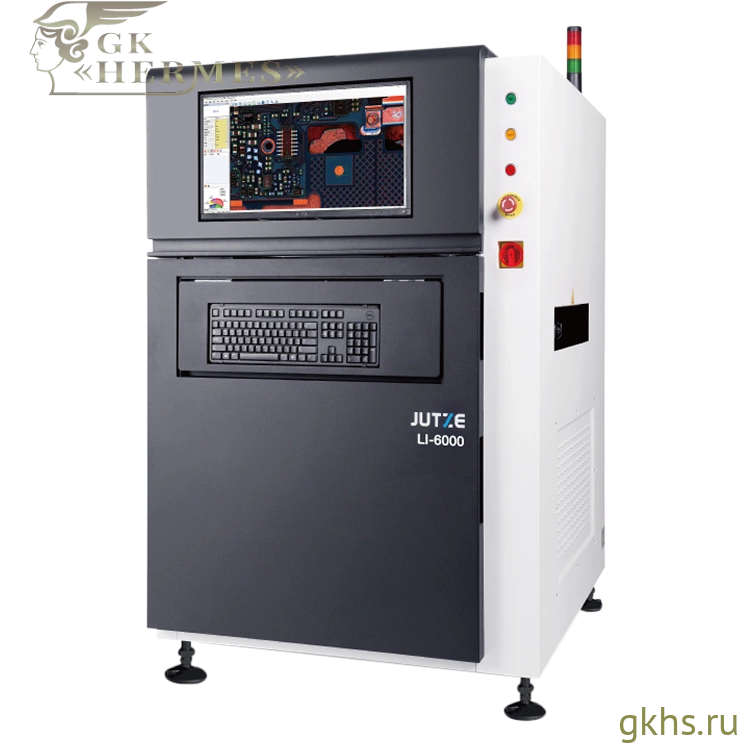

JUTZE LI-6000 — система автоматической оптической инспекции AOI для контроля качества SMT-монтажа
Автоматическая оптическая инспекция AOI для контроля качества печатных плат
JUTZE LI-6000 представляет собой промышленную систему автоматической оптической инспекции AOI, предназначенную для контроля качества монтажа электронных компонентов на печатных платах в условиях серийного и массового SMT-производства. Оборудование обеспечивает высокоточную проверку правильности установки компонентов и качества пайки, позволяя выявлять дефекты на ранних этапах технологического процесса.
Система интегрируется в автоматизированные линии производства электроники и обеспечивает стабильный контроль качества печатных плат без снижения производительности линии.
Высокая точность обнаружения дефектов монтажа
AOI система JUTZE LI-6000 использует промышленную камеру высокого разрешения в сочетании с многоуровневой системой освещения, что обеспечивает получение детализированных изображений печатной платы и компонентов. Это позволяет надежно выявлять даже минимальные отклонения от заданных параметров монтажа.
Система эффективно обнаруживает:
- отсутствующие компоненты;
- смещение и перекос компонентов;
- неправильную ориентацию компонентов;
- дефекты пайки;
- мосты припоя;
- избыток или недостаток припоя;
- деформации выводов компонентов;
- ошибки установки компонентов.
Современная система оптического контроля
Использование многофазной светодиодной подсветки и системы получения многокадровых изображений позволяет получить максимальную детализацию инспектируемых объектов. Это повышает точность обнаружения дефектов и снижает вероятность ложных срабатываний, что особенно важно при производстве сложных электронных изделий.
Система обеспечивает стабильную работу при контроле различных типов печатных плат и компонентов, включая мелкие SMD-компоненты и сложные электронные узлы.
Интеграция в автоматизированные SMT-линии
JUTZE LI-6000 предназначена для работы в составе автоматизированных линий поверхностного монтажа SMT и обеспечивает автоматическую инспекцию печатных плат в поточном режиме. Поддержка стандартных интерфейсов интеграции позволяет использовать систему совместно с принтерами паяльной пасты, установщиками компонентов и печами оплавления.
Применение системы позволяет повысить эффективность производства, обеспечить стабильное качество продукции и снизить производственные потери.
Применение AOI системы JUTZE LI-6000
Оборудование применяется на предприятиях электронной промышленности, включая производство:
- промышленной электроники;
- телекоммуникационного оборудования;
- автомобильной электроники;
- медицинской техники;
- приборостроения;
- авиационной и оборонной электроники.
Использование системы автоматической оптической инспекции AOI позволяет обеспечить высокий уровень контроля качества и соответствие продукции требованиям современного электронного производства.
|
Тип инспекции
|
2D AOI |
|
Исполнение
|
линейная AOI |
|
Мин. ширина печатной платы, мм
|
50 |
|
Мин. длина печатной платы, мм
|
70 |
|
Макс. ширина печатной платы, мм
|
460 |
|
Макс. длина печатной платы, мм
|
510 |
|
Толщина печатной платы
|
0,6 – 6,0 мм |
|
Разрешение камеры
|
9,1 Мп (опция: 5 Мп / 12 Мп) |
|
Пространственное разрешение
|
12 μm (опция: 5 – 17,5 μm) |
|
Поле зрения
|
36,7 × 30,7 мм |
|
Минимальный размер компонента
|
03015 |
|
Тип освещения
|
6-канальная многофазная RGB + White LED подсветка |
|
Скорость инспекции
|
3 – 5 с/FOV |
|
Высота компонентов верх/низ
|
40 / 40 мм |
|
Интерфейс управления
|
SMEMA |
|
Пневмоподключение
|
0,5 Мпа |
|
Питание
|
AC 220 В, 50/60 Гц |
|
Вес
|
734 кг |
|
Габариты
|
1000 × 1170 × 1800 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
