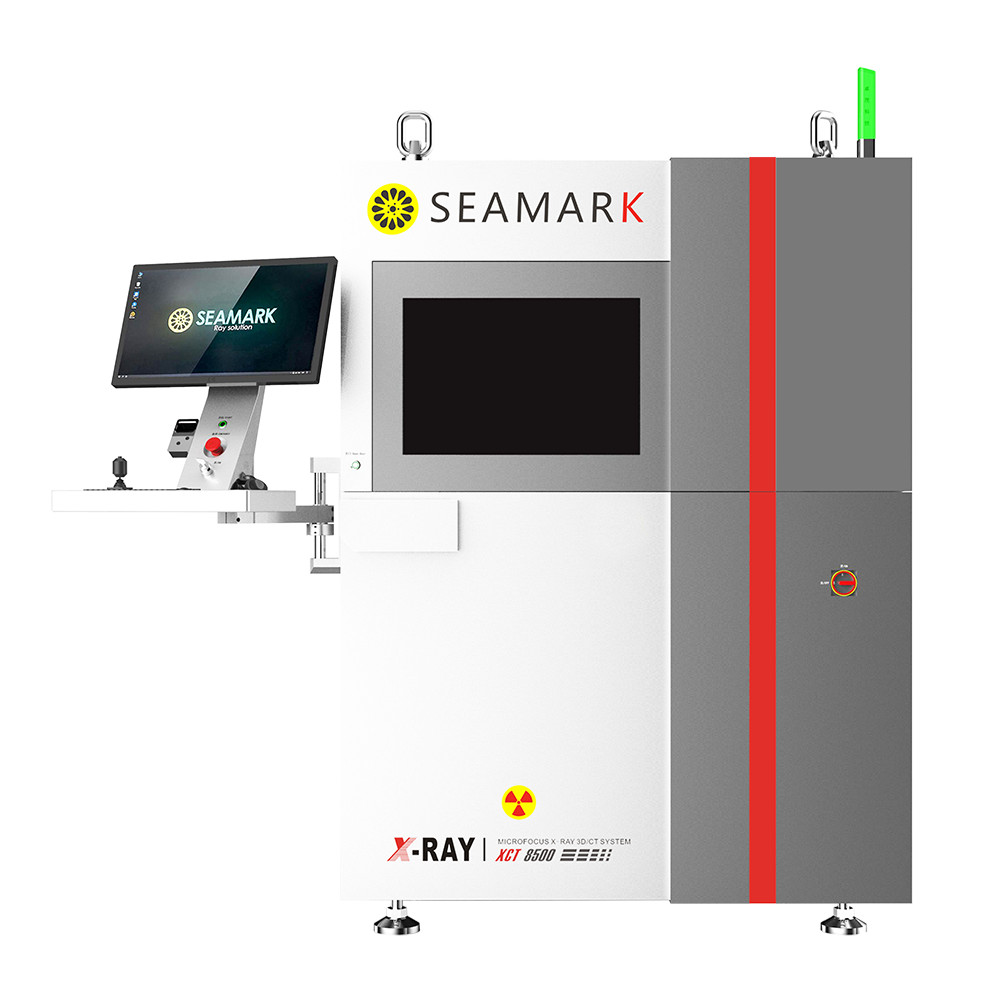

XCT8500 — флагманский рентгеновский томограф
Описание и преимущества
Рентгеновский томограф XCT8500 — флагманская система промышленной 2D/3D рентгеновской инспекции и томографии. Открытая микрофокусная трубка с напряжением до 160 кВ и детектор высокого разрешения позволяют обнаруживать дефекты размером менее 1 мкм и получать детализированные изображения внутренних структур изделий без их разрушения. Оборудование подходит для контроля электронных компонентов, печатных плат, полупроводников, композитов, керамики, литых и прецизионных деталей.
Система обеспечивает круговой обзор на 360° и поддерживает полнофункциональную 3D CT-реконструкцию, что даёт возможность измерять геометрию элементов, анализировать распределение материалов и выявлять скрытые дефекты в объёме. Интеллектуальное ПО автоматизирует настройку съёмки, обработку данных и формирование отчётов, сокращая время инспекции и снижая требования к опыту оператора. По сравнению с классическими 2D-системами рентгеновской инспекции, XCT8500 обеспечивает значительно более высокую точность, расширенную область применения и позволяет заменить часть разрушительных испытаний неразрушающим контролем.
Особенности конструкции / технологий
- Открытая микрофокусная трубка 20–160 кВ. Обеспечивает высокий уровень проникновения и стабильный мелкий фокус.
- Минимально обнаруживаемый дефект <1 мкм. Позволяет выявлять скрытые микродефекты.
- Полноценная 3D CT-томография. Поддержка ACT и PCT-режимов для высокоточной реконструкции.
- Поворотный стол 360°. Обеспечивает равномерный сбор проекций для объёмного анализа.
- Детектор 1536×1536 px. Большое поле зрения 154×154 мм.
- Интеллектуальное ПО. Автоматическое сшивание снимков, стабилизация и шаблоны инспекции.
- Широкий диапазон размеров образцов. CT-режим до Ø65×53 мм, 2D до 510×600 мм.
- Расширенная система безопасности. Экранирование, интерлоки и автоотключение излучения.
- Увеличение до 2500×. Позволяет детально изучать микрообъекты.
Кому подходит
- Производителям электроники — контроль BGA, QFN, CSP, микросхем и печатных плат.
- Лабораториям НИОКР — исследование материалов и анализ дефектов.
- Авиационной, автомобильной и приборостроительной промышленности — тестирование датчиков и силовых модулей.
- Литейным и металлообрабатывающим производствам — анализ внутренних дефектов отливок.
- Компании, выпускающие медицинскую технику и прецизионные механизмы.
Примеры применения (Application Cases)

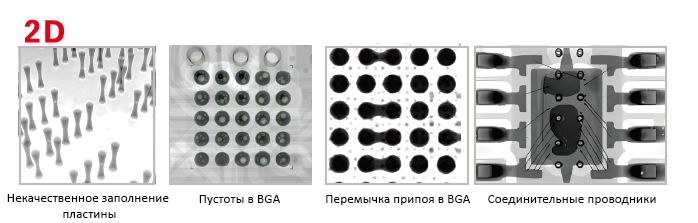

2D

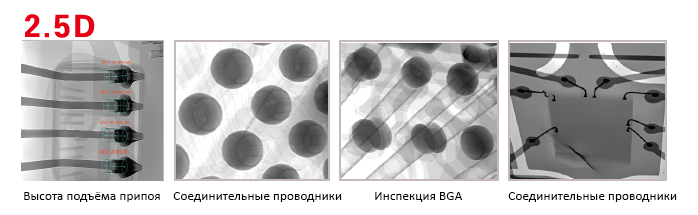

2.5D

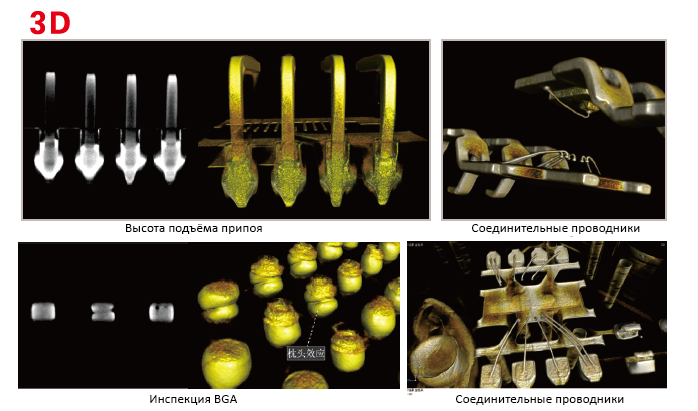

3D
|
Максимальный размер печатной платы
|
520 × 520 мм |
|
Поле зрения
|
154 × 154 мм |
|
Тип рентгеновской трубки
|
Открытая |
|
Максимальное напряжение рентгеновской трубки
|
160 кВ |
|
Минимальное фокусное пятно,мм
|
<2 мкм |
|
Минимально обнаруживаемый дефект, мкм
|
<1 мкм |
|
Поддержка томографии
|
3D + 2.5D (планарная) |
|
Максимальный вес образца
|
5 кг (опция 10 кг) |
|
Тип детектора
|
Amorphous Silicon FPD |
|
Разрешение детектора
|
1536 × 1536 px |
|
Частота кадров
|
30 fps |
|
Страна производства
|
КНР |
|
Гарантия
|
1 год |
