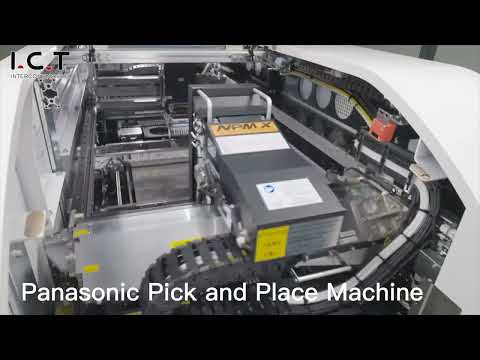

Автоматический установщик компонентов Panasonic NPM-W2S
Установщик NPM-W2S основан на платформе NPM-W2, но с упрощением использования одного луча для доступа ко всем 120 входам по 8-мм для повышения гибкости, с производительностью 38 500 компонентов в час и точностью 30 мкм. NPM-W2S также является доступным усилителем в начале или конце линии NPM.
Преимущества
- Обладает перекрывающимися возможностями NPM-W2, при этом один из двух лучей удален.
- Высокая производительность — до 38 500 компонентов в час, а также возможность использования нестандартной формы благодаря штабелируемой поддержке подачи стержней, усилию размещения 100 Н и подсветке Pin-in-Paste.
- Возможность эффективной замены каждого модуля за 3,5 минуты с помощью автоматизированных функций.
- Отслеживание от уровня заказа до эталонного уровня для полного контроля маршрута.
- Возможность выбора режимов монтажа в зависимости от печатной платы.
- Технология камеры объединяет выравнивание компонентов, толщину и трехмерный контроль копланарности за один проход, обеспечивая высокую производительность и качество.
|
Размер печатной платы
|
Одиночный монтаж: Д 50 x Ш 50 ~ Д 750 x Ш 550; 2-позиционный монтаж: Д 50 x Ш 50 ~ Д 350 x Ш 550; Двойной перенос (пакетный режим): Д 50 × Ш 50 ~ Д 750 × Ш 260; Двойная передача (2-позиционная): Д 50 × Ш 50 ~ Д 350 × Ш 260; Одиночная передача (пакетная обработка): Д 50 × Ш 50 ~ Д 750 × Ш 510; Одиночная передача (2-позиционная): Д 50 × Ш 50 ~ Д 350 × Ш 510 |
|
Макс. размер печатной платы, мм
|
750х510 |
|
Мин. размер печатной платы, мм
|
50х50 |
|
Производительность
|
38500 комп/ч |
|
Подключение воздуха
|
0,5 МПа, 200 л/мин (ANR) |
|
Расход воздуха
|
200 л/мин |
|
Воздух
|
0,5 МПа |
|
Питание
|
3-фазный переменный ток 200, 220, 380, 400, 420, 480 В 2,8 кВА |
|
Источник питания
|
3-фазный переменный ток 200, 220, 380, 400, 420, 480 В 2,8 кВА |
|
Вес
|
2470 кг (Только для основного корпуса: зависит от конфигурации опций) |
|
Размер
|
Ш 1280 × Г 2332 × В 1444 |
|
Страна производства
|
КНР |
|
Гарантия
|
1 год |
