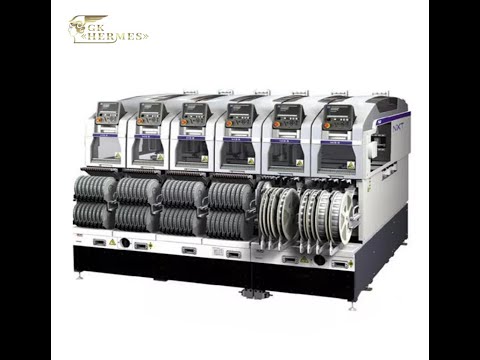

Линейный автоматический установщик SMD компонентов FUJI NXT III
NEXT III/IIIc - это высокопроизводительная многофункциональная модульная машина для подбора и размещения деталей. Она рассчитана на высокую скорость и оснащена более быстрым роботом XY и устройством подачи. NXT III/III поддерживает мельчайшие детали, используемые в массовом производстве, с исключительной точностью размещения.
- Легко заменить головки: Оригинальные компактные и легкие головки Fuji легко заменяются без использования инструментов, благодаря чему операторы на месте могут выполнять работы по техническому обслуживанию.
- Автоматическая калибровка после замены головок: После замены головки оператор просто нажимает кнопку «ЗАПУСКА» и машина автоматически выполняет калибровку и запускает производство.
- Перенастройте станок в соответствии с назначением: Модули, головки и узлы подачи можно легко заменять в соответствии с типами деталей и производственными потребностями. Это уникальный механизм, который максимизирует производительность на заданной площади.
- Повысьте эффективность производственных линий при минимальных затратах: Увеличьте производительность при минимальном размере блоков 645 мм и поддерживайте новейшие процессы размещения, добавляя различные блоки. Затраты могут быть значительно снижены, поскольку не требуется добавлять новые станки.
- Повышайте эффективность за счет простого потока материала.
- Односторонняя работа оптимизирует поток материала, что снижает рабочую нагрузку на оператора и повышает эффективность подачи материала. Это повышает эффективность подачи материалов и выполнения работ по техническому обслуживанию.
- Платформа FUJI Smart Factory. Чтобы свести к минимуму разрыв между планом и реальностью при сохранении эффективности производства, необходимо внедрять оптимальные производственные графики, которые включают в себя подачу материалов, и выполнять их в реальном производстве. Платформа FUJI Smart Factory Platform NEXT - это новая платформа, которая способна подключаться к интегрированной производственной системе Nexium для эффективного выполнения широкого спектра производственных задач.
- Монтаж электронных компонентов NXTR. NXTR - это высококачественная модель машины для укладки, которая обеспечивает качество и производительность за счет расширения поддерживаемых размеров панелей и возможностей обработки деталей, а также улучшения обработки данных, продолжая популярные концепции Fuji - компактность, высокая производительность по площади, односторонняя работа, модульность и простота в эксплуатации.
- Недавно разработанная система автоматической замены фидеров освобождает операторов от переналадки и работы по снабжению.
Технические характеристики
|
Спецификация |
NXT III |
NXT IIIc |
||||||
|
Модуль |
M3 III |
M3 IIISE |
M6 III |
M3 IIIc |
M6 IIIc |
|||
|
Емкость базы питателей |
20 |
45 |
20 |
45 |
||||
|
Размер печатной платы |
Одиночный конвейер |
48х48 – 305х610 мм |
48х48 – 610х610 мм |
48х48 – 305х380 мм |
48х48 – 610х380 мм |
|||
|
Двойной конвейер |
48х48 – 305х510 мм |
48х48 – 610х510 мм |
48х48 – 305х290 мм |
48х48 – 610х290 мм |
||||
|
Вес |
415 |
413 |
615 |
365 |
570 |
|||
|
Основание |
2M III |
4M III |
2M IIIc |
4M IIIc |
||||
|
Расход воздуха |
45 л/мин (ANR) |
90 л/мин (ANR) |
60 л/мин (ANR) |
120 л/мин (ANR) |
||||
|
Вес |
400 кг |
700 кг |
420 кг |
800 кг |
||||
|
Голова |
H24S, H24A, DX, V12, H12HS(Q), H08M(Q), H04SF, H04, H04F(Q), H02F, H01(V), OF, GL |
|||||||
|
Пропускная способность |
Тип головки |
H24S / H24A |
H08M(Q) |
H02F |
||||
|
Стандартный режим |
35 000 комп/ч |
13 000 комп/ч |
6 700 комп/ч |
|||||
|
Режим приоритета производительности |
42 000 комп/ч |
14 000 комп/ч |
7 400 комп/ч |
|||||
|
Точность размещения |
Стандартная модель |
±0,025 мм Cpk≥1 |
±0,040 мм Cpk≥1 |
±0,025 мм Cpk≥1 |
||||
|
C режимом повышенной точности |
±0,015 мм 3σ |
- |
±0.010 мм 3σ |
|||||
|
|
||||||||
|
Электропитание |
3-фазный от 200 до 230 В ±10 (50/60 Гц) |
|||||||
|
Воздух |
0,5 мПа |
|||||||
|
Макс. размер печатной платы, мм
|
610х380 |
|
Мин. размер печатной платы, мм
|
48х48 |
|
Производительность
|
42000 комп/ч |
|
Точность
|
±0,025 мм Cpk≥1 |
|
Емкость базы питателей
|
20 - 45 шт. |
|
Расход воздуха
|
120 л/мин |
|
Воздух
|
0,5 мПа |
|
Питание
|
3-фазный от 200 до 230 В ±10 (50/60 Гц) |
|
Вес
|
Основание: 400 - 800 кг; Модуль: 570 |
|
Страна производства
|
КНР |
|
Гарантия
|
1 год |
