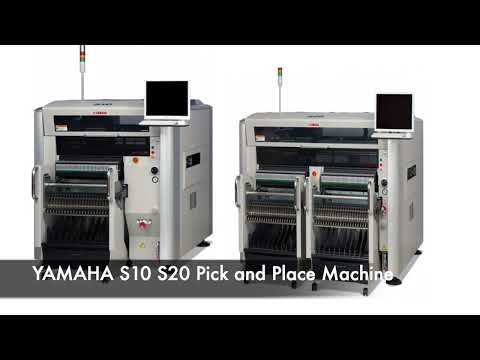

Автоматический установщик компонентов Yamaha YSM10
YSM10 - устройство для поверхностного монтажа, производительностью со скоростью 46 000 компонентов в час и рабочей зоной до 510х460 мм. Основана на идеальном концептуальном решении с одной головкой, способной обрабатывать широкий спектр компонентов с высокой скоростью, без необходимости замены головки.
Преимущества
- Максимальная гибкость для реализации 3D-формованного соединительного устройства.
- Помимо стандартной головки HM с десятью соплами, также доступна головка HM5 с пятью соплами.
- Расширен диапазон совместимости размеров компонентов для высокоскоростного монтажа с 8 мм до 12 мм.
- Головка HM оснащена новой сканирующей камерой, которая обеспечивает более широкий диапазон совместимости размеров компонентов.
- Быстрая и простая настройка.
- Устройство подачи ленты в серии YS поддерживается электрическими интеллектуальными устройствами подачи SS и ZS.
- Универсальная обработка компонентов, начиная от чипов размером 0,3 мм x 0,15 мм (03015) и заканчивая крупными компонентами размером до 55x100 мм и высотой 15 мм.
- Прочная и надежная рама станка обеспечивает высокую точность монтажа даже для микросхем размером от 0,3 мм.
|
Размер печатной платы
|
Д 50 х Ш 50 мм - Д 510 х Ш 460 мм |
|
Макс. размер печатной платы, мм
|
510х460 |
|
Мин. размер печатной платы, мм
|
50х50 |
|
Производительность
|
46000 комп/ч |
|
Точность
|
±0,035 мм (±0,025 мм) Cpk≥1,0 (3σ) |
|
Размер монтируемых компонентов
|
03015-Ш 55 x Д 100 мм (разделенное распознавание для ширины более 45 мм), В: 15 мм или меньше * Требуется наличие нескольких камер (дополнительно) для компонентов высотой более 6,5 мм или квадратным размером более 12 мм. |
|
Количество типов компонентов
|
Установочная пластина: Макс. 96 типов (переоборудование устройства подачи ленты шириной 8 мм) Лоток: 15 типов (оборудование SATS 15, Макс., JEDEC) |
|
Подключение воздуха
|
0,45 МПа или более, чистое и сухое состояние. |
|
Источник питания
|
3-фазный переменный ток 200/208/220/240/380/400/416 В ±10% 50/60 Гц |
|
Вес
|
1270 кг |
|
Габариты
|
Д 1254 x Ш 1440 x В 1445 мм (без учета выступов) |
|
Страна производства
|
КНР |
|
Гарантия
|
1 год |
