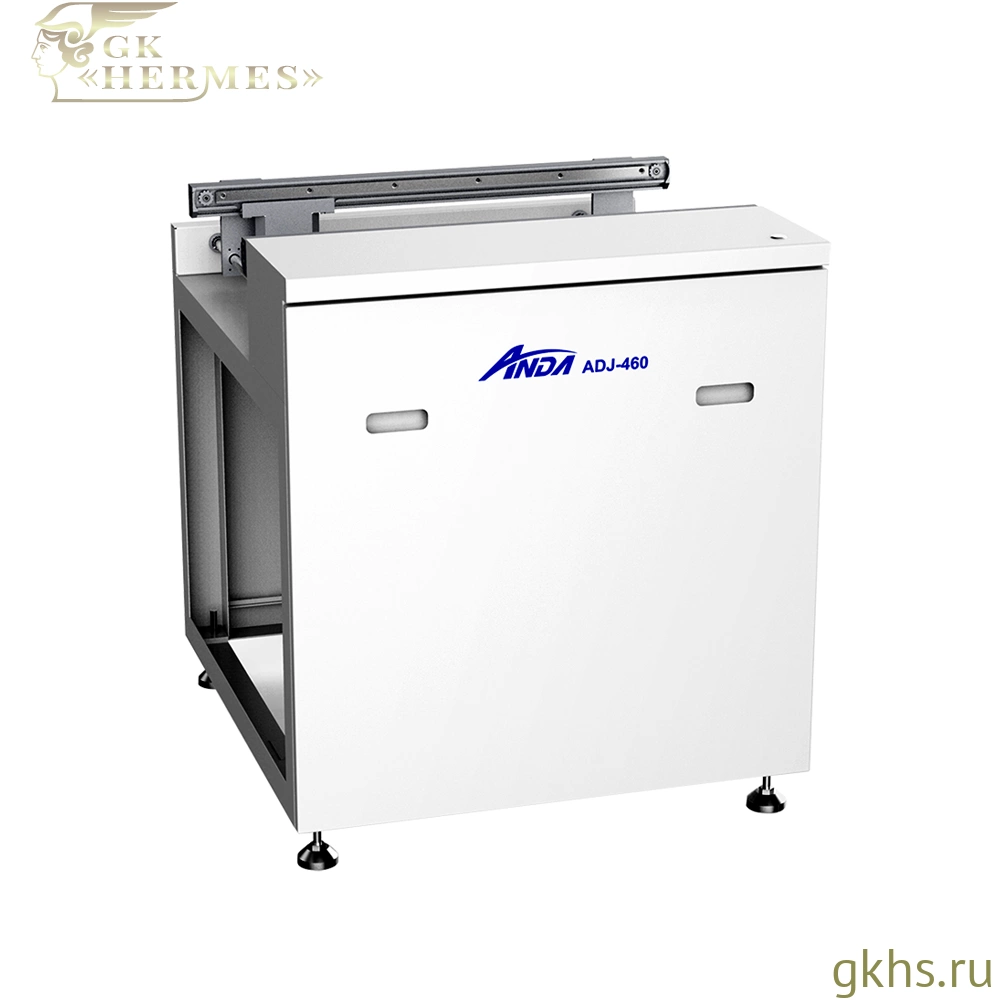

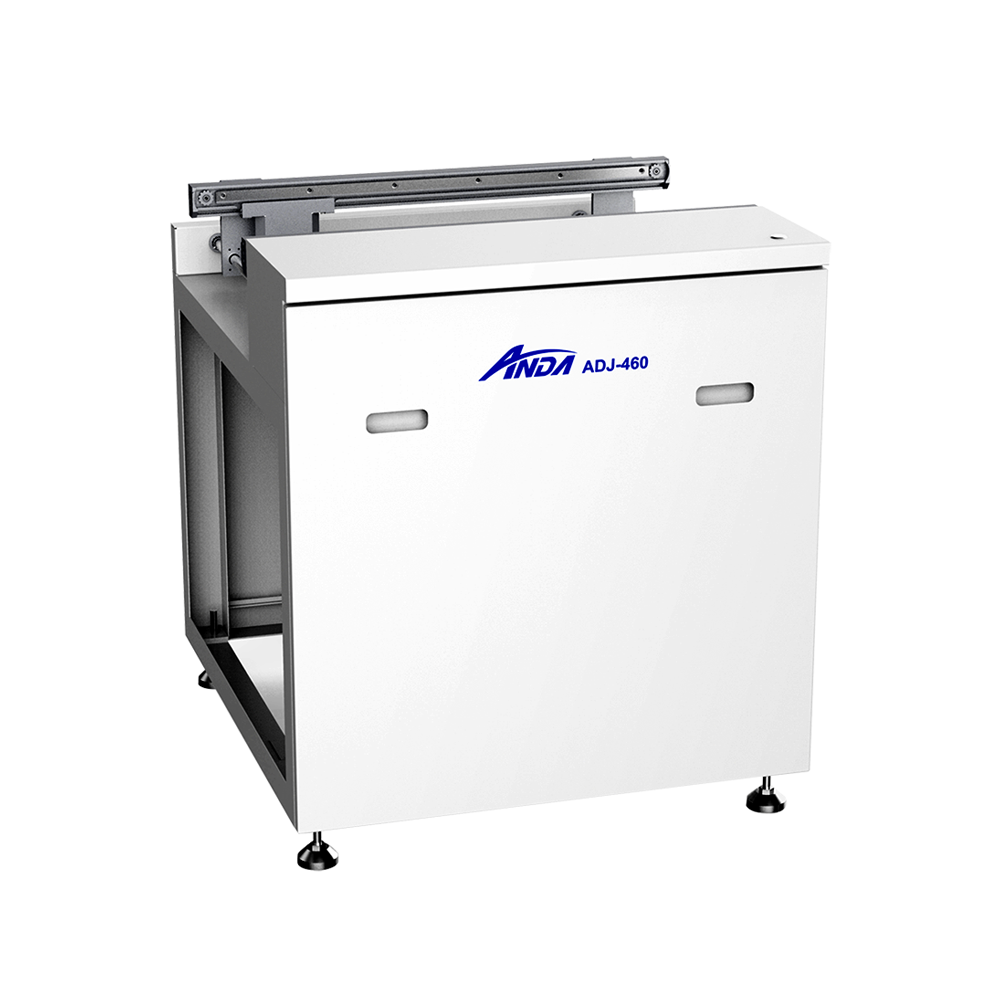

Anda ADJ-460 — соединительный SMT-конвейер для печатных плат с буферизацией потока
Anda ADJ-460 — автоматический соединительный конвейер для печатных плат, предназначенный для встраивания в SMT-линии и линии производства электроники. Оборудование используется для передачи PCB, паллет и носителей между технологическими модулями, а также для выравнивания потока изделий между операциями сборки, нанесения защитных покрытий, дозирования и другими производственными процессами.
Модель подходит для участков, где требуется стабильная транспортировка плат без ручной перекладки между оборудованием. Anda ADJ-460 помогает организовать непрерывное движение изделий по линии и оптимизировать поток незавершенного производства.
Назначение и область применения
Соединительный конвейер ADJ-460 применяется в автоматизированных и полуавтоматизированных линиях производства электроники. Он может устанавливаться между машинами нанесения покрытий, дозаторами, инспекционными станциями, загрузчиками, разгрузчиками и другим оборудованием SMT-линии.
Оборудование используется для:
- транспортировки печатных плат между модулями линии;
- перемещения паллет и носителей с установленными изделиями;
- организации буферного участка между операциями;
- синхронизации потока плат в процессах нанесения защитных покрытий, дозирования и сборки;
- интеграции вспомогательного конвейерного модуля в производственную линию.
Конструкция и транспортная система
Anda ADJ-460 оснащен цепной транспортной системой штифтового типа. Такая конструкция рассчитана на перемещение печатных плат, сложных сборок и тяжелых паллет, а также подходит для участков, где используются материалы и химические составы для нанесения влагозащитных покрытий.
Ширина конвейера регулируется вручную в диапазоне 50–460 мм. В конструкции используются алюминиевые направляющие, датчики входа и выхода платы, регулируемая скорость транспортировки и кнопочная панель управления.
Интеграция в SMT-линию
Конвейер поддерживает стандартное направление движения слева направо, при необходимости также доступно направление справа налево. Коммуникационные интерфейсы SMEMA и IPC-CFX позволяют использовать его в составе автоматизированной производственной линии и обмениваться сигналами с соседним оборудованием.
Преимущества
- Подходит для SMT-линий, линий нанесения защитных покрытий, дозирования и сборки электроники.
- Выполняет функции соединительного и буферного конвейера между технологическими модулями.
- Поддерживает работу с печатными платами, паллетами и носителями шириной 50–460 мм.
- Штифтовая цепная транспортная система рассчитана на стабильную передачу сложных PCB-сборок и паллет.
- Ручная регулировка ширины позволяет адаптировать конвейер под разные изделия.
- Регулируемая скорость транспортировки помогает согласовать темп работы с соседними машинами.
- Датчики входа/выхода платы повышают стабильность передачи изделий по линии.
- Интерфейсы SMEMA и IPC-CFX упрощают интеграцию в производственный участок.
- Компактная конструкция подходит для встраивания в существующие линии.
Поставка оборудования
«ГК Гермес» поставляет конвейерное оборудование для SMT-линий и участков производства электроники. Подбор модели выполняется с учетом размеров печатных плат, направления технологического потока, высоты линии, состава соседнего оборудования и требований к интеграции. По запросу подготавливается спецификация под конкретную производственную задачу.
|
Мин. ширина печатной платы, мм
|
50 мм |
|
Макс. ширина печатной платы, мм
|
460 мм |
|
Скорость
|
0,5–5 м/мин |
|
Высота компонента
|
±100 мм |
|
Интерфейс управления
|
SMEMA |
|
Направление движения конвейера
|
L → R стандартно, R → L опционально |
|
Назначение
|
транспортировка комплектующих между технологическими модулями |
|
Номинальная мощность
|
0,1 кВт |
|
Питание
|
AC 220 В, 50/60 Гц |
|
Габариты
|
L800 × W960 × H922 мм |
|
Страна производства
|
КНР |
|
Гарантия
|
1 год |
