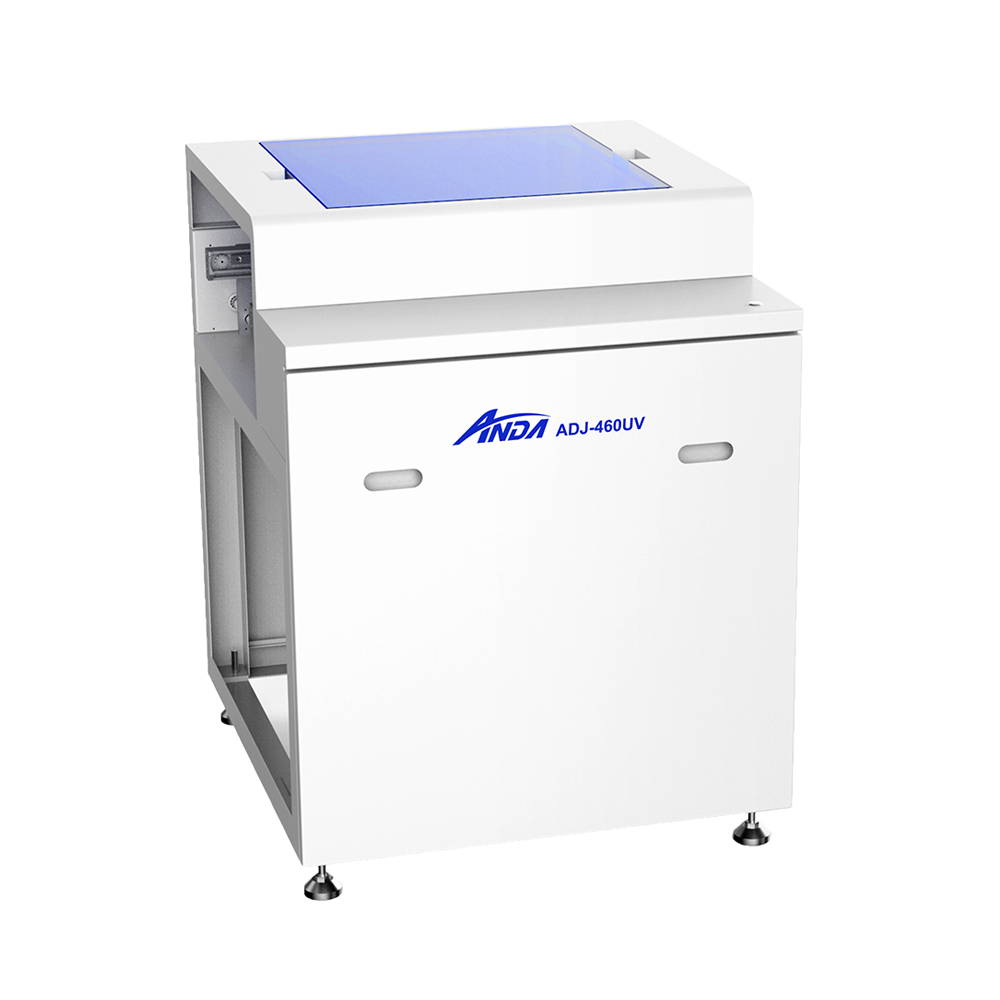

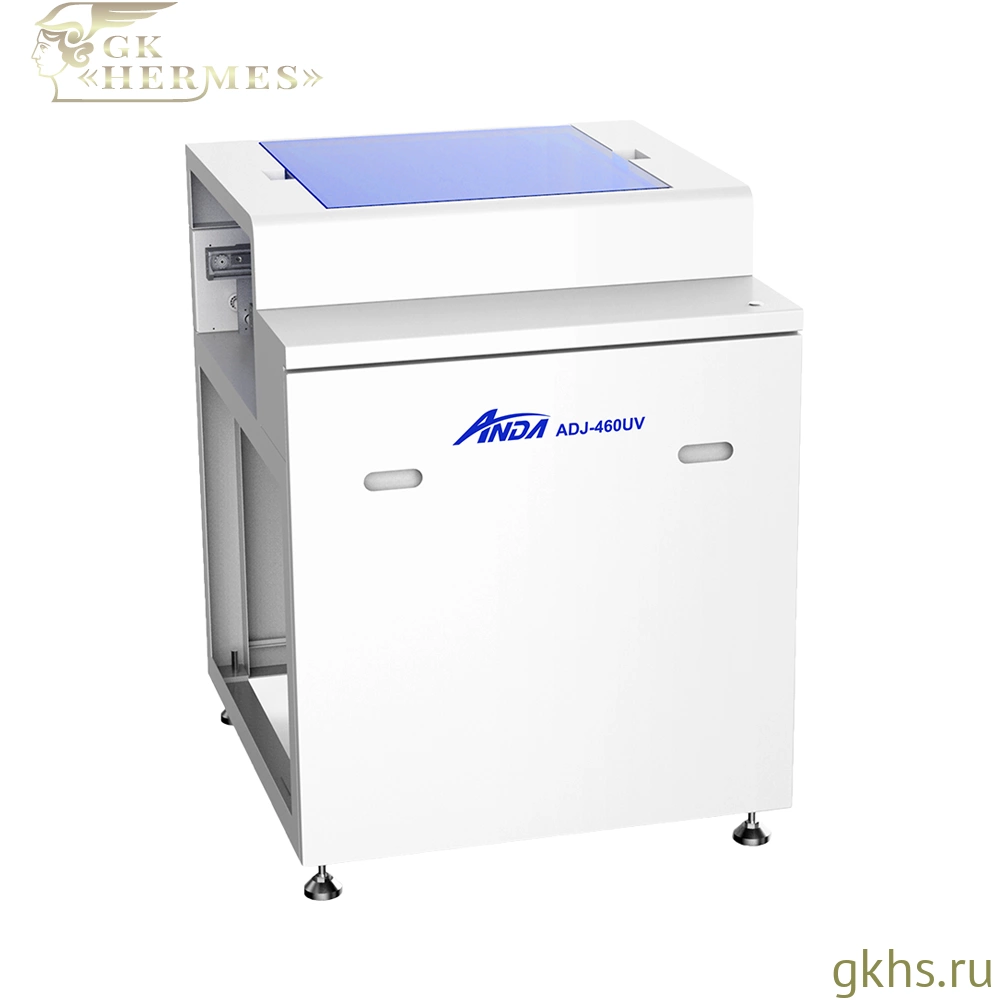

Anda ADJ-460UV — инспекционный УФ-конвейер для контроля влагозащитных покрытий на печатных платах

Anda ADJ-460UV — инспекционный конвейер для печатных плат, предназначенный для визуального контроля влагозащитных покрытий после нанесения на PCB и PCBA. Оборудование используется в SMT-линиях, линиях нанесения защитных покрытий и дозирования, где требуется проверить наличие, равномерность и качество покрытия перед дальнейшими операциями.

Модель объединяет транспортировку платы и зону ручной инспекции с ультрафиолетовой подсветкой. Под УФ-светом флуоресцирующее влагозащитное покрытие становится лучше различимым, что помогает оператору визуально оценить результат нанесения без переноса изделия на отдельный контрольный пост.

Назначение и область применения

Инспекционный конвейер Anda ADJ-460UV применяется на участках производства электроники, где после нанесения конформного покрытия требуется ручной визуальный контроль платы. Оборудование может устанавливаться после машины нанесения покрытий, дозатора или другого технологического модуля SMT-линии.

Оборудование используется для:

• транспортировки печатных плат, паллет и носителей между модулями линии;
• визуального контроля флуоресцирующих влагозащитных покрытий;
• проверки зоны нанесения после покрытия;
• организации инспекционного участка без вывода платы из производственного потока;
• интеграции контроля покрытия в SMT-линию или линию дозирования.

УФ-инспекция покрытия

Ключевая особенность Anda ADJ-460UV — встроенная УФ-подсветка для ручной инспекции печатных плат после нанесения защитного покрытия. Если материал содержит флуоресцирующий индикатор, слой покрытия становится заметнее под ультрафиолетовым светом, и оператор может визуально проверить обработанные участки платы.

Такой формат контроля особенно полезен при работе с влагозащитными покрытиями, поскольку позволяет быстро выявлять зоны, требующие дополнительной проверки: пропуски, неравномерное нанесение, избыточное скопление материала или загрязнение в области покрытия.

Конструкция и транспортная система

Машина оборудована цепной транспортной системой штифтового типа. Конвейер рассчитан на перемещение печатных плат, сложных сборок, паллет и носителей, используемых в производстве электроники.

Ширина конвейера регулируется вручную в диапазоне 50–460 мм, позволяя адаптировать оборудование под разные размеры плат и паллет. В конструкции используются алюминиевые направляющие, датчики входа и выхода платы, регулируемая скорость транспортировки, кнопочная панель управления и УФ-подсветка для зоны визуального контроля.

Интеграция в SMT-линию

Конвейер поддерживает стандартное направление движения слева направо, при необходимости также доступно направление справа налево. Коммуникационные интерфейсы SMEMA и IPC-CFX позволяют использовать его в составе автоматизированной производственной линии и обмениваться сигналами с соседним оборудованием.

Модель подходит для размещения между машинами нанесения покрытий, дозаторами, печами, загрузчиками, разгрузчиками и другими модулями линии. С её помощью инспекцию покрытия можно интегрировать непосредственно в производственный маршрут платы.

Преимущества

• Совмещает транспортировку платы и визуальный контроль влагозащитного покрытия.
• Оснащен УФ-подсветкой для проверки флуоресцирующих покрытий на PCB и PCBA.
• Подходит для SMT-линий, coating-процессов, дозирования и сборки электроники.
• Позволяет организовать инспекционный участок без ручного переноса платы между операциями.
• Поддерживает работу с печатными платами, паллетами и носителями шириной 50–460 мм.
• Штифтовая цепная транспортная система рассчитана на стабильную передачу сложных PCB-сборок и паллет.
• Ручная регулировка ширины позволяет адаптировать конвейер под разные изделия.
• Регулируемая скорость транспортировки помогает согласовать темп работы с соседними машинами.
• Датчики входа/выхода платы повышают стабильность передачи изделий по линии.
• Интерфейсы SMEMA и IPC-CFX упрощают интеграцию в производственный участок.

Поставка оборудования

«ГК Гермес» поставляет инспекционные и соединительные конвейеры для SMT-линий, участков нанесения влагозащитных покрытий и производства электроники. Подбор модели выполняется с учетом размеров печатных плат, направления технологического потока, высоты линии, состава соседнего оборудования и требований к контролю покрытия. По запросу подготавливается спецификация под конкретную производственную задачу.
