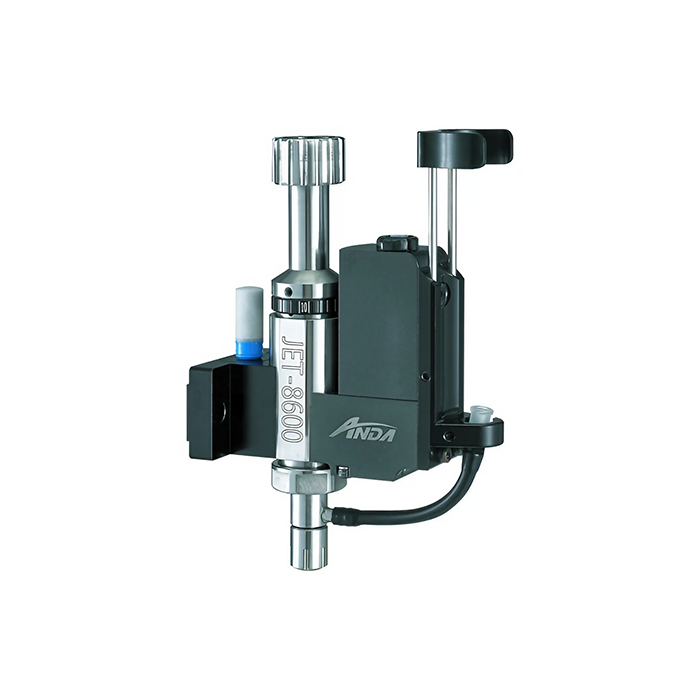

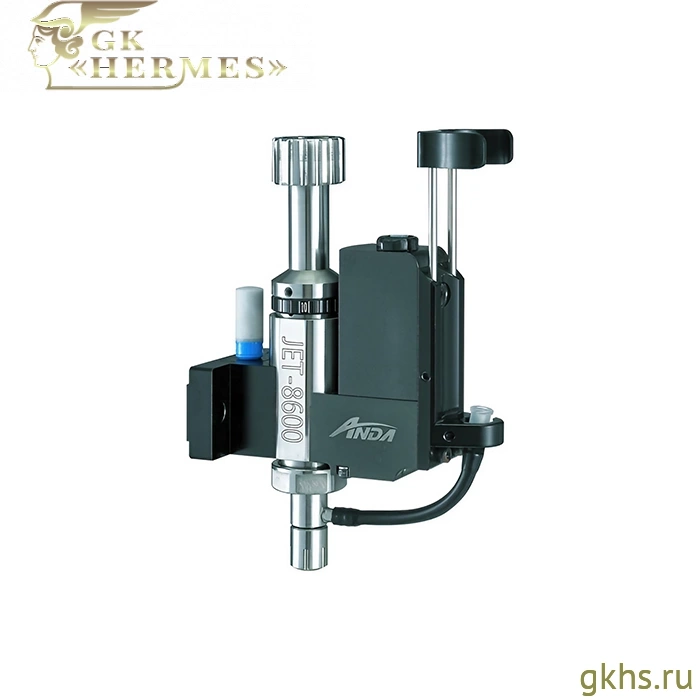

Anda JET-8600 — пневматический струйный дозирующий клапан
Anda JET-8600 — пневматический струйный клапан для бесконтактного дозирования жидких и клеевых материалов. Клапан предназначен для процессов, где требуется высокая скорость нанесения, стабильный размер дозы и работа с малыми точками без контакта сопла с изделием.
Клапан подаёт материал на поверхность струйным способом, не касаясь компонента; это снижает риск механического повреждения, исключает столкновение сопла с поверхностью и упрощает обработку участков с плотной компоновкой, перепадами высоты и ограниченным доступом. Пневматический принцип работы подходит для высокоскоростной подачи жидких и клеевых материалов.
Клапан подходит для нанесения клеёв, материалов для корпусирования микросхем, нижнего заполнения, герметизации выводов, процессов Dam&Fill, краевого приклеивания, капсулирования и микронанесения покрытий. В производстве электроники может использоваться для точечного нанесения, локального распределения материала, формирования малых доз и работы в зонах, где контактное дозирование иглой затруднено.
Рабочая частота позволяет применять клапан для высокоскоростного нанесения малых объёмов материала на печатные платы, электронные сборки и миниатюрные изделия.
В отличие от контактных игольчатых и шнековых клапанов, Anda JET-8600 не требует опускания сопла до поверхности изделия для каждой точки. Это сокращает зависимость процесса от перемещений по оси Z и помогает повысить производительность при серийном нанесении точек или коротких траекторий.
Конструкция клапана предусматривает съёмный модуль проточной части, что упрощает обслуживание и очистку. Для работы с материалами, чувствительными к температуре и вязкости, предусмотрен нагрев сопла; максимальная температура нагрева составляет 80 °C. Клапан рассчитан на материалы вязкостью до 250 000 сП.
Преимущества
- Повышает скорость точечного нанесения по сравнению с контактным дозированием;
- Помогает исключить повреждение изделия из-за касания иглы или сопла;
- Подходит для плат и модулей с плотной компоновкой компонентов;
- Позволяет наносить материал в зоны, где контактный доступ затруднён;
- Сокращает влияние высоты компонентов на процесс дозирования;
- Обеспечивает стабильное нанесение малых точек и доз;
- Упрощает обслуживание за счёт съёмного модуля сопла.
|
Минимальная вязкость
|
1 сП |
|
Максимальная вязкость
|
250000 сП |
|
Вязкость материала
|
низкая, средняя, высокая |
|
Метод нанесения
|
дозирование |
|
Максимальная частота работы дозирующего клапана (Гц)
|
200 |
|
Мин. диаметр точки, мм
|
0,2 мм |
|
Рабочее давление
|
≥0,6 МПа |
|
Вес
|
685 г |
|
Габариты
|
50 × 180 × 150 мм |
|
Страна производства
|
КНР |
|
Гарантия
|
1 год |
