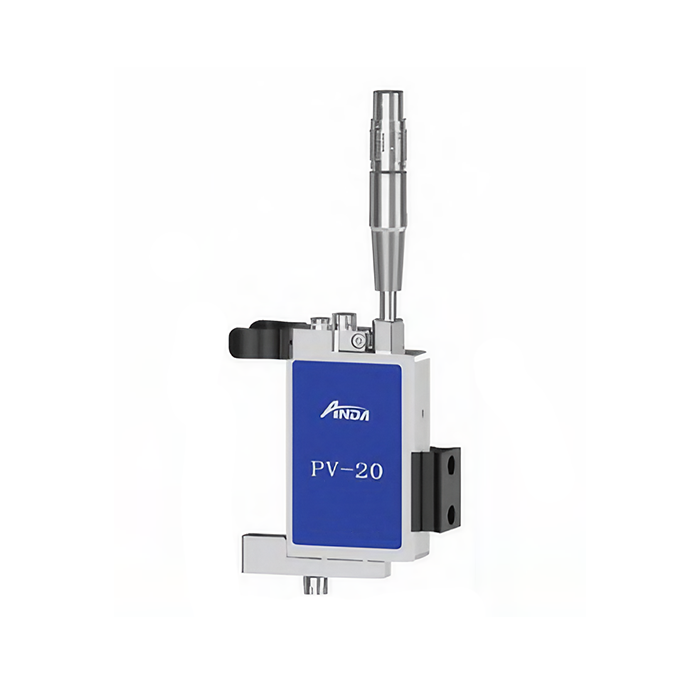

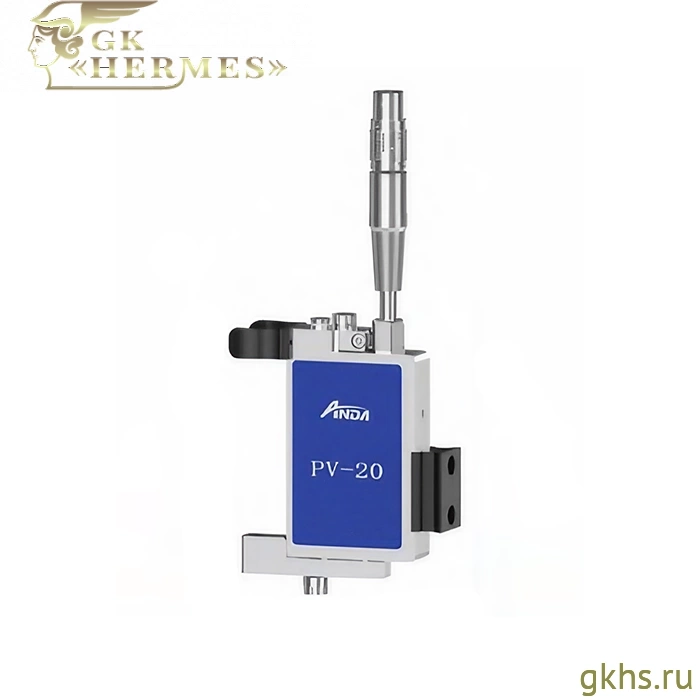

Anda PV-20 — бесконтактный пьезоэлектрический струйный клапан
Anda PV-20 — пьезоэлектрический струйный клапан для высокоточного бесконтактного дозирования жидких материалов низкой и средней вязкости. Клапан предназначен для микродозирования на печатных платах, гибких печатных платах, электронных сборках и других изделиях, где требуется высокая скорость нанесения, стабильный размер дозы и работа с малыми точками.
Подача материала осуществляется струйным способом без контакта сопла с поверхностью изделия. Такой метод позволяет наносить материал на участки с плотной компоновкой компонентов, перепадами высоты и ограниченным доступом. Клапан подходит для задач, где необходимо исключить механическое воздействие на плату, компонент или чувствительную поверхность.
В основе работы клапана используется пьезоэлектрический привод, который обеспечивает быстрое открытие и закрытие дозирующего узла. Максимальная рабочая частота достигает 1000 Гц, что позволяет применять клапан в высокопроизводительных процессах микродозирования. Минимальный диаметр точки составляет 0,2 мм, а минимальная ширина прямолинейного нанесения — 0,3 мм. Струйный принцип позволяет подавать материал в очень узкие зоны, включая участки порядка 100 мкм.
Клапан рассчитан на работу с материалами вязкостью до 500 000 сП. Встроенный нагревательный модуль позволяет поддерживать температуру рабочей камеры и подаваемого материала в диапазоне от 1 до 150 °C. Это помогает стабилизировать вязкость материала и поддерживать повторяемость нанесения при изменении внешних условий.
Поддерживаемые процессы:
- нанесение клеевых составов;
- прецизионное нанесение влагозащиты;
- корпусирование микросхем;
- заливка пространства под микросхемой (underfill);
- капсулирование выводов;
- двухэтапная инкапсуляция и защита (Dam & Fill);
- краевое приклеивание;
- заливка;
- точное локальное нанесение;
- микронанесение покрытий.
Конструкция клапана подходит для SMT-производства, сборки FPC/PCB, электронного корпусирования, светотехнической и энергетической отрасли, а также других процессов, где требуются высокая точность, скорость и компактность дозирующего узла.
|
Максимальная вязкость
|
500000 сП |
|
Вязкость материала
|
низкая, средняя, высокая |
|
Метод нанесения
|
дозирование |
|
Максимальная частота работы дозирующего клапана (Гц)
|
1000 |
|
Мин. диаметр точки, мм
|
0,2 мм |
|
Рабочее давление
|
≥0,3 МПа |
|
Вес
|
500 г |
|
Габариты
|
16 × 97,2 × 118,1 мм |
|
Страна производства
|
КНР |
|
Гарантия
|
1 год |
