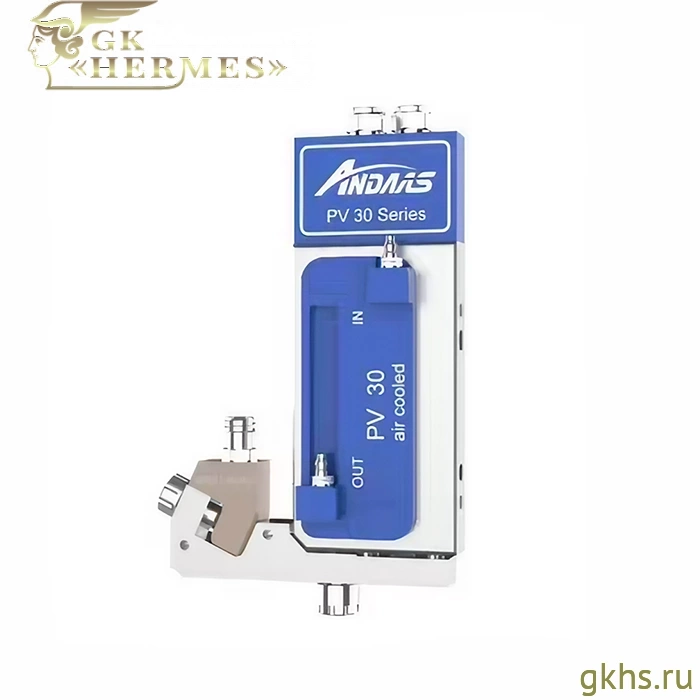

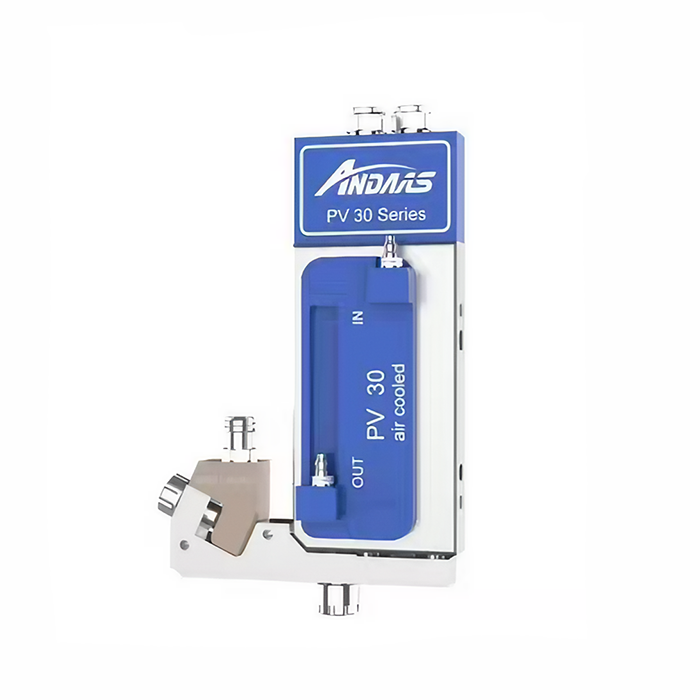

Anda PV-30 — пьезоэлектрический струйный клапан бесконтактного типа

Anda PV-30 — высокоточный пьезоэлектрический струйный клапан для бесконтактного дозирования жидких и пастообразных материалов. Клапан предназначен для нанесения микродоз, точек и тонких линий без контакта иглы с поверхностью изделия, при работе с миниатюрными компонентами, неровными поверхностями, труднодоступными зонами и изделиями, чувствительными к механическому воздействию.

Клапан использует пьезоэлектрический привод, обеспечивающий быстрое открытие и закрытие дозирующего узла. За счёт этого клапан формирует стабильные капли малого объёма и позволяет точно контролировать начало и окончание подачи материала. Бесконтактный принцип нанесения помогает исключить столкновение иглы с изделием, уменьшить риск повреждения поверхности и снизить простои, связанные с корректировкой высоты по оси Z.

Клапан подходит для высокоскоростного нанесения клеевых составов, герметиков, силиконов, флюсов, масел, смазок, материалов для покрытий, УФ-клеёв, материалов для нижнего заполнения, медицинских материалов и серебросодержащих паст. Применяется в производстве электроники, микроэлектроники, модулей, датчиков, LED-компонентов и других изделий, где требуется точная подача материала в малом объёме.

Максимальная скорость струйного дозирования PV-30 составляет до 800 циклов/с. Минимальный диаметр точки — 0,3 мм, минимальная ширина линии — 0,35 мм. Клапан работает с материалами вязкостью от 1 до 2000000 сП и поддерживает давление подачи воздуха в диапазоне 0–0,7 МПа.

Конструкция клапана предусматривает быстросъёмное сопло и электронную регулировку параметров. Пьезоэлектрический элемент рассчитан на длительный срок службы — до 600 млн циклов. Отклонение по объёму дозирования находится в пределах 1%.

Особенности

• Бесконтактное струйное нанесение. Материал выбрасывается на поверхность изделия без контакта иглы с платой или компонентом. Помимо снижения риска повреждения изделия, это также упрощает работу с неровными поверхностями.
• Пьезоэлектрический привод. Быстрое срабатывание клапана позволяет формировать микродозы, точки и тонкие линии с высокой повторяемостью.
• Высокая скорость дозирования. Клапан рассчитан на струйное нанесение со скоростью до 800 циклов/с.
• Работа с малыми точками и тонкими линиями. Минимальный диаметр точки составляет 0,3 мм, минимальная ширина линии — 0,35 мм.
• Широкий диапазон вязкости.Клапан может работать с материалами вязкостью от 1 до 2 000 000 сП, включая жидкие и пастообразные составы.
• Быстросъёмное сопло. Конструкция упрощает обслуживание, замену сопла и переналадку под разные материалы.
• Программная корректировка параметров. Пьезоэлектрический привод позволяет выполнять настройку и корректировку подачи через программное управление.
• Нанесение в труднодоступные зоны. Клапан может подавать материал в узкие пространства, где контактное игольчатое дозирование затруднено.
• Снижение зависимости от перемещения по оси Z. За счёт струйного принципа не требуется точное позиционирование иглы по высоте перед каждой точкой.
