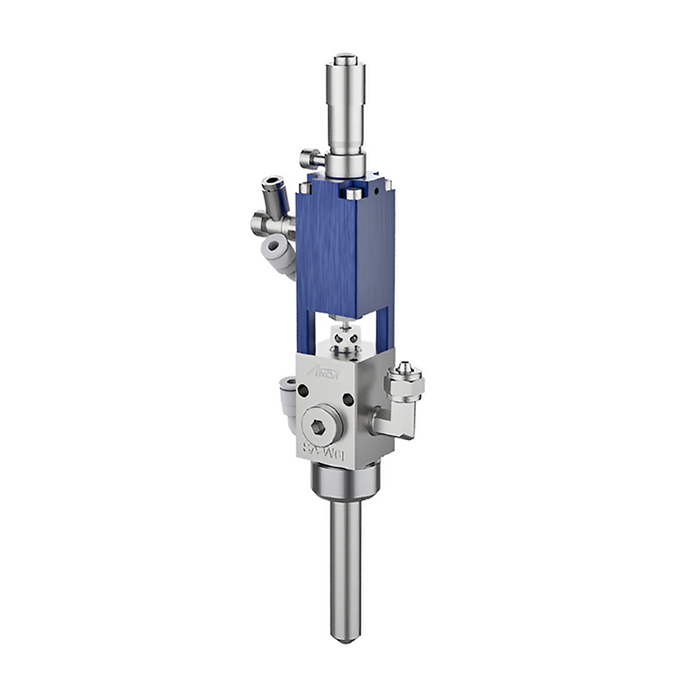

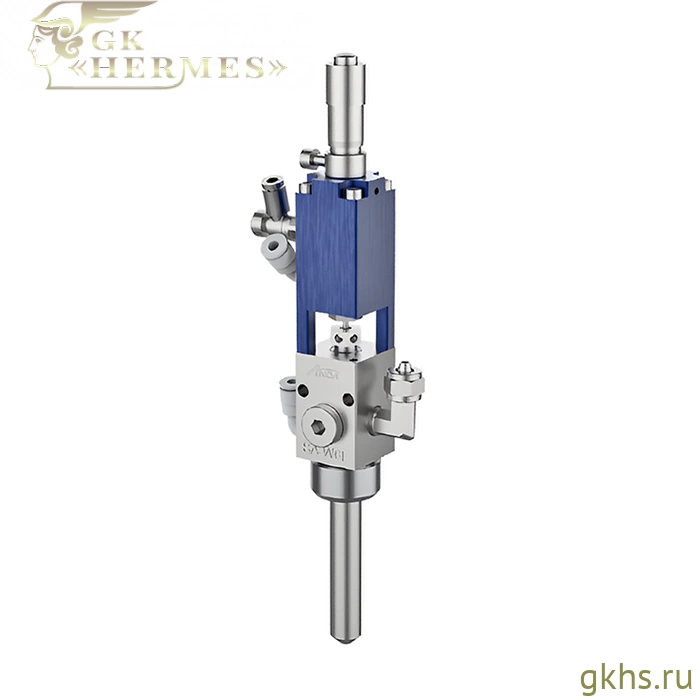

Anda SA-W6L — универсальный клапан мелкодисперсного распыления

Anda SA-W6L — высокоточный жидкостно-газовый распылительный клапан, предназначенный для конусного нанесения крупных зон влагозащитных и функциональных покрытий на печатные платы и электронные изделия. Клапан обеспечивает стабильное формирование факела распыления и точный контроль объёма подаваемого материала для получения равномерного покрытия с высокой повторяемостью результатов. Эту модель можно считать основным рабочим клапаном Anda: в зависимости от сложности он может покрывать от 80 до 100% платы.

В конструкции клапана используется двухканальная пневматическая система управления открытием и закрытием, обеспечивающая точное дозирование распыляемого материала. Внутренняя распределительная конструкция и специальная система герметизации рабочей среды способствуют снижению частоты замены уплотнительных элементов, увеличению срока службы клапана и упрощению его технического обслуживания.

Преимущества

• Широкий диапазон применяемых материалов. Клапан поддерживает работу с покрытиями вязкостью от 0 до 3500 сП, включая акриловые, силиконовые и УФ-отверждаемые составы. Толщина покрытия материалов на основе растворителей составляет от 10 до 100 мкм.
• Гибкая настройка параметров распыления. Расход материала и давление распыления регулируются независимо друг от друга, что позволяет адаптировать процесс под требования различных покрытий и оптимизировать качество распыления. Ширина одной линии распыления составляет 4–12 мм.
• Оптимален для обработки больших площадей. При нанесении покрытия на крупные участки печатных узлов снижается вероятность контакта сопла с установленными на плате компонентами.
• Минимальное образование остатков материала. Выступающая конструкция сопла препятствует накоплению покрытия в рабочей зоне и облегчает очистку клапана.
• Увеличенный ресурс эксплуатации. Специальная конструкция герметизации предотвращает проникновение материала внутрь пневматического цилиндра, способствуя повышению долговечности клапана.
• Расширенные возможности интеграции. При установке на машины для нанесения покрытий ANDA клапан может работать с наклоном до 35° и вращением на 360°, что позволяет эффективно наносить покрытия на изделия сложной конфигурации.

Совместимые материалы

• Акриловые смолы;
• Силиконовые смолы;
• УФ-отверждаемые смолы и другие жидкие материалы, применяемые для поверхностного нанесения покрытий.

Клапан Anda SA-W6L является универсальным решением для автоматизированных систем селективного нанесения влагозащитных покрытий и подходит для задач, требующих сочетания высокой точности, гибкой настройки параметров распыления и удобства эксплуатации.
