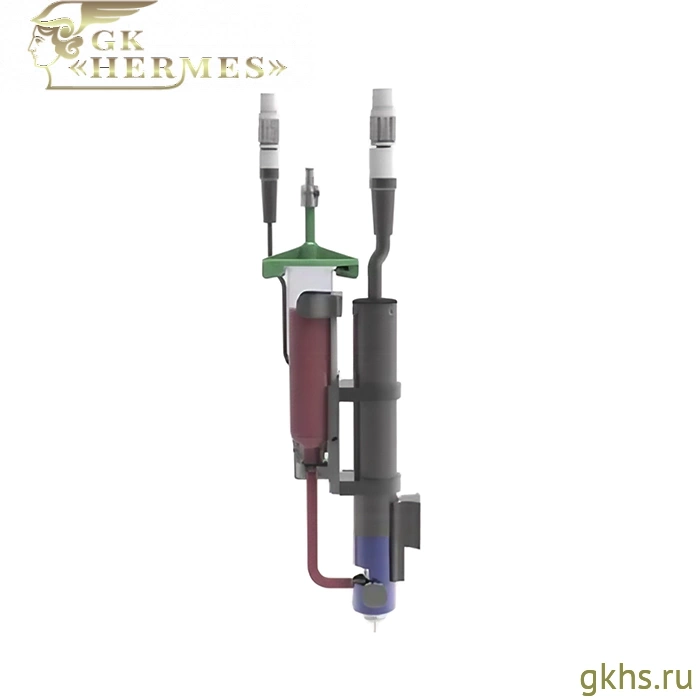

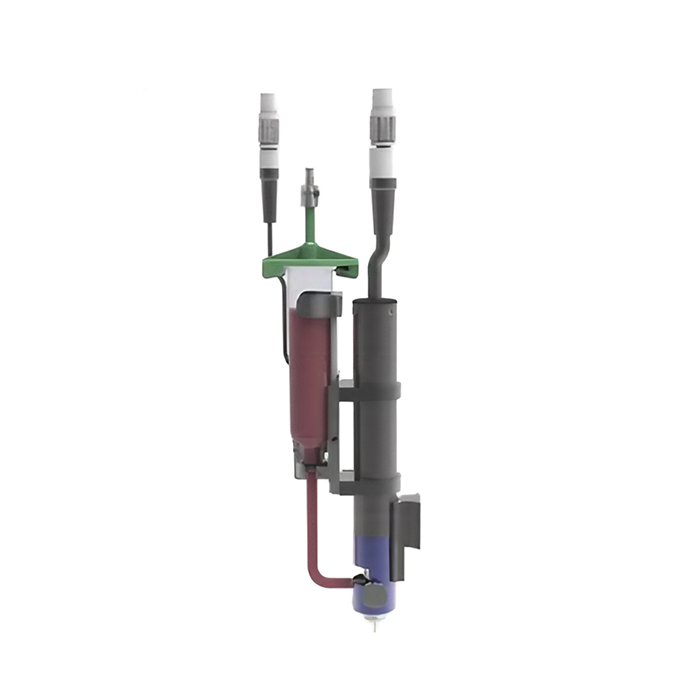

Anda SV-06 — шнековый клапан для точного контактного дозирования
Anda SV-06 — шнековый дозирующий клапан для точного контактного нанесения вязких технологических материалов. Клапан предназначен для дозирования паяльных паст, клеевых составов, демпфирующих смазок, теплопроводящих материалов и составов для капсулирования в производстве электроники.
Принцип работы основан на вращении шнека: материал поступает в дозирующий узел и механически перемещается к выходному соплу. Такой принцип позволяет контролировать подачу материала, формировать стабильную дозу и работать с составами, для которых важны равномерность нанесения и воспроизводимость объёма.
Клапан подходит для операций локального дозирования на печатных платах, электронных модулях и отдельных компонентах. Может использоваться для нанесения паяльной пасты, клеёв, теплопроводящих составов, капсулирования выводов, Dam & Fill и других задач, где требуется точная подача материала на ограниченную область.
Конструкция клапана предусматривает возможность выбора шага шнека под конкретный процесс: для более точного дозирования малых объёмов или для увеличения скорости подачи. Вариативность и гибкость при смене материала и/или типа нанесения увеличивается также с помощью быстросъёмного соединения Luer Lock — оно упрощает замену игл и переналадку оборудования.
Минимальный объём дозирования составляет 0,05 мкл, а диапазон расхода — 1,38–160 мкл/мин. Благодаря компактной конструкции клапан можно интегрировать в автоматизированные системы дозирования и селективного нанесения материалов.
Особенности и преимущества
- Шнековый принцип дозирования. Клапан не просто открывает и закрывает поток, а механически “выдавливает” материал вращающимся шнеком. За счёт этого лучше контролируется подача паст, клеёв, смазок и теплопроводящих составов, которые сложно дозировать обычной отсечкой потока.
- Работа с очень вязкими материалами. Клапан рассчитан на материалы вязкостью до 1 000 000 сП и подходит для паяльных паст, густых клеёв, термопаст, демпфирующих смазок.
- Точное дозирование малых объёмов для локального нанесения. Минимальный объём дозирования составляет 0,05 мкл.
- Возможность выбора шага шнека. Можно подобрать конфигурацию под задачу: либо точнее дозировать малые объёмы, либо увеличить подачу.
- Соединение Luer Lock. Быстросъёмное крепление ускоряет замену игл и сопел, упрощает обслуживание дозирующего узла, делает удобнее переналадку под разные материалы.
- Компактная конструкция. Габариты клапана позволяют использовать его в большинстве автоматизированных установках дозирования и нанесения материалов.
- нанесение паяльной пасты;
- дозирование клеевых составов;
- нанесение демпфирующих смазок;
- нанесение теплопроводящих материалов;
- капсулирование выводов и контактов;
- нанесение по технологии двухэтапной инкапсуляции и защиты (Dam & Fill);
- локальное дозирование материалов на печатных платах и электронных сборках.
Шнековый клапан Anda SV-06 наилучшим образом подходит для паст и наполненных материалов там, где нужна не струя, а аккуратная контактная подача на конкретную точку или участок. Он особенно уместен не для быстрого нанесения, а для задач, подразумевающих густой материал, механический контроль дозировки и стабильную геометрию нанесения малых доз.
|
Максимальная вязкость
|
1000000 сП |
|
Вязкость материала
|
высокая |
|
Метод нанесения
|
дозирование |
|
Рабочее давление
|
≥0,4 МПа |
|
Вес
|
320 г |
|
Габариты
|
576 × 109,5 × 278 мм |
|
Страна производства
|
КНР |
|
Гарантия
|
1 год |
