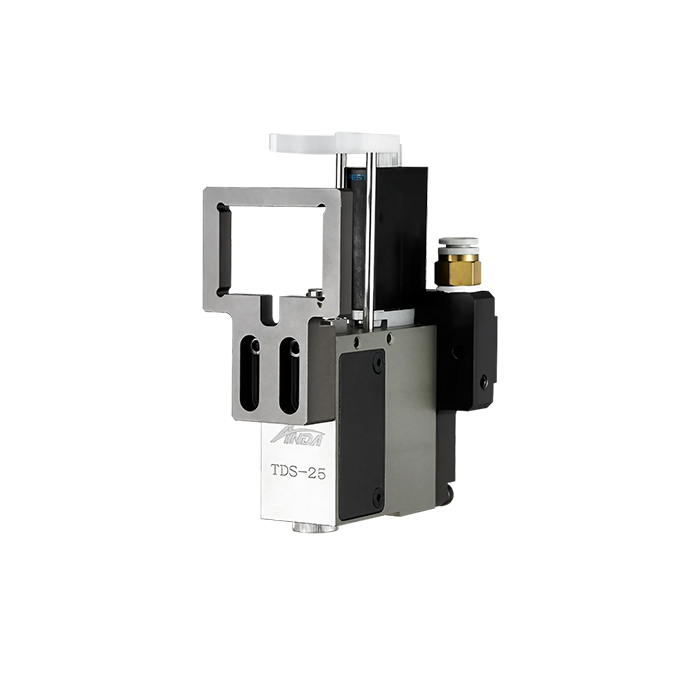

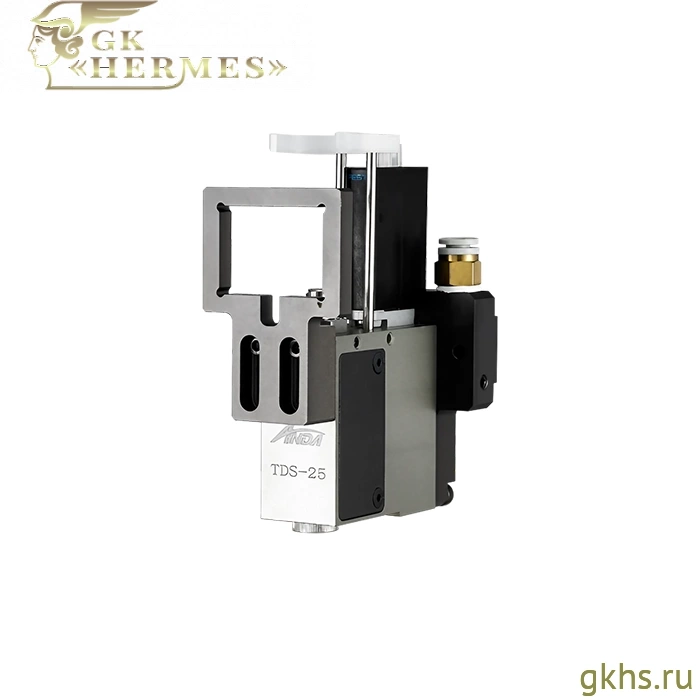

Anda TDS-25 — контактный слайд-клапан
Anda TDS-25 — контактный слайд-клапан для точного дозирования жидких, клеевых и пастообразных материалов. Предназначен для процессов, где требуется стабильная подача материала, быстрое открытие и закрытие потока, аккуратное формирование точки и снижение дефектов, связанных с остаточным давлением в дозирующем узле.
Клапан работает по контактной схеме дозирования: материал подаётся через сопло в непосредственной близости к изделию или с контролируемым контактом с зоной нанесения. Такая конструкция подходит для операций, где важны управляемая подача, стабильная геометрия точки и работа с материалами, которые удобнее наносить через контактный дозирующий узел.
Применяется в производстве электроники для корпусирования микросхем, нанесения паяльной пасты, герметизации выводов, COB-капсулирования, приклеивания рамок и операций заливки. Также он может использоваться для локального нанесения клеёв, герметиков, паст и технологических покрытий на печатные платы, электронные сборки и другие изделия.
Одна из ключевых особенностей клапана — отсутствие остаточного давления после отсечки потока. Такая схема помогает уменьшить риск подтекания, образования нитей и нестабильной формы дозы после завершения подачи. Также можно выделить высокую линейность нанесения, отсутствие пузырей, хорошую герметичность и увеличенный межсервисный интервал.
Съёмный модуль проточной части можно демонтировать отдельно и очищать в ультразвуковой ванне. Это упрощает обслуживание клапана при работе с вязкими материалами, пастами и составами, склонными к загрязнению дозирующего узла. При необходимости клапан может использоваться с разными типами шприцев для сокращения времени замены материала при переналадке.
Преимущества
- Быстрое включение и отключение подачи;
- Износостойкая плоская уплотнительная структура;
- Отсутствие пузырей;
- Хорошая герметичность;
- Гибкость при работе с различными материалами;
- Быстрая отсечка потока;
- Отсутствие остаточного давления;
- Длительный межсервисный интервал;
- Съёмный модуль проточной части.
Поддерживаемые процессы
- нанесение покрытий;
- корпусирование микросхем;
- нанесение паяльной пасты;
- герметизация выводов;
- COB-капсулирование;
- приклеивание рамок;
- заливка.
|
Минимальная вязкость
|
100 сП |
|
Максимальная вязкость
|
100000 сП |
|
Вязкость материала
|
средняя, высокая |
|
Метод нанесения
|
дозирование |
|
Максимальная частота работы дозирующего клапана (Гц)
|
200 |
|
Мин. диаметр точки, мм
|
0,3 мм |
|
Рабочее давление
|
≥0,5 МПа |
|
Вес
|
300 г |
|
Габариты
|
55 × 83 × 182 мм |
|
Страна производства
|
КНР |
|
Гарантия
|
1 год |
