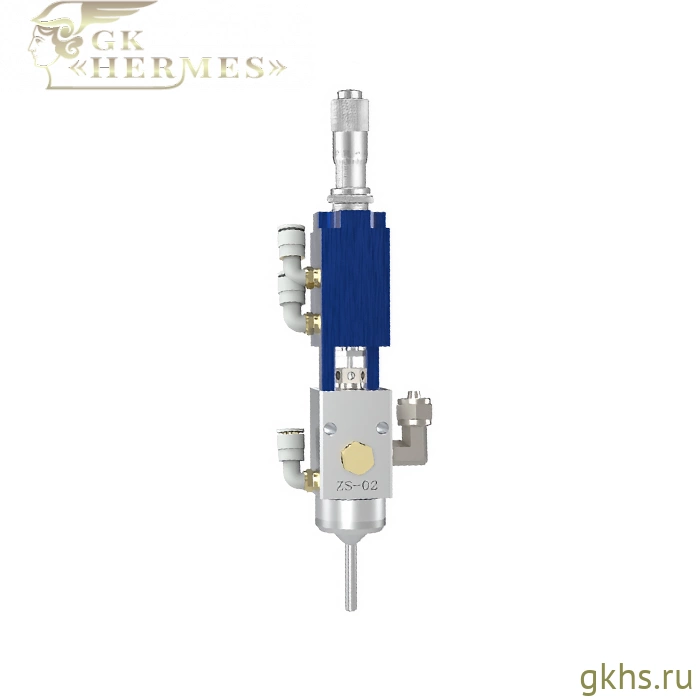

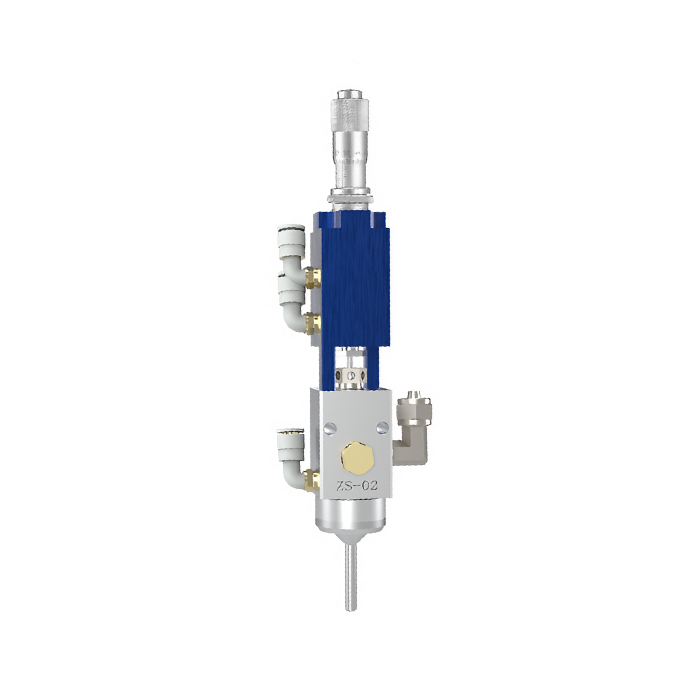

Anda ZS-02 — игольчатый распылительный клапан для локального нанесения влагозащитных покрытий

Anda ZS-02 — высокоточный игольчатый распылительный клапан гибридного жидкостно-газового типа, предназначенный для селективного нанесения влагозащитных и функциональных покрытий на печатные платы и электронные изделия. Клапан реализует технологию распыления с малым расходом материала и низким давлением, обеспечивая формирование равномерного рисунка распыления диаметром 1,6–1,9 мм и позволяя выполнять локальное нанесение покрытий с высокой точностью.

Подходит для покрытий на основе растворителей и безрастворительных составов, даёт чёткую границу нанесения и равномерное покрытие на высокой скорости.

В конструкции клапана применяется двухканальная пневматическая система управления открытием и закрытием, обеспечивающая точный контроль объёма распыляемого материала. Внутренняя распределительная конструкция и специальная система герметизации рабочей среды позволяют снизить частоту замены уплотнительных колец, увеличить срок службы клапана и упростить его техническое обслуживание.

Преимущества

• Высокая точность локального нанесения. Благодаря технологии распыления с малым расходом материала и низким давлением клапан формирует равномерный рисунок распыления диаметром 1,6–1,9 мм, идеальный для обработки небольших и труднодоступных участков изделий.
• Сверхузкая линия распыления. Ширина одной линии распыления составляет 2–5 мм, что позволяет наносить покрытия на ограниченные зоны печатных узлов без ухудшения качества обработки.
• Гибкая настройка параметров процесса. Расход материала и давление распыления регулируются независимо друг от друга, позволяя адаптировать параметры нанесения под требования различных покрытий и оптимизировать качество распыления.
• Микрометрическая регулировка расхода материала. Наличие микрометрической регулировки обеспечивает точную настройку подачи материала и способствует высокой линейности процесса распыления.
• Стабильность процесса нанесения. Клапан характеризуется высокой эффективностью преобразования и стабильной линейностью распыления, что способствует получению повторяемых результатов при серийном производстве.
• Минимизация загрязнений и простота обслуживания. Раздельная конструкция модулей клапана предотвращает попадание материала в воздушную полость, а выступающая конструкция сопла препятствует накоплению остатков покрытия, облегчая очистку и обслуживание оборудования.
• Широкая совместимость с покрытиями. Клапан поддерживает работу с материалами вязкостью от 30 до 3500 сП, включая экологически безопасные покрытия.
• Удобство обработки крупных участков. При нанесении покрытия на большие площади снижается вероятность контакта сопла с установленными на плате компонентами.

Совместимые материалы

• Акриловые смолы;
• Силиконовые смолы;
• УФ-отверждаемые смолы и другие материалы для поверхностного нанесения покрытий.

Клапан подходит для селективного нанесения покрытий, где предъявляются повышенные требования к локализации покрытия, минимальному расходу материала, стабильности распыления и качеству формирования границ покрытия.
