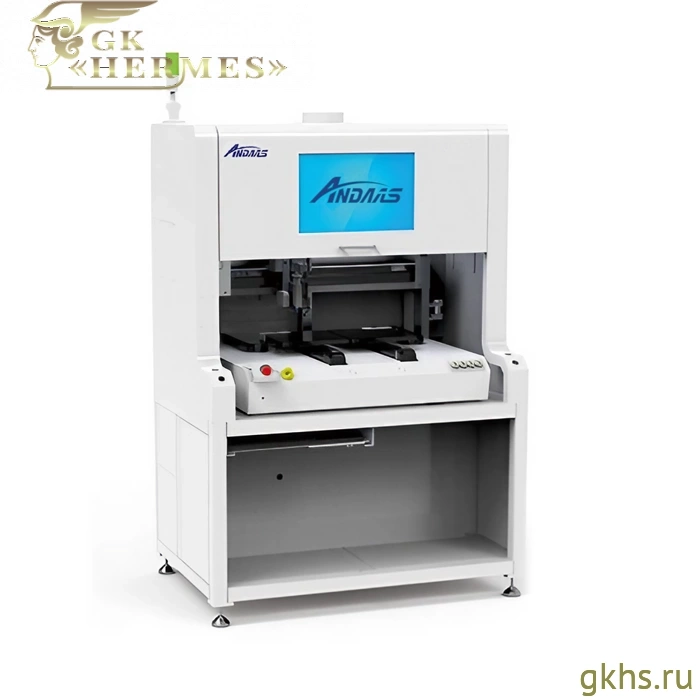

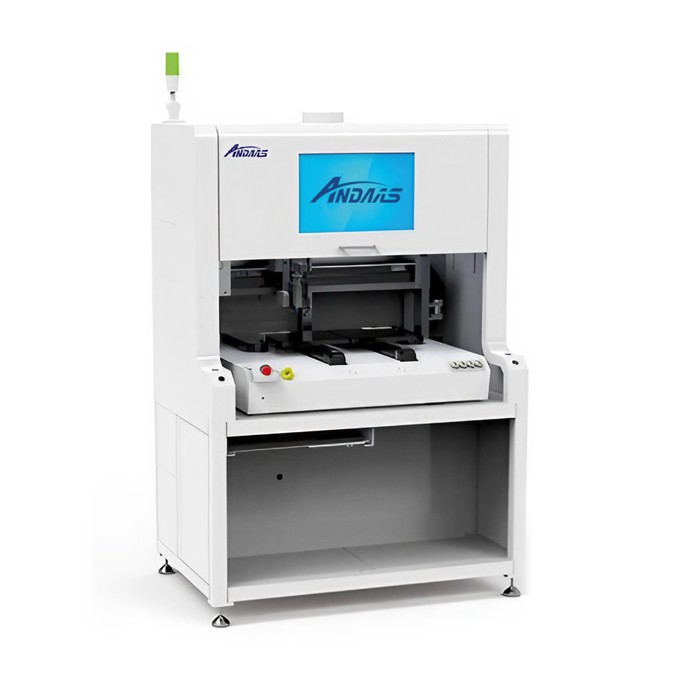

Anda HSV-200D — закрытая настольная машина нанесения влагозащиты с двумя рабочими зонами

Anda HSV-200D — настольная офлайн-машина закрытого типа для автоматизированного дозирования и нанесения материалов, предназначенная для работы с печатными платами, электронными модулями и другими изделиями. Оборудование может использоваться для нанесения влагозащитных покрытий, клеевых составов, герметиков и других технологических материалов, когда требуется точное позиционирование, повторяемость траектории и стабильная подача материала в лабораторных, опытных и малосерийных производственных процессах.

Закрытая корпусная конструкция делает машину более подходящей для производственных участков, где важно отделить рабочую зону нанесения от окружающего пространства, повысить безопасность оператора и организовать более контролируемый процесс по сравнению с открытыми настольными системами. При этом модель сохраняет офлайн-формат работы и не требует обязательного встраивания в конвейерную линию.

Перемещение выполняется по четырём осям X1, Y1, Z1 и Y2. Для привода используются сервомоторы, обеспечивая контролируемое движение дозирующего узла и повторяемость ±0,025 мм. Максимальная скорость перемещения составляет 800 мм/с, стандартная рабочая зона — X1/X2 260 мм, Y1/Y2 260 мм и Z 100 мм.

В стандартной конфигурации машина комплектуется одним клапаном и рассчитана на работу с ёмкостью материала 30 см³. В состав стандартных функций входят CCD-визуальное позиционирование, электростатический интерфейс и интерфейс RS232 для сканера. Также предусмотрены вакуумная очистка сопла, автоматическая инспекция нанесения, меню оператора, звуковая и визуальная аварийная сигнализация.

Наличие двух рабочих зон подходит для организации поочерёдной обработки изделий: пока одна зона используется для нанесения материала, вторая может быть подготовлена для следующей операции. Оборудование соответствует стандарту CE, подключается к сети 220 В, 50/60 Гц, требует подачу сжатого воздуха давлением более 0,65 МПа и имеет номинальную мощность 1,5 кВт.

Особенности

• закрытое настольное офлайн-исполнение;
• автоматизация локального нанесения;
• четырёхосевая система перемещения;
• сервоприводы по осям;
• CCD-визуальное позиционирование;
• автоматическая инспекция нанесения;
• вакуумная очистка сопла;
• поддержка сканера;
• ESD-интерфейс.

Управление и интеграция

• IPC + карта управления движением;
• Anda Software + Windows OS;
• Визуальное программирование;
• Интерфейс RS232 для подключения сканера;
• Соответствие стандарту CE.

Anda HSV-200D подойдёт производствам электроники, лабораториям и опытным участкам, где требуется автономная машина для точного дозирования и нанесения материалов на печатные платы и электронные сборки. Модель особенно уместна для задач с ручной загрузкой изделий, частой переналадкой, визуальным программированием и необходимостью стабильного нанесения покрытий, клеёв, герметиков, паст и других технологических составов.
