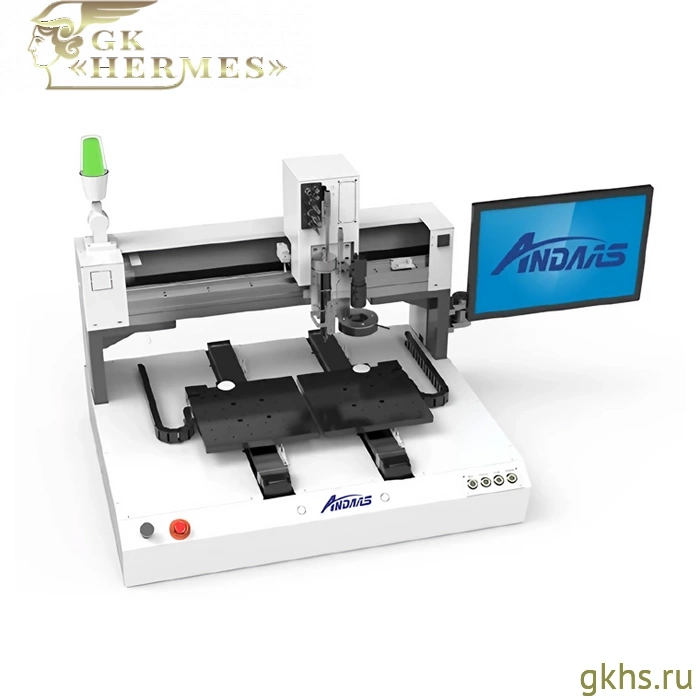

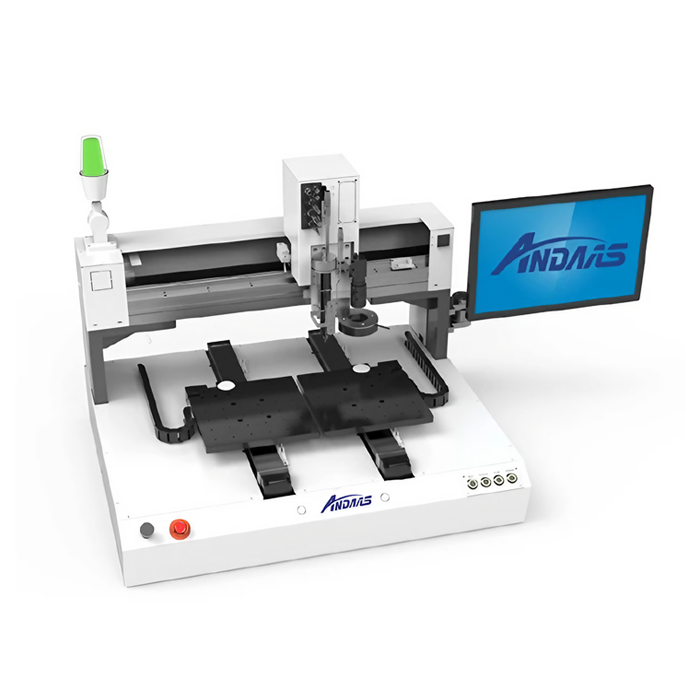

Anda TSV-200D — настольная машина нанесения влагозащиты с двумя рабочими зонами

Anda TSV-200D — настольная офлайн-машина для автоматизированного дозирования и нанесения материалов на печатные платы, электронные модули и другие изделия. Может использоваться для нанесения влагозащитных покрытий, клеевых составов, герметиков и других технологических материалов в случаях, когда требуется точное позиционирование, повторяемость траектории и стабильная подача материала в лабораторных, опытных и мелкосерийных производственных процессах.

Установка относится к компактным настольным системам и не требует встраивания в конвейерную линию. Она подходит для лабораторий, участков технологической отработки, ремонта, опытного производства и небольших серий, где важно быстро запускать программы нанесения без организации полноценной автоматической линии. В отличие от более габаритных закрытых систем, Anda TSV-200D размещается на рабочем столе и подходит для задач, где приоритетны компактность, доступность рабочей зоны и гибкая переналадка.

Наличие двух рабочих зон подходит для организации поочерёдной обработки изделий: пока одна зона используется для нанесения материала, вторая может быть подготовлена для следующей операции. Для привода используются сервомоторы, обеспечивая контролируемое движение дозирующего узла и повторяемость ±0,025 мм. Максимальная скорость перемещения составляет 800 мм/с. Соответствует стандарту CE, подключается к сети 220 В, 50/60 Гц, требует подачу сжатого воздуха давлением более 0,65 МПа и имеет номинальную мощность 1,3 кВт.

В стандартной конфигурации конструкция предусматривает один клапан с картриджем объёмом 30CC (при необходимости по запросу количество клапаном может быть увеличено до двух). Для поддержания стабильности процесса предусмотрена вакуумная очистка сопла, автоматическая инспекция нанесения, CCD-визуальное позиционирование, звуковая и визуальная сигнализация, а также меню оператора для контроля состояния оборудования.

Особенности

• настольное офлайн-исполнение;
• фокус на точное локальное нанесение;
• четырёхосевая система перемещения;
• сервоприводы по осям;
• CCD-визуальное позиционирование;
• автоматическая инспекция нанесения;
• вакуумная очистка сопла;
• поддержка сканера;
• ESD-интерфейс.

Управление и интеграция

• IPC + карта управления движением;
• Anda Software + Windows OS;
• Визуальное программирование;
• Интерфейс RS232 для подключения сканера;
• Соответствие стандарту CE.

Преимущества

• Позволяет автоматизировать нанесение влагозащитных и технологических материалов без запуска полноценной конвейерной линии.
• Подходит для лабораторной отработки процесса, опытных партий и небольших производственных серий.
• Обеспечивает более стабильное нанесение по сравнению с ручным дозированием.
• Помогает снизить влияние оператора на качество нанесения материала.
• Компактное настольное исполнение упрощает размещение оборудования на производственном участке.
• Визуальное программирование ускоряет подготовку программ для разных изделий.
• CCD-позиционирование повышает точность привязки траектории к плате.
• Вакуумная очистка сопла и автоматическая инспекция помогают поддерживать качество и повторяемость процесса.
