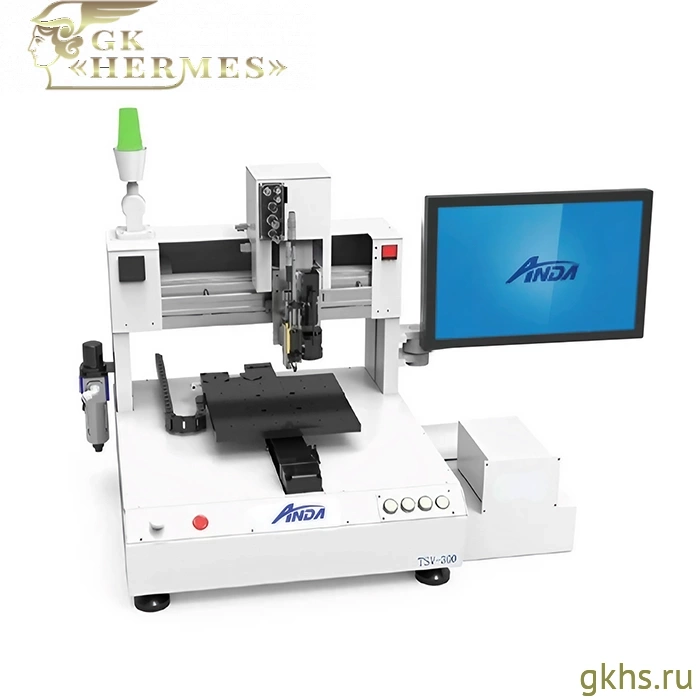

Anda TSV-300 — компактная настольная система дозирования и нанесения материалов
Anda TSV-300 — компактная настольная офлайн-машина дозирования и нанесения материалов, предназначенная для работы с печатными платами, электронными модулями и изделиями малых габаритов. Оборудование применяется для точного нанесения защитных покрытий, паст, герметиков и других технологических составов в лабораториях, на опытных участках и в малосерийном производстве.
Модель рассчитана на автономную работу вне конвейерной линии. Подходит для задач, где требуется автоматизировать нанесение материала, но нет необходимости использовать крупногабаритную поточную систему. За счёт настольного исполнения оборудование можно разместить на отдельном рабочем месте и применять для изделий с частой сменой программ нанесения.
Машина использует трёхосевую систему перемещения X/Y/Z с сервоприводами. Рабочая область составляет X — 260 мм, Y — 260 мм, Z — 100 мм и подходит для локального нанесения материалов на небольшие платы, модули, датчики, LED-компоненты и другие электронные изделия.
Максимальная скорость перемещения составляет 800 мм/с, повторяемость — ±0,025 мм. Управление машиной построено на базе IPC и карты управления движением. Программное обеспечение Anda Software работает под Windows OS, а подготовка программ выполняется в визуальном режиме.
Стандартная конфигурация TSV-300 предусматривает один клапан и работу с материалом из ёмкости 30 см³. Для стабильности процесса предусмотрены вакуумная очистка сопла, автоматическая инспекция нанесения, меню оператора, звуковая и визуальная аварийная сигнализация. В стандартные функции также входят CCD-визуальное позиционирование, электростатический интерфейс и RS232-интерфейс для подключения сканера.
Особенности
- компактное настольное исполнение;
- офлайн-формат работы;
- Трёхосевая система;
- сервоприводная система перемещения;
- CCD-визуальное позиционирование;
- визуальное программирование;
- вакуумная очистка сопла;
- автоматическая инспекция нанесения.
Anda TSV-300 подойдёт производствам электроники, лабораториям и опытным участкам, где требуется компактность вкупе с точным дозированием и нанесением. Модель особенно уместна для работы с небольшими изделиями, частой смены программ, ручной загрузки и задач, где важны высокая повторяемость, визуальное позиционирование и минимальная занимаемая площадь оборудования.
|
Тип установки
|
Настольная |
|
Количество клапанов
|
1 (стандарт), 2 (опция) |
|
Рабочая зона (X×Y×Z), мм
|
260 × 260 × 100 |
|
Повторяемость, мм
|
±0,025 |
|
Макс. скорость перемещения
|
800 мм/с |
|
Мощность
|
1 кВт |
|
Питание
|
220 В, 50/60 Гц |
|
Вес
|
105 кг |
|
Габариты
|
810 × 660 × 760 мм |
|
Страна производства
|
КНР |
|
Гарантия
|
1 год |
