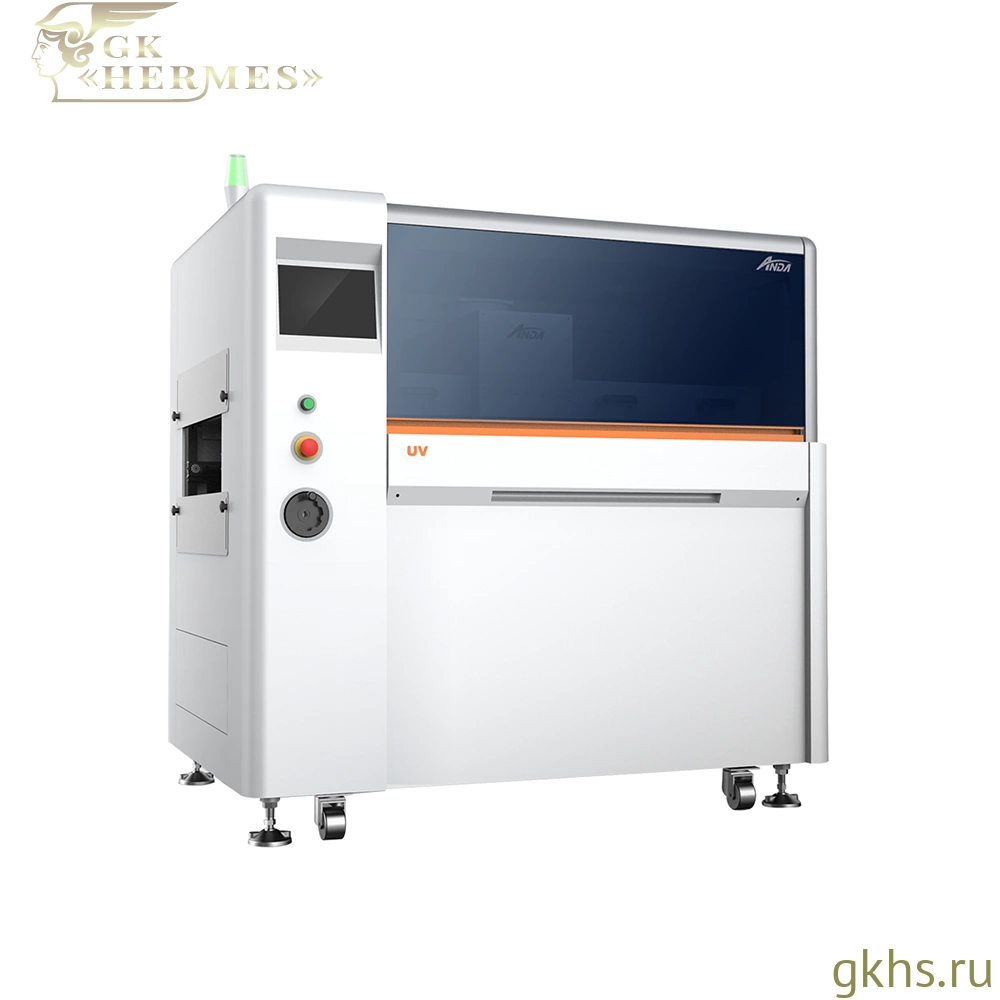

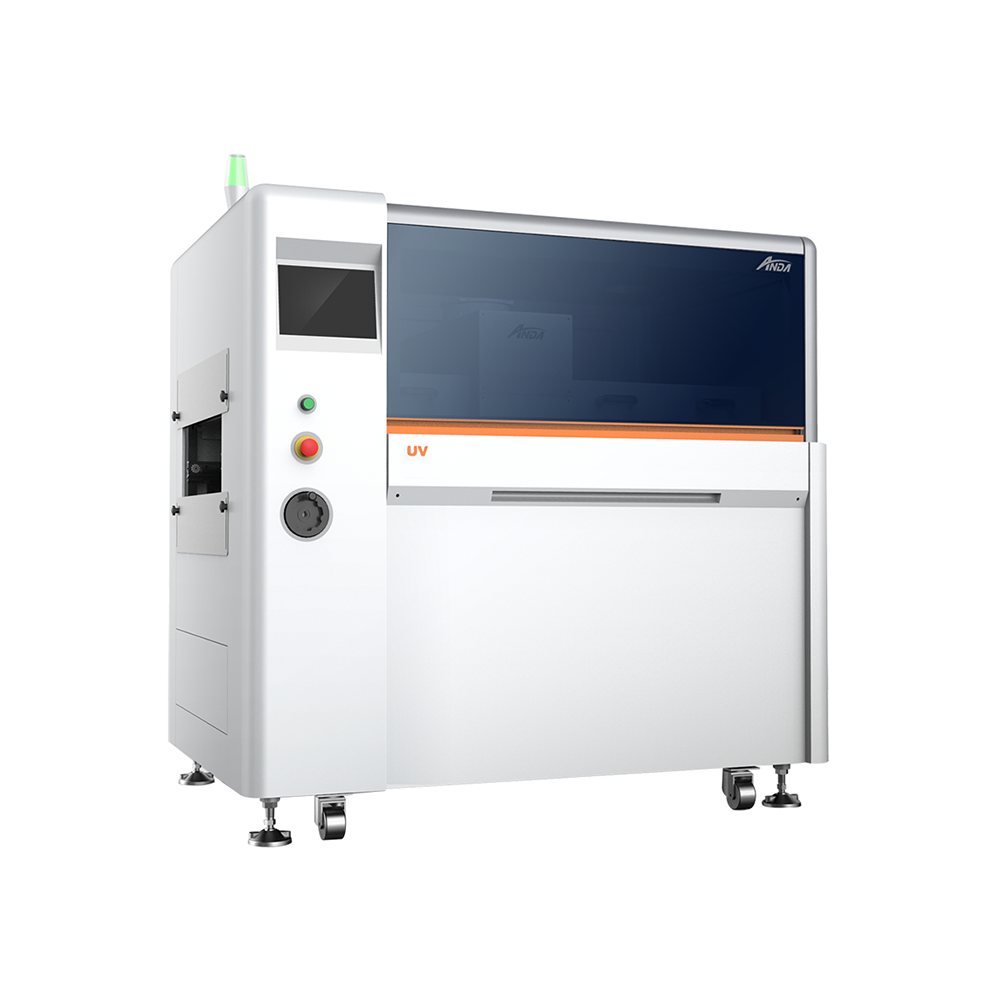

Anda UV-1 — печь УФ-отверждения с верхним источником излучения

Anda UV-1 — конвейерная УФ-печь для отверждения влагозащитных покрытий, клеевых материалов и УФ-отверждаемых чернил на печатных платах и электронных сборках. Оборудование предназначено для встраивания в производственные линии электроники и применяется после нанесения покрытия, когда требуется быстрое и контролируемое отверждение под воздействием ультрафиолетового излучения.

Конфигурация печи с одной верхней группой источников УФ-излучения, расположенной над конвейерной дорожкой, подходит для технологических процессов, где материал наносится на верхнюю сторону изделия и не требуется одновременное воздействие снизу.

Печь поддерживает работу с различными типами УФ-источников, включая ртутные, безэлектродные и светодиодные модули. Это позволяет подбирать конфигурацию под конкретный материал и технологический режим: влагозащитное покрытие, клей или УФ-отверждаемые чернила.

Для настройки процесса предусмотрена регулировка мощности излучения. Частотное управление питанием помогает поддерживать стабильный выход УФ-энергии для повторяемости результата при серийной обработке изделий. Настройка интенсивности позволяет адаптировать оборудование под толщину слоя, свойства материала и требуемую скорость прохождения платы через рабочую зону.

Конвейерная система обеспечивает непрерывное перемещение изделий через зону отверждения. Скорость транспортирования составляет 0,3–3,2 м/мин, высота конвейерной цепи — 900 ± 20 мм, допустимая высота компонентов — ±100 мм. Стандартное направление движения — слева направо, также возможно исполнение с направлением справа налево. Максимальная равномерно распределённая нагрузка составляет 4 кг/м.

Для интеграции в автоматизированные линии предусмотрен интерфейс SMEMA. Управление осуществляется через ПЛК и сенсорную панель, что упрощает настройку параметров и работу оператора в поточном производстве.

Особенности

• Одностороннее УФ-отверждение с верхней стороны изделия.
  UV-1 оснащается одной верхней группой источников УФ-излучения и подходит для процессов, где покрытие, клей или чернила наносятся на верхнюю сторону печатного узла и не требуют одновременного нижнего воздействия.
• Базовая конфигурация линейки UV без лишнего усложнения процесса.
  Модель Anda UV-1 — рациональное решение для стандартных операций УФ-полимеризации в поточной линии, где достаточно одного верхнего модуля отверждения.
• Гибкость под разные УФ-отверждаемые материалы.
  Печь может работать с различными типами УФ-источников, включая ртутные, безэлектродные и светодиодные модули, что позволяет адаптировать оборудование под влагозащитные покрытия, клеевые материалы и УФ-отверждаемые чернила.
• Настройка интенсивности под технологический режим.
  Регулировка мощности излучения позволяет подбирать параметры отверждения под свойства материала, толщину нанесённого слоя и скорость прохождения изделия через рабочую зону.
• Стабильность процесса в серийном производстве.
  Частотное управление питанием помогает поддерживать стабильный выход УФ-энергии, что важно для повторяемого результата при обработке партий печатных плат и электронных сборок.
• Интеграция в автоматизированные линии.
  Конвейерное исполнение, управление через ПЛК и сенсорную панель, а также поддержка SMEMA позволяют использовать машину в составе линий нанесения и отверждения влагозащитных покрытий.

Преимущества

• Подходит для поточного УФ-отверждения материалов на печатных платах и электронных сборках.
• Позволяет организовать одностороннее верхнее отверждение без усложнения линии нижним источником излучения.
• Даёт возможность адаптировать интенсивность УФ-воздействия под конкретный материал и скорость конвейера.
• Обеспечивает повторяемый процесс отверждения при серийной обработке изделий.
• Может использоваться в составе автоматизированных линий нанесения влагозащитных покрытий.
• Сохраняет компактную конвейерную компоновку и не требует ручной перекладки изделий между этапами нанесения и отверждения.
