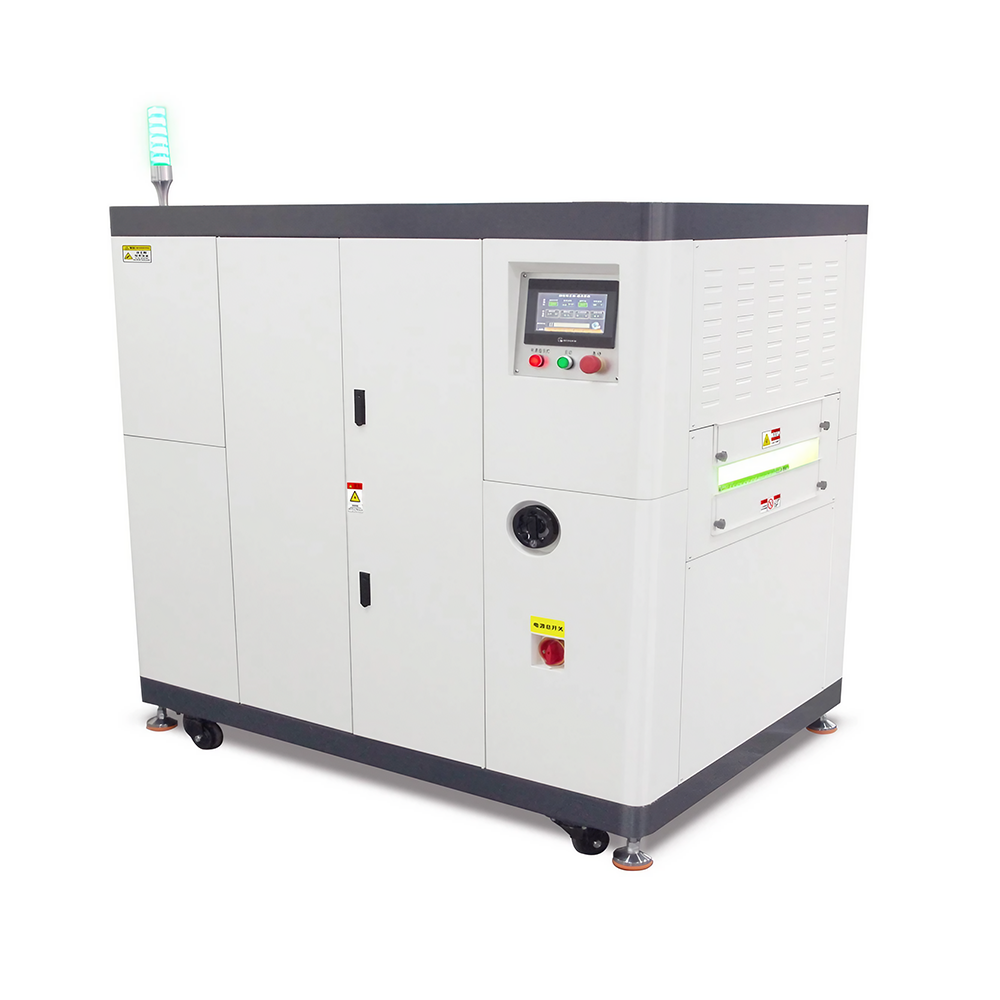

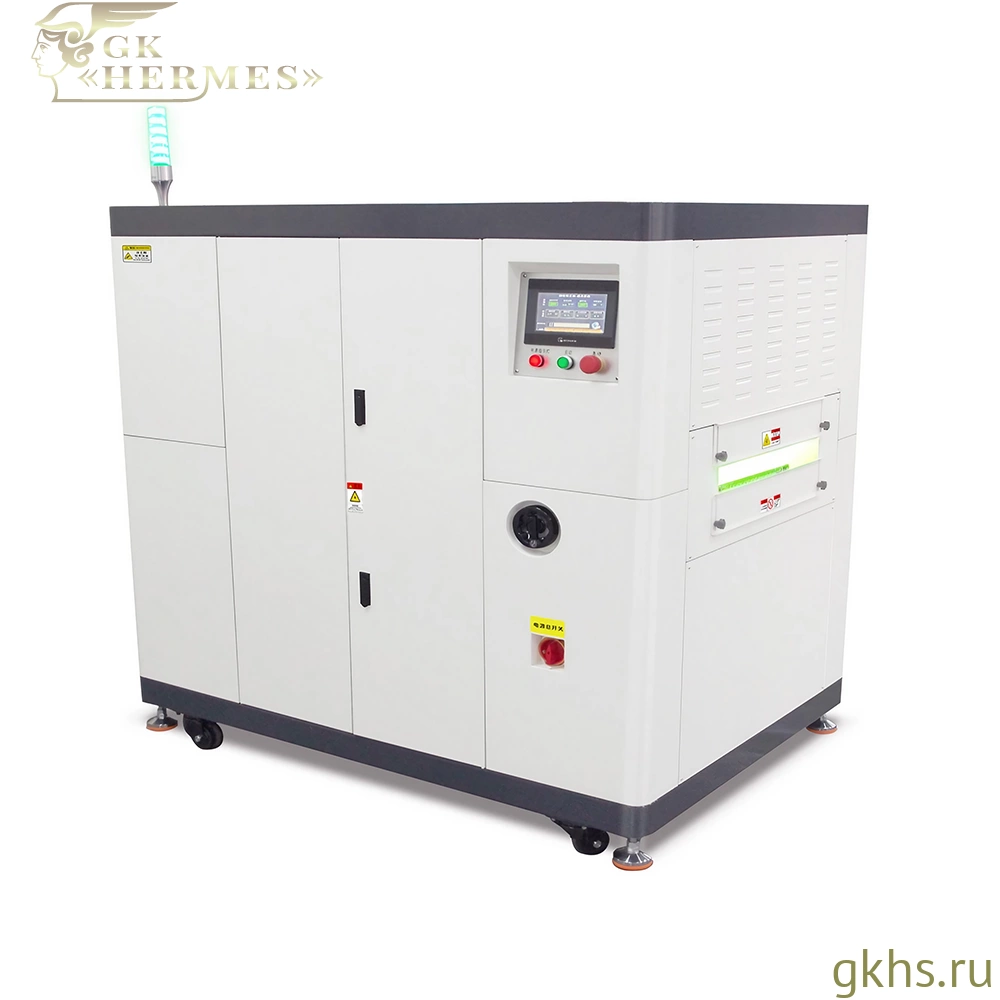

Anda UV-1000 — печь УФ-отверждения с полноспектральным ртутным источником

Anda UV-1000 — конвейерная печь УФ-отверждения, предназначенная для полимеризации влагозащитных покрытий на печатных узлах. Оборудование используется в составе автоматизированных линий производства электроники и позволяет выполнять быстрое отверждение покрытия после его нанесения без длительного теплового воздействия на изделие.

В качестве источника излучения используется ртутная УФ-лампа с рабочим диапазоном 200–400 нм и основным пиком излучения 365 нм. Она формирует широкий спектр ультрафиолетового воздействия, включая диапазоны UVA, UVB, UVC и UVV. Мощность излучения регулируется плавно в диапазоне от 20 до 100%, что позволяет адаптировать режим отверждения под конкретный материал, толщину покрытия, скорость прохождения изделия и требования технологического процесса. Для контроля стабильности процесса предусмотрена система измерения температуры внутри печи: она собирает данные о температуре в зоне рядом с изделием и выводит их на сенсорную панель.

Транспортировка изделий осуществляется по упрочнённым алюминиевым направляющим с цепью из нержавеющей стали. Рабочая ширина конвейера составляет 50–450 мм, максимальный размер платы — 450 × 450 мм, допустимая высота компонентов — до ±90 мм относительно плоскости транспортировки.

Установка оснащена системой управления на базе PLC, сенсорной панелью и кнопочным управлением. Для интеграции в автоматизированные производственные линии предусмотрены два коммуникационных порта SMEMA. Направление транспортировки может быть выполнено как слева направо, так и справа налево в зависимости от пожелания конечного заказчика.

Для поддержания температурного режима внутри камеры установлен вентиляционный патрубок ø150 мм; требуемая производительность вытяжки составляет 2000 м³/ч. В нижней части печи предусмотрено окно для возврата обрабатываемых деталей с возможностью установки нижнего транспортного рельса в качестве опции.

Особенности

• Полноспектральное УФ-излучение в диапазонах UVA, UVB, UVC и UVV для работы с УФ-отверждаемыми влагозащитными покрытиями.
• Ртутный источник излучения с диапазоном 200–400 нм и основным пиком 365 нм — для интенсивного отверждения материалов, чувствительных к ламповому УФ-спектру.
• Плавная регулировка мощности от 20 до 100%, позволяющая подбирать режим под материал, толщину слоя и требуемую скорость прохождения платы.
• Две группы УФ-источников с возможностью переключения.
• Конвейерная система с рабочей шириной 50–450 мм и регулировкой скорости 0,5–3,8 м/мин.
• Поддержка печатных узлов размером до 450 × 450 мм и компонентов высотой до ±90 мм.
• Измерение температуры внутри печи рядом с изделием с отображением данных на сенсорной панели.
• Два порта SMEMA для включения оборудования в автоматизированную производственную линию.
• Возможность выбора направления транспортировки: слева направо или справа налево.
• Опциональная возможность организации нижнего рельса для возврата плат.

Преимущества

• Быстрое отверждение УФ-полимеризуемых влагозащитных покрытий без длительного термического цикла.
• Гибкая настройка интенсивности излучения под разные технологические процессы.
• Стабильность процесса за счёт электронного источника питания, плавной регулировки мощности и контроля температуры в рабочей зоне.
• Возможность обработки печатных узлов размером до 450 × 450 мм.
• Удобная интеграция в линию нанесения покрытий благодаря конвейерной конструкции, поддержке SMEMA и стандартной высоте передачи 900 ± 20 мм.
• Подходит для серийного производства, где важно совместить высокую скорость отверждения и повторяемость технологического режима.

Anda UV-1000 подойдёт производствам электроники, где используются УФ-отверждаемые влагозащитные покрытия и требуется быстрое, управляемое отверждение в составе автоматизированной линии. Модель подходит для интеграции в серийные линии нанесения покрытий, где важны стабильная интенсивность излучения, возможность регулировки мощности и обработка печатных узлов размером до 450 × 450 мм.
