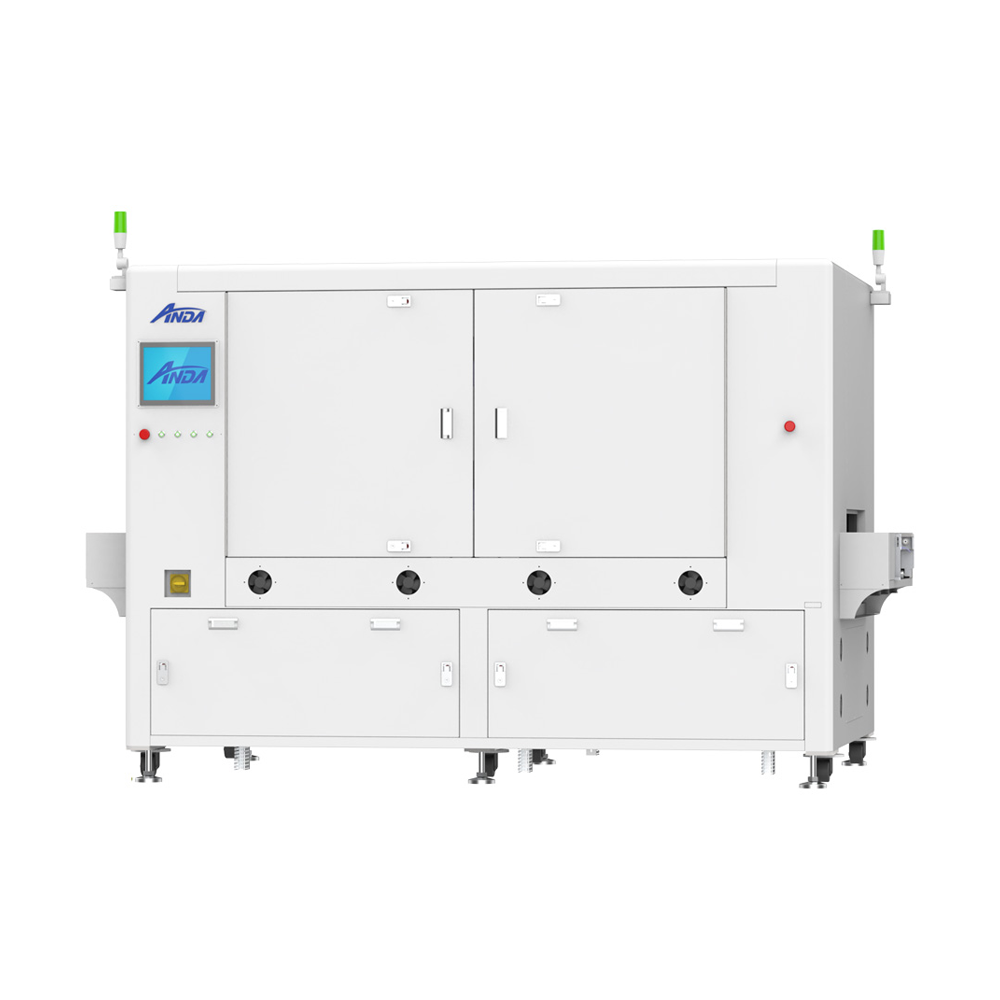

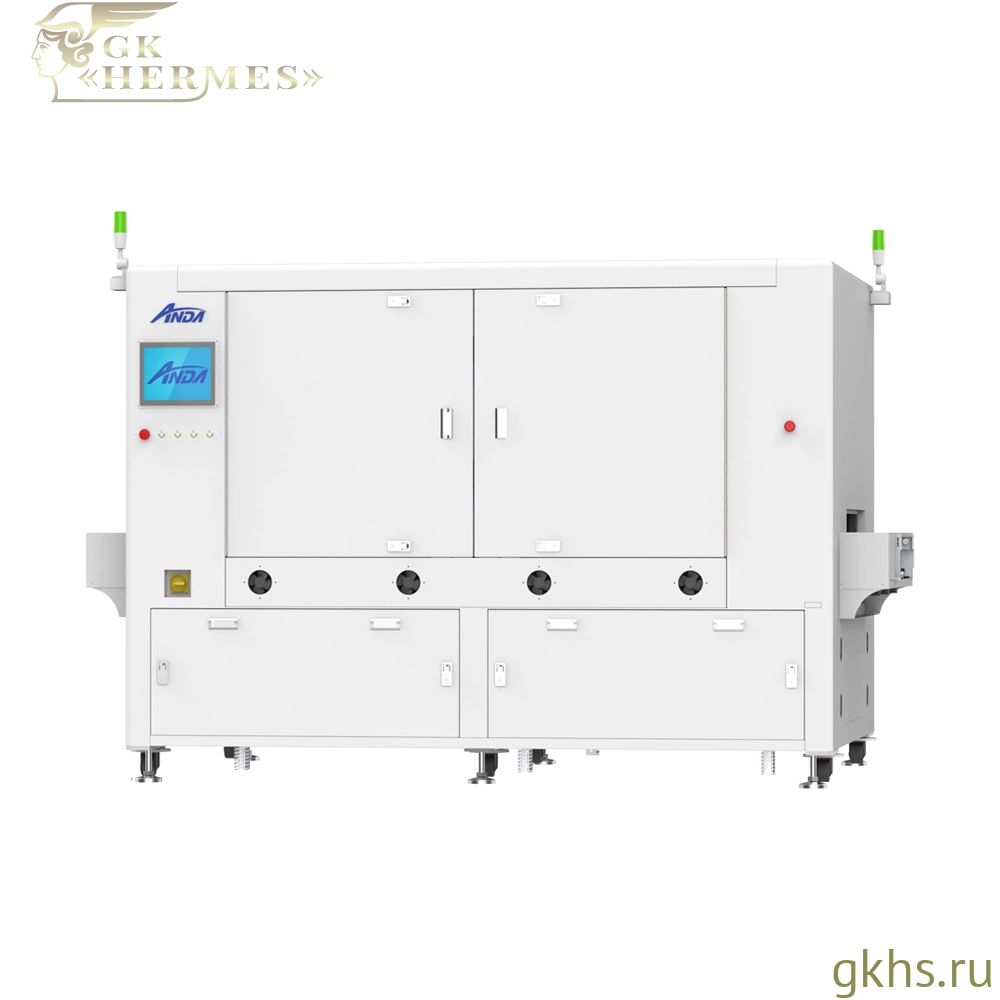

Anda VCO-30A — тепловая вертикальная печь отверждения покрытий для плат больших размеров

Anda VCO-30A — вертикальная конвекционная печь отверждения, предназначенная для полимеризации влагозащитных и других функциональных покрытий в составе автоматизированных производственных линий. Модель сочетает высокую плотность размещения изделий с возможностью обработки крупногабаритных и высокопрофильных печатных узлов, что делает её оптимальным решением для производств с повышенными требованиями к вместимости оборудования и гибкости технологического процесса.

Одной из ключевых особенностей VCO-30A является увеличенное межъярусное расстояние 95,25 мм и возможность работы с изделиями, имеющими компоненты высотой до 90 мм со стороны монтажа. Печь поддерживает обработку печатных узлов размером до 490×340 мм и рассчитана на нагрузку до 8 кг. Конструкция печи предусматривает вертикальное хранение изделий на 30 уровнях, позволяя одновременно размещать до 28 печатных узлов в процессе отверждения.

VCO-30A оснащена восемью независимо управляемыми температурными зонами, обеспечивающими формирование стабильного теплового профиля и равномерное отверждение покрытий. Диапазон рабочих температур составляет от температуры окружающей среды до 130 °С, время выхода на заданный режим не превышает 10 минут, а точность поддержания температуры достигает ±2 °С.

Модульная конструкция печи предусматривает возможность отдельного демонтажа нагревательных секций и механизма накопления изделий, упрощая проведение технического обслуживания и сокращая время простоя оборудования. Для обеспечения безопасной эксплуатации предусмотрены система обнаружения горючих газов, двухуровневая защита от перегрева, контроль открытия дверей и диагностика состояния транспортной системы.

Интерфейс SMEMA позволяет интегрировать VCO-30A в полностью автоматизированные производственные линии, обеспечивая синхронную работу с оборудованием нанесения покрытий, инспекции и последующих технологических операций.

Особенности

• Вертикальная конструкция с размещением изделий на 30 уровнях.
• Возможность одновременного хранения до 28 печатных узлов.
• Увеличенное межъярусное расстояние 95,25 мм для обработки изделий с высокими компонентами.
• Максимальная высота компонентов со стороны монтажа до 90 мм.
• Поддержка обработки печатных узлов размером до 490×340 мм.
• Допустимая загрузка печи до 8 кг.
• Независимое управление восемью температурными зонами.
• Волоконно-оптический контроль позиционирования подъёмного механизма.
• Модульная конструкция для упрощения сервисного обслуживания.
• Встроенный контроль горючих газов и двойная защита от перегрева.
• Поддержка интерфейса SMEMA для интеграции в конвейерные линии обработки плат.

Преимущества

• Высокая плотность размещения изделий при минимальном занимаемом пространстве.
• Возможность обработки крупногабаритных и высокопрофильных печатных узлов.
• Стабильность процессов отверждения благодаря независимому регулированию температурных зон.
• Быстрый выход на рабочий режим и поддержание заданной температуры с высокой точностью.
• Снижение времени обслуживания и простоев за счёт модульного исполнения оборудования.
• Интеграция в автоматизированные производственные линии и поддержка сбора производственной статистики.

Anda VCO-30A будет наиболее удачным решением для производств, где требуется сочетание высокой вместимости, возможности работы с высокими компонентами и обработки плат увеличенного размера.
