Автономная система селективной пайки HESS-350FLF
Макс. высота верхнего компонента: 120 мм.
Макс. высота нижнего компонента: 30 мм.
Макс. вес печатной платы: 3 кг.
Край (кромка) печатной платы: >3 мм.
Режим движения: Шаговый двигатель + линейная направляющая.
Режим подачи припоя: Ручной (Опция: автоматический).
Емкость припоя: 16 кг.
Время плавления припоя: 20 минут.
Мощность припоя: 3,3 кВт.
Размер сопла припоя: Стандартный D8 мм, другие размеры возможны опционально. 5 нозлов в комплекте на выбор заказчика.
Время цикла пайки: 2~6 сек/точка пайки.
Режим контроля температуры: PID+SSR.
Диапазон настройки температуры: до 400°С.
Точность температуры: ±2°С.
Макс. высота волны: 5 мм.
Точность пайки: 0,1 мм.
Окалина припоя: 0,2 кг/8 ч (без защиты N2); 0,01 кг/8 ч (с защитой N2).
Объем ёмкости для флюса: 2 литра.
Режим добавления флюса: Ручной.
Тип распылителя: Игольчатый.
Время цикла распыления: 0,2-1 сек / точка пайки.
Точность движения распылителя: 0,05 мм.
Контроль расхода распыления: манометр + клапан потока.
Мощность нагревателя: 3,6 кВт.
Тип нижнего преднагрева: Инфракрасный.
Мощность нагревателя: 300 Вт.
Потребление N2: 1,2 м3/ч.
Контроль потока азота: Цифровой контроль.
Объем выхлопа: Около 5 м³/ч.

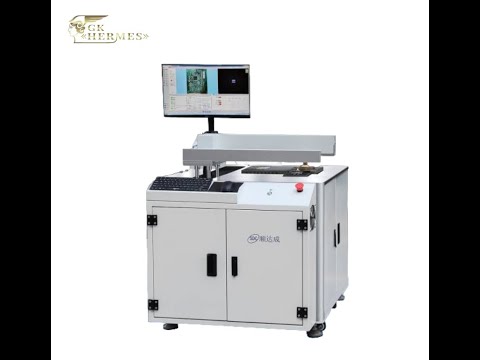

HESS-350FLF (он же SDC FS-250C) – недорогая компактная автономная система селективной пайки для мелкосерийных, многономенклатурных и опытных производств. Установка объединяет в себе все три блока: флюсование, преднагрев, пайка. Паяльная ванна и флюсователь зафиксированы, подвижный стол используется для перемещения платы, а также для осуществления процесса пайки и флюсования.
HESS – технологичная китайская компания, занимающаяся производством систем селективной пайки. Работает более 10 лет. В России и в странах СНГ оборудование от HESS работает на многих промышленных предприятиях.
Преимущества
- Габаритные размеры (ДхШхВ): 1050*1050*1400 мм.
- Вес: приблизительно 280 кг.
- Размер печатной платы: Мин (ДхШ): 60*40 мм. Макс (ДхШ): 350*400 мм.
- Максимальный вес печатной платы: 5 кг.
- Ручное размещение и снятие плат. Подходит для продукции NPI.
- Стабильное высокое качество пайки без пустот и перемычек.
- Полное управление с ПК. С помощью ПО возможно запрограммировать такие параметры как высота волны припоя, время пайки точки, скорость перемещения печатной платы по осям, температура припоя, тип флюса и т.п.
- Мониторинг высоты волны в режиме онлайн. Мониторинг в реальном времени высоких и низких уровней ванны с припоем. Визуальное позиционирование.
- Предварительный верхний и нижний нагрев.
- Флюсователь: распыление туманом, линейное распыление струей от 2 мм.
- Высокая производительность по сравнению с ручной пайкой, низкие эксплуатационные и инструментальные затраты, гибкость технологического процесса.
- Сопла могут быть изготовлены под заказ для вашей печатной платы.
- Защитный кожух и вытяжка.
- Сертификация: CE, ISO, PSE, CCC.
|
Параметры печатной платы
|
Размер печатной платы (ДхШ): Мин.: 60 х 40 мм, Макс.: 350 х 400 мм. Макс. высота верхнего компонента: 120 мм. Макс. высота нижнего компонента: 30 мм. Макс. вес печатной платы: 3 кг. Край (кромка) печатной платы: >3 мм. |
|
Система селективной пайки
|
Перемещение при пайке: Перемещение платы по оси XYZ. Режим движения: Шаговый двигатель + линейная направляющая. Режим подачи припоя: Ручной (Опция: автоматический). Емкость припоя: 16 кг. Время плавления припоя: 20 минут. Мощность припоя: 3,3 кВт. Размер сопла припоя: Стандартный D8 мм, другие размеры возможны опционально. 5 нозлов в комплекте на выбор заказчика. Время цикла пайки: 2~6 сек/точка пайки. Режим контроля температуры: PID+SSR. Диапазон настройки температуры: до 400°С. Точность температуры: ±2°С. Макс. высота волны: 5 мм. Точность пайки: 0,1 мм. Окалина припоя: 0,2 кг/8 ч (без защиты N2); 0,01 кг/8 ч (с защитой N2). |
|

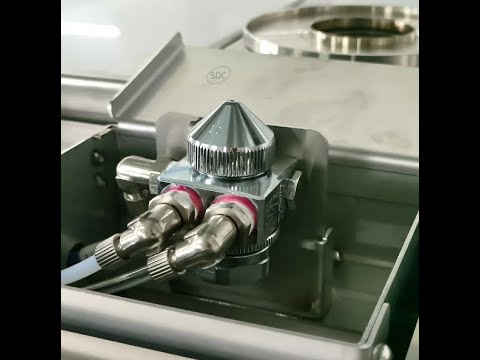

Селективная система распыления флюса
|
Режим движения распылителя флюса: Перемещение платы по оси XYZ. Объем ёмкости для флюса: 2 литра. Режим добавления флюса: Ручной. Тип распылителя: Игольчатый. Время цикла распыления: 0,2-1 сек / точка пайки. Точность движения распылителя: 0,05 мм. Контроль расхода распыления: манометр + клапан потока. |
|
Система предварительного нагрева
|
Тип верхнего преднагрева: Инфракрасный. Мощность нагревателя: 3,6 кВт. Тип нижнего преднагрева: Инфракрасный. Мощность нагревателя: 300 Вт. |
|
Система азотной защиты
|
Режим защиты N2: Подача азота на нозл и в емкость для припоя (ванну). Потребление N2: 1,2 м3/ч. Контроль потока азота: Цифровой контроль. |
|
Вытяжная система
|
Верхняя крышка вытяжной трубы: В комплекте. Объем выхлопа: Около 5 м³/ч. |
|
Система контроля
|
Режим управления: ПК+ программируемое движение. Параметры процесса печатной платы: Настройка, сохранение, открытие на экране ПК. Подсчет печатных плат, точек пайки, системные сообщения, сигналы тревоги. |
|
Спецификация
|
Размер: 920 х 1240 х 960 мм. Корпус и крышка машины: Рама из алюминиевого экструдированного профиля + двойные двери. Рабочая высота: 900 ±20 мм. Масса: 350 кг. Источник питания: 3φ 380 В 50/60 Гц. Суммарная мощность: 10 кВт. |
|
Опции
|
Верхняя безопасная крышка. Мониторинг пайки в реальном времени. Очистной пневматический пистолет. |
