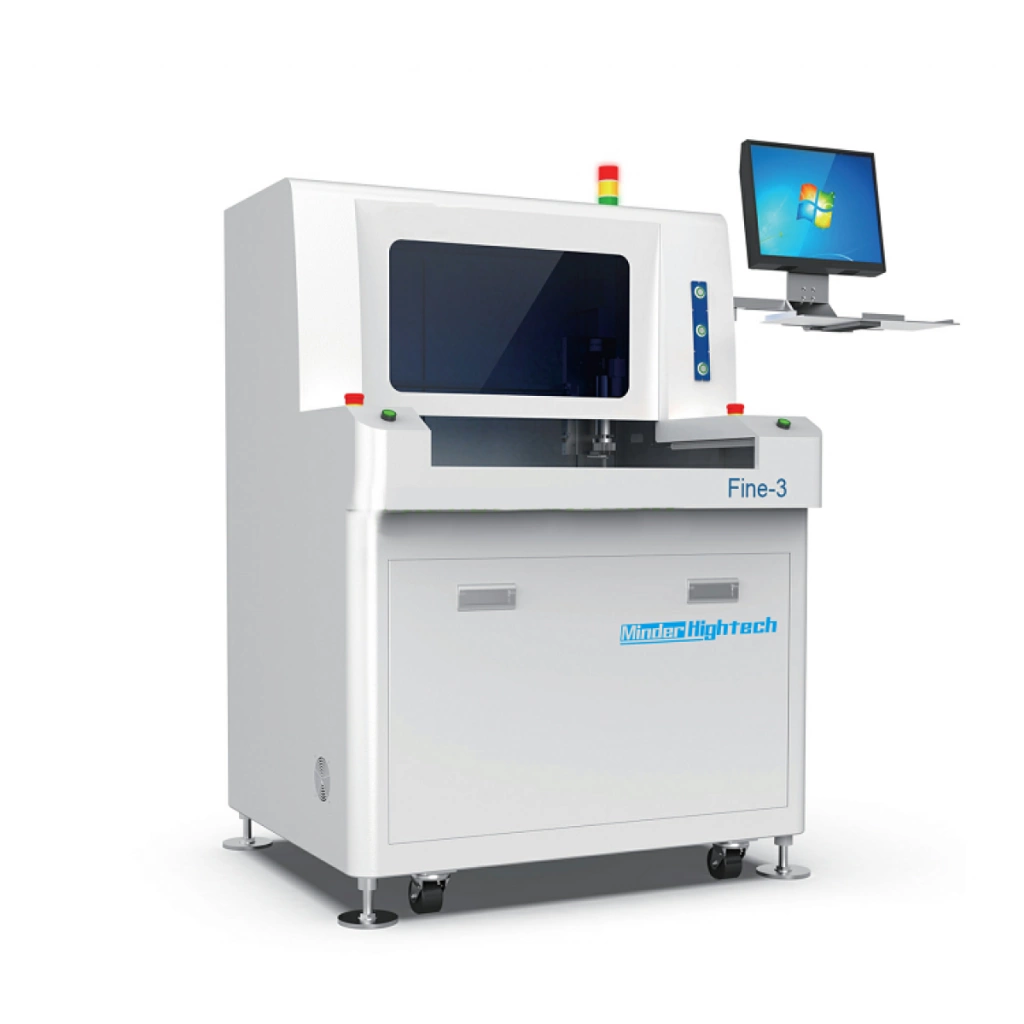

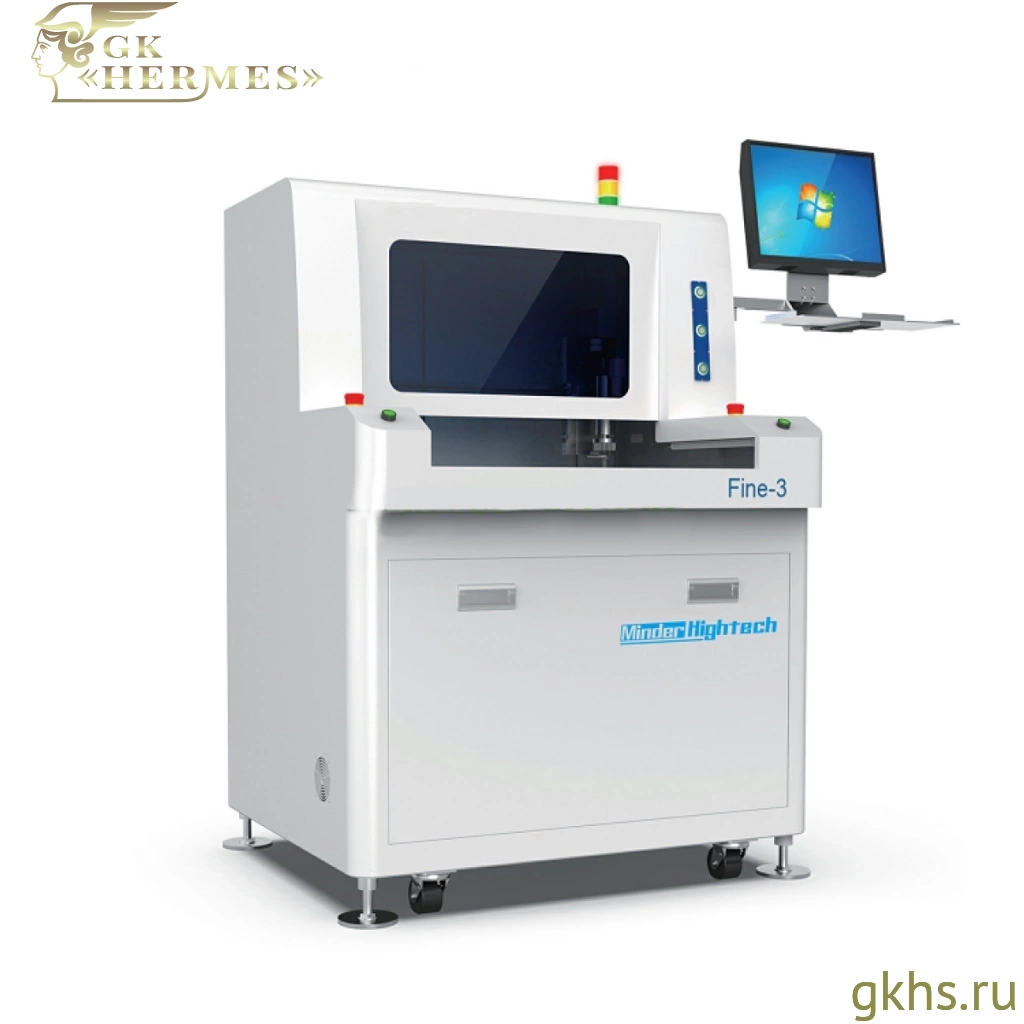

Minder-Hightech MDHY-FN3 — промышленный фрезерный депанелизатор PCB с CCD-позиционированием и автоматической сменой инструмента

Minder-Hightech MDHY-FN3 — промышленный фрезерный депанелизатор PCB, предназначенный для высокоточной контурной резки печатных плат и разделения панелей с перемычками (tab routing) в условиях серийного и массового производства электроники. Оборудование оснащено системой машинного зрения (CCD) и обеспечивает автоматическую коррекцию позиционирования платы.

Данный фрезеровщик PCB относится к высокому классу depaneling оборудования и применяется в задачах, где требуется максимальная точность, стабильность и автоматизация процесса разделения печатных плат.

Назначение и область применения

Фрезерный сепаратор PCB MDHY-FN3 используется для депанелизации печатных плат (routing depaneling), включая изделия сложной геометрии, панели с перемычками и многослойные PCB.

• контурная резка печатных плат;
• разделение PCB с tab routing;
• обработка плат сложной формы;
• депанелизация без ограничений V-cut;
• производство электроники высокой сложности (автоэлектроника, медицинская техника, телеком).

Система машинного зрения (CCD)

Оборудование оснащено системой CCD-позиционирования, которая обеспечивает автоматическое определение положения платы и корректировку траектории резки. Это позволяет компенсировать отклонения и повышает точность обработки.

• CCD позиционирование платы;
• автоматическая коррекция смещения;
• повышение точности контурной обработки;
• стабильность при серийной работе.

Конструкция и технология обработки

MDHY-FN3 реализует технологию фрезерной депанелизации (PCB routing) с использованием высокоскоростного шпинделя и сервоуправления. Плата фиксируется на рабочей поверхности, а фреза выполняет обработку по заданной траектории.

• высокоскоростной шпиндель (до 60 000 об/мин);
• фрезы малого диаметра для точной обработки;
• сервоприводы с винтовой передачей;
• четырёхосевая система перемещения;
• точность позиционирования до ±0.01 мм.

Автоматизация и контроль процесса

Оборудование оснащено промышленной системой управления с возможностью мониторинга и автоматизации процессов депанелизации.

• промышленный компьютер и система управления движением;
• автоматическая смена инструмента;
• контроль состояния фрезы и обнаружение поломки;
• интеллектуальный расчет ресурса инструмента;
• интеграция с MES-системами.

Система пылеудаления и защита

Для обеспечения стабильной работы и защиты оборудования используется система удаления пыли и защитные элементы конструкции.

• вакуумное пылеудаление (dust collection);
• защитный кожух рабочей зоны;
• антистатическая защита платы;
• датчики безопасности и аварийной остановки.

Преимущества фрезерного депанелизатора

MDHY-FN3 представляет собой универсальное оборудование для разделения печатных плат, обеспечивающее максимальную гибкость и точность обработки.

• высокая точность контурной резки PCB;
• обработка сложных геометрий;
• минимизация брака при депанелизации;
• полная автоматизация процесса;
• высокая производительность при серийной работе.

Преимущества для производства

Фрезерный депанелизатор MDHY-FN3 позволяет вывести процесс депанелизации на промышленный уровень, обеспечивая стабильное качество продукции и снижение операционных затрат.

• универсальное решение для разных типов PCB;
• снижение влияния человеческого фактора;
• повышение качества и повторяемости;
• интеграция в цифровое производство;
• оптимизация технологических процессов.

Поставка оборудования

ГК «Гермес» осуществляет поставку фрезерных депанелизаторов PCB и оборудования для контурной резки печатных плат. Доступен подбор решения под задачи производства, внедрение и интеграция в SMT-линии.
