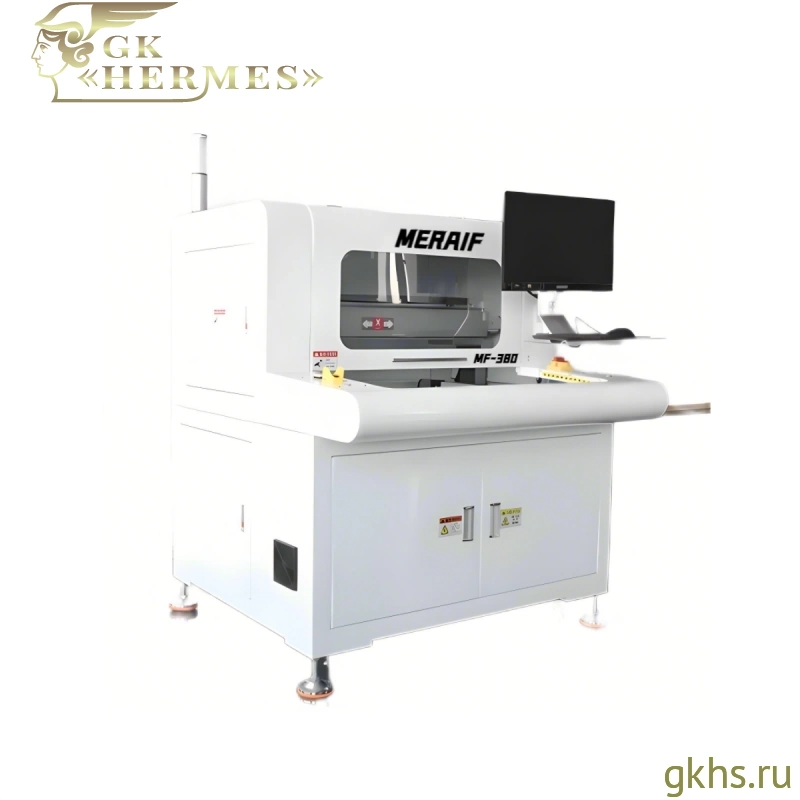

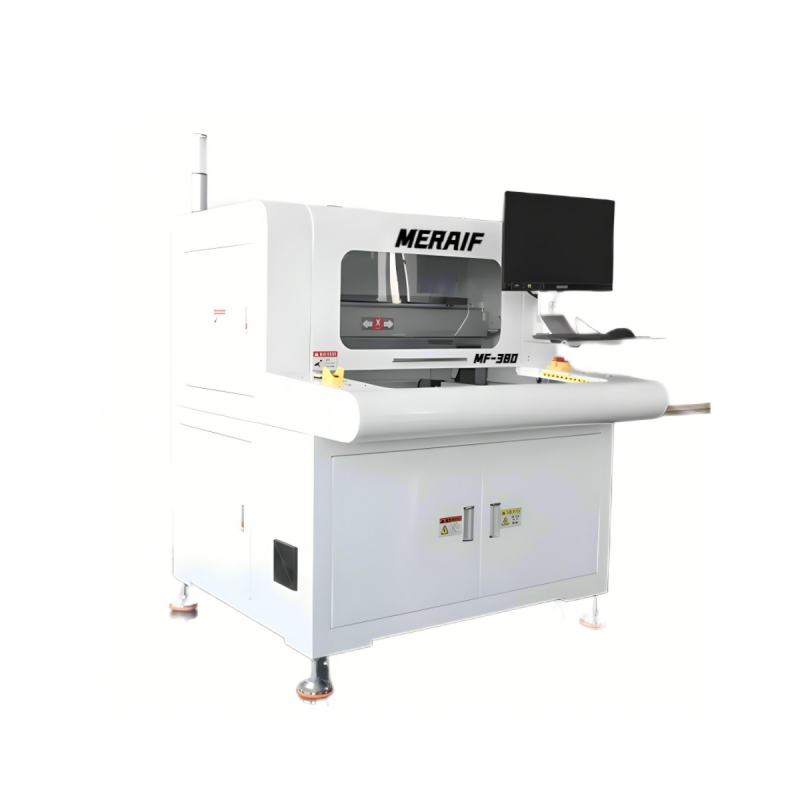

Meraif MF-Q380A — комбинированный фрезерный сепаратор PCB (routing + V-cut) с Full Vision и двойной обработкой

Meraif MF-Q380A — многофункциональная система для разделения печатных плат, объединяющая фрезерную и ножевую технологии депанелизации (routing + V-cut). Оборудование предназначено для обработки сложных PCB панелей, включая изделия с перемычками (tab routing) и V-образными пазами, в рамках одного технологического цикла.

Данный комбинированный сепаратор PCB относится к классу high-end решений и применяется в условиях серийного и массового производства электроники, где требуется максимальная универсальность, производительность и автоматизация процесса депанелизации.

Назначение и область применения

Фрезерно-ножевой разделитель плат MF-Q380A используется для депанелизации печатных плат (PCB depaneling) после SMT-монтажа, включая изделия сложной геометрии и комбинированные панели.

• контурная резка PCB с перемычками (tab routing);
• разделение плат с V-cut панелизацией;
• обработка комбинированных PCB;
• депанелизация сложных мультипанелей;
• производство автомобильной, бытовой и промышленной электроники.

Комбинированная технология depaneling

Ключевая особенность MF-Q380A — использование двух различных режущих систем в одном оборудовании:

• фрезерный шпиндель для контурной резки;
• дисковый нож (round blade) для V-cut разделения.

Это позволяет выполнять депанелизацию различных типов панелей без смены оборудования и оптимизировать производственный процесс :contentReference[oaicite:0]{index=0}

Двухголовочная система обработки

Оборудование оснащено двумя независимыми рабочими головами, каждая из которых выполняет свою функцию:

• левая головка — фрезерная обработка (routing PCB);
• правая головка — ножевое разделение V-cut;
• возможность одновременной обработки разных типов плат;
• повышение гибкости производства.

Full Vision и интеллектуальное управление

MF-Q380A оснащен системой полной визуализации, которая обеспечивает автоматическое распознавание геометрии платы и построение траектории резки.

• программирование по изображению всей панели;
• автоматическое определение MARK-меток;
• визуальная компенсация смещений;
• ускорение переналадки;
• повышение точности обработки.

Автоматизация и контроль инструмента

Система управления обеспечивает полный контроль процесса обработки и автоматизацию ключевых операций.

• автоматическая смена инструмента;
• контроль поломки фрезы;
• автоматическая коррекция высоты;
• управление ресурсом инструмента;
• снижение риска дефектов.

Двухплатформенная архитектура

Две рабочие платформы обеспечивают непрерывный цикл обработки, позволяя одновременно выполнять резку и загрузку плат.

• непрерывная депанелизация PCB;
• снижение простоев;
• повышение производительности;
• оптимизация загрузки оборудования.

Система пылеудаления

Оборудование оснащено комбинированной системой удаления пыли с верхним и нижним забором, обеспечивающей чистоту зоны обработки.

• двухконтурное пылеудаление;
• вакуумная фиксация платы;
• эффективное удаление стружки;
• стабильность процесса обработки.

Преимущества для производства

MF-Q380A — универсальный станок для разделения печатных плат, позволяющий объединить несколько технологических операций в одном оборудовании.

• универсальность обработки (V-cut + routing);
• снижение количества оборудования;
• повышение эффективности производства;
• снижение брака;
• гибкость при работе с разными изделиями.

Поставка оборудования

ГК «Гермес» поставляет комплексные решения для разделения печатных плат, включая комбинированные фрезерно-ножевые системы depaneling. Подбор оборудования осуществляется с учетом структуры PCB и производственных задач.
