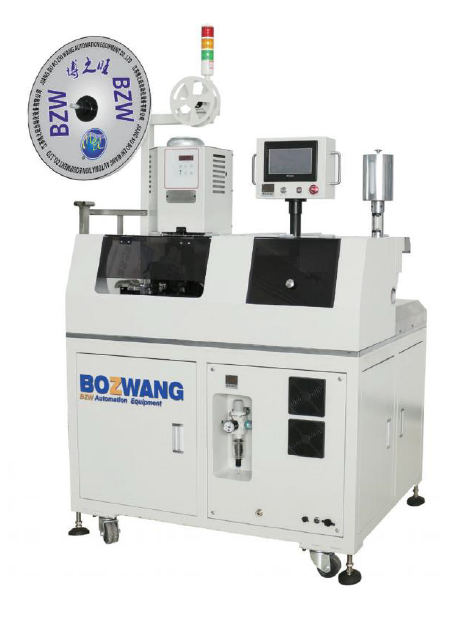

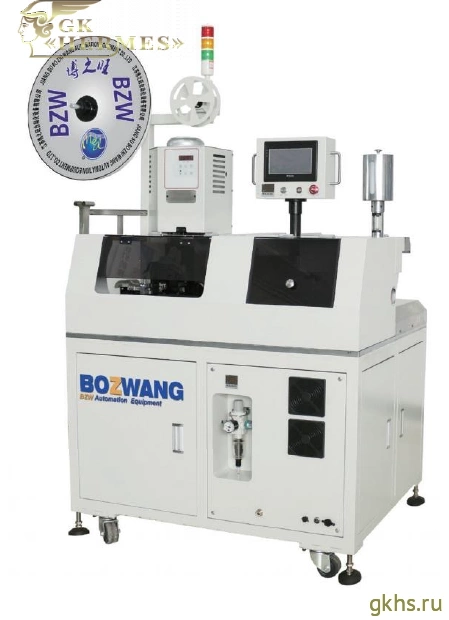

BOZWANG BZW-2TP+Z — автомат обработки плоского (ribbon) кабеля с кручением, лужением и опрессовкой
Назначение оборудования
BOZWANG BZW-2TP+Z — автоматический станок для обработки плоского (ribbon) кабеля с выполнением операций резки, зачистки, кручения жил, лужения и опрессовки наконечников. Оборудование предназначено для серийного производства кабельных сборок, где используются многожильные плоские кабели и требуется высокая точность и синхронность обработки нескольких жил.
Обработка кабеля
Станок обеспечивает одновременную обработку нескольких жил плоского кабеля с выполнением комплекса технологических операций.
- Тип кабеля: ribbon (плоский), AWG18–AWG30, электронные провода
- Длина резки: 40–1000 мм
- Длина зачистки: 0–5 мм
- Длина зачистки с перегибом: 0–10 мм
- Длина скрутки: 2–8 мм
- Максимальная ширина кабеля: до 28 мм
- Максимальное количество жил (pin): до 24P
- Функции: резка, зачистка, межконтактная опрессовка, кручение и лужение концов
Конструкция и особенности
Оборудование построено на базе сервоприводов, обеспечивающих точное управление подачей, разделением жил, резкой и зачисткой кабеля. Используется механизм эксцентрикового вала и кулачковой передачи, обеспечивающий стабильное усилие опрессовки и высокую повторяемость операций.
Конструкция ориентирована на одновременную обработку нескольких жил, что повышает производительность и снижает себестоимость изготовления кабельных сборок.
Функциональные возможности
Станок выполняет комплекс операций за один цикл, что исключает необходимость промежуточных этапов обработки.
- Одновременная обработка нескольких жил ribbon-кабеля
- Межконтактная опрессовка (interval crimping)
- Кручение и лужение концов проводников
- Автоматическая последовательность: подача, разделение жил, резка, зачистка, опрессовка
- Настройка параметров через сенсорную панель управления
Интеграция в производство
BZW-2TP+Z применяется как самостоятельное оборудование для обработки плоских кабелей или в составе автоматизированных линий сборки кабельных жгутов. Возможность одновременной обработки нескольких жил делает его эффективным решением для массового производства.
Станок снижает трудозатраты за счёт полной автоматизации операций и может использоваться на участках с высокой плотностью выпуска продукции.
|
Режим работы
|
Автоматический |
|
Тип оборудования
|
Автомат обработки кабеля |
|
Тип кабеля
|
плоский (ribbon), многожильный |
|
Производительность
|
700 шт/ч |
|
Подача воздуха
|
0.5–0.7 Мпа |
|
Питание
|
220 В / 50–60 Гц |
|
Вес
|
500 кг |
|
Габариты
|
1940 × 1400 × 1825 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
