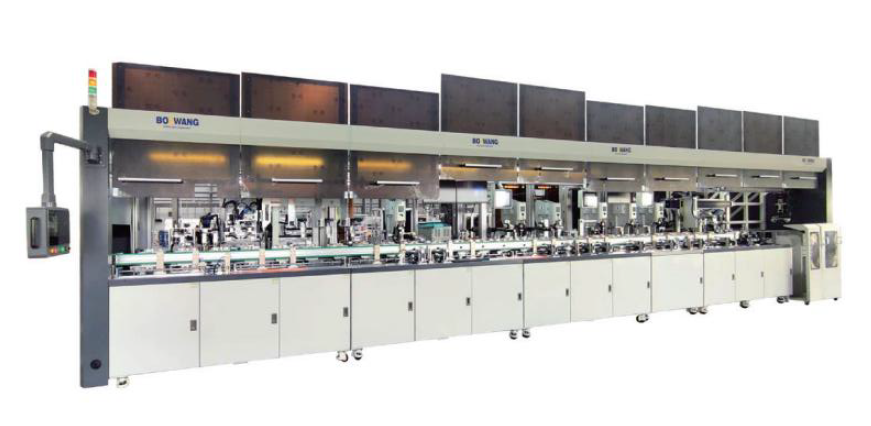

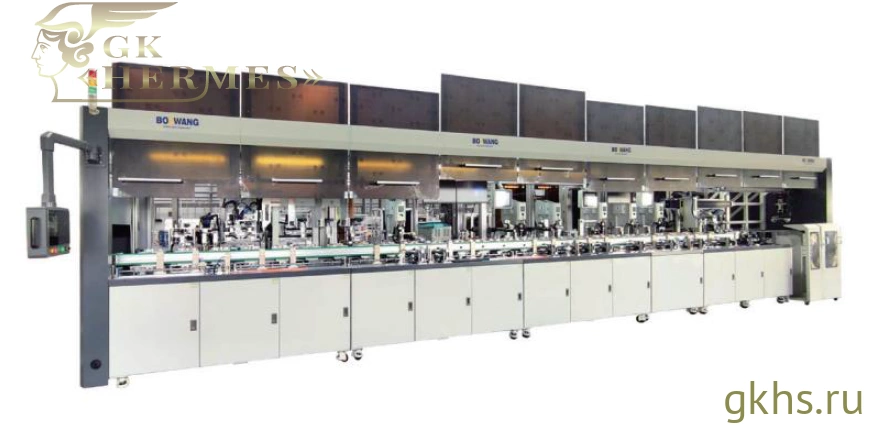

BOZWANG BZW-10G — автоматическая линия обработки высоковольтных кабелей

Назначение линии

BOZWANG BZW-10G — автоматическая линия для производства высоковольтных кабельных жгутов, применяемых в новой энергетике. Решение ориентировано на полный цикл обработки кабеля с автоматизированным управлением, пооперационным контролем и возможностью встраивания в цифровой производственный контур предприятия.

Ключевая особенность

Главный акцент линии сделан не только на автоматизации механических операций, но и на управляемости процесса. Оборудование поддерживает подключение к MES-системе, обеспечивает сохранение производственных записей и позволяет отслеживать данные по выпуску продукции в реальном времени.

Параметры обработки кабеля

• Диапазон сечения кабеля: 2–10 мм²
• Длина обрабатываемого кабеля: 100–10000 мм
• Усилие опрессовки: 40 кН
• Производительность: 15 шт/с

Основные операции

• автоматическая резка кабеля
• снятие внешней оболочки
• зачистка внутреннего проводника
• обработка и опрессовка экранирующего кольца
• опрессовка клеммы
• автоматическая подача и установка оболочки и комплектующих
• контроль параметров после обработки

Функциональные возможности

Линия рассчитана на последовательное выполнение нескольких операций в рамках одного производственного маршрута. В описании производителя отдельно отмечены автоматическая резка, автоматическая подача деталей, опрессовка после зачистки, обработка экранирующих элементов, монтаж оболочки, а также контроль качества готового узла. Такой подход позволяет использовать линию как производственный участок с минимизацией ручных переходов между операциями.

Интеграция и управление

Оборудование может комплектоваться PLC различных брендов под требования заказчика и поддерживает MELSECNET, EtherCAT и PROFINET. Интерфейс построен на сенсорном управлении, а система хранения рецептов упрощает переход между различными типами материалов и производственными сценариями. Производитель также указывает возможность подключения внешних систем контроля и передачи данных для задач прослеживаемости.

Мониторинг и контроль качества

В процессе работы оператор может отслеживать состояние линии по данным подключённых систем контроля. В источнике отдельно указана совместимость с CT, OEE, CCD и другими средствами мониторинга. Это позволяет вести наблюдение за производственным процессом в реальном времени, фиксировать отклонения и использовать собранные данные для анализа стабильности выпуска.

Применение

BOZWANG BZW-10G применяется на участках серийного производства высоковольтных кабельных сборок для электротехнических и энергетических систем, где важны повторяемость операций, интеграция с системой управления производством и снижение доли ручного труда при изготовлении жгутов.
