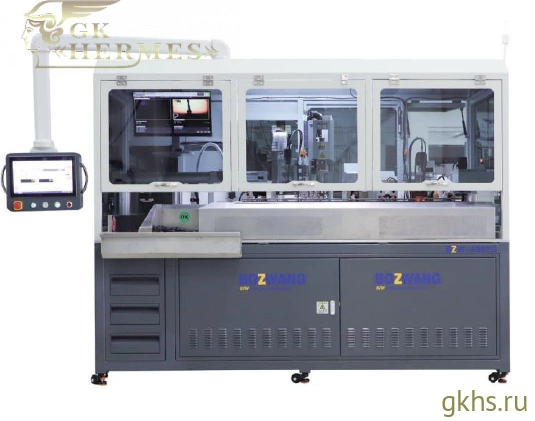

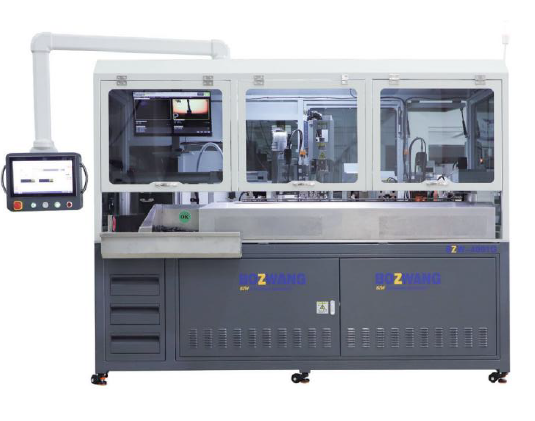

BOZWANG BZW-4001G — автоматическая линия обработки сенсорных кабелей
Назначение линии
BOZWANG BZW-4001G предназначена для автоматизированного производства сенсорных кабельных сборок, включая проводку для автомобильных систем (например, ABS). Линия реализует последовательную обработку двойных проводников с установкой разъёмов и контролем параметров на каждом этапе.
Ключевая особенность
Конфигурация линии ориентирована на работу с тонкими проводниками и чувствительными оболочками. Используется система бережной подачи кабеля, предотвращающая повреждение изоляции и обеспечивающая стабильную геометрию обработки при высокой скорости производства.
Параметры обработки кабеля
- Длина кабеля: 150–10000 мм
- Диаметр кабеля: 3,5–6 мм
- Длина зачистки: оболочка 0–18 мм, жила 0,1–8 мм
- Точность резки: ±(1,0 мм + 0,2% × L)
- Скорость подачи: до 12 м/с
- Производительность: 3–4 с на изделие
- Усилие опрессовки: 25 кН
Технологический процесс
- подача и позиционирование кабеля
- зачистка внешней оболочки
- контроль цвета проводника
- резка и подготовка жилы
- опрессовка контактов
- установка корпуса разъёма
Функциональные возможности
Линия оснащена системой машинного зрения для контроля цвета и корректности операций опрессовки. Реализована функция компенсации растяжения проводника, позволяющая стабилизировать длину жилы после обработки. Также предусмотрена система контроля давления с автоматическим оповещением о неисправностях.
Интеграция и интерфейсы
Оборудование поддерживает подключение к MES-системам для передачи производственных данных и обеспечения прослеживаемости. Дополнительно реализована функция проверки материалов с помощью сканирования, что исключает использование неподходящих компонентов в процессе сборки.
Контроль качества
В процессе работы осуществляется контроль глубины установки контакта, проверка параметров опрессовки и корректности сборки. Визуальный контроль и датчики обеспечивают выявление дефектов на ранних этапах обработки.
Применение
BOZWANG BZW-4001G используется в производстве автомобильных сенсорных кабелей и других кабельных сборок с повышенными требованиями к точности и стабильности обработки. Решение подходит для серийного выпуска изделий с коротким производственным циклом.
|
Тип установки
|
Отдельностоящая |
|
Тип оборудования
|
Линия сборки кабельных сборок |
|
Тип кабеля
|
Сенсорный кабель |
|
Интерфейс управления
|
MES |
|
Привод
|
Серво |
|
Точность
|
±(1,0 мм + 0,2% × L) |
|
Подача воздуха
|
0,5–0,7 МПа |
|
Производительность
|
3–4 с |
|
Питание
|
220 В |
|
Вес
|
около 1100 кг |
|
Габариты
|
2500 × 2100 × 2100 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
