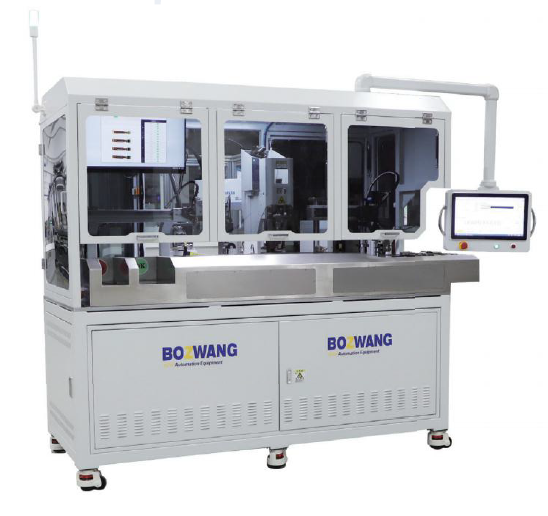

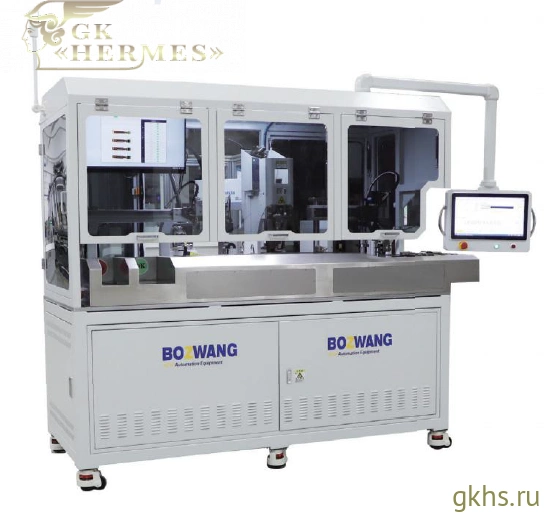

BOZWANG BZW-4006G — автоматическая линия обработки сенсорных кабелей с четырёхжильной структурой
Назначение линии
BOZWANG BZW-4006G предназначена для автоматизированной обработки сенсорных кабелей с многожильной структурой, в частности четырёхжильных проводников, применяемых в автомобильных системах. Линия ориентирована на выполнение операций опрессовки и подготовки жил с контролем параметров на каждом этапе.
Ключевая особенность
Конфигурация линии адаптирована под работу с многожильными кабелями, где требуется синхронная обработка нескольких проводников. Это позволяет обеспечить согласованность геометрии и параметров соединений для всех жил в одном изделии.
Параметры обработки кабеля
- Диаметр кабеля: 3,5–6 мм
- Длина зачистки жилы: 0,1–8 мм
- Производительность: 5–6 с на изделие
- Усилие опрессовки: 25 кН
- Расход воздуха: 6–8 м³/ч
Технологический процесс
- распознавание и контроль цвета жил
- позиционирование многожильного кабеля
- обрезка и подготовка проводников
- опрессовка контактов
- визуальный контроль (CCD)
Функциональные возможности
Линия использует матричную систему подачи совместно с SCARA-роботом для загрузки компонентов, что позволяет быстро адаптироваться под различные конфигурации изделий. Применение сервоуправляемой системы опрессовки обеспечивает стабильность параметров соединения. Дополнительно реализована функция компенсации изменения длины жилы после обработки.
Интеграция и интерфейсы
Оборудование поддерживает подключение систем машинного зрения и может быть интегрировано в автоматизированные производственные участки. Возможна организация обмена данными с внешними системами контроля и управления, что позволяет использовать линию в составе цифрового производства.
Контроль качества
Контроль осуществляется с использованием CCD-системы, которая проверяет корректность опрессовки и состояние контактной зоны. Дополнительно реализована система мониторинга давления и параметров процесса с функцией сигнализации и сортировки продукции.
Применение
BOZWANG BZW-4006G применяется в производстве сенсорных кабелей для автомобильных систем, где используются многожильные проводники и требуется стабильность параметров обработки для каждой жилы в составе одного изделия.
|
Тип установки
|
Отдельностоящая |
|
Тип оборудования
|
Линия сборки кабельных сборок |
|
Тип кабеля
|
Сенсорный кабель |
|
Интерфейс управления
|
MES |
|
Привод
|
Серво |
|
Подача воздуха
|
0,5–0,7 МПа |
|
Производительность
|
5–6 с |
|
Питание
|
220 В |
|
Вес
|
около 1100 кг |
|
Габариты
|
2000 × 900 × 2100 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
