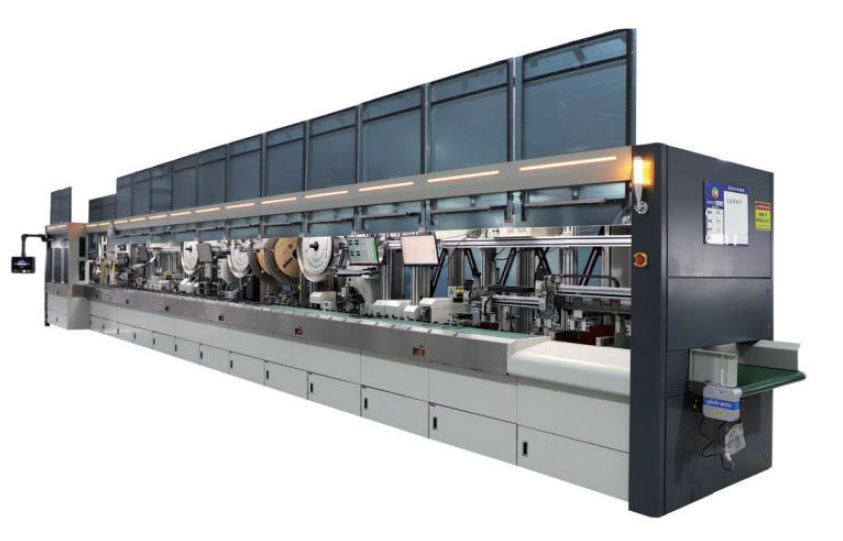

BOZWANG BZW-6.0THM-RS — автоматический центр обработки Ethernet 10 Gigabit кабелей
Назначение линии
BOZWANG BZW-6.0THM-RS — автоматический центр обработки кабелей 10 Gigabit Ethernet, предназначенный для производства высокоскоростных кабельных сборок с повышенными требованиями к точности геометрии и качеству соединений.
Технологическая специфика
При обработке кабелей 10 Gigabit ключевым фактором является стабильность структуры проводников и экранирования. Линия учитывает требования к высокочастотной передаче данных и обеспечивает контроль параметров на каждом этапе обработки, включая геометрию контактов и качество опрессовки.
Архитектура производственного центра
Оборудование реализовано в виде интегрированного центра с циркуляционной системой подачи. Возможна работа как с линейным перемещением изделия, так и с замкнутым контуром (circulation system), включая опции ременного транспорта с регулируемым шагом и магнитной левитации. Такая архитектура позволяет повысить стабильность процесса и синхронизацию операций.
Параметры обработки кабеля
- Диаметр кабеля: 3,5–4,5 мм
- Длина кабеля: 150–10000 мм
- Производительность: 5 с (односторонняя), 10 с (двусторонняя)
- Усилие опрессовки: 30 кН
Технологический процесс
- резка кабеля
- зачистка оболочки и внутренних проводников
- удаление алюминиевой фольги и подготовка экрана
- опрессовка контактов
- сборка разъёмов
- контроль качества и тестирование
Функциональные возможности
Линия оснащена системой визуального контроля (CCD) и системой мониторинга усилия опрессовки (CFM). Реализована автоматическая детекция дефектов и исключение некондиционных изделий. Поддерживается хранение рецептов и быстрая переналадка под различные типы кабелей.
Интеграция и интерфейсы
BOZWANG BZW-6.0THM-RS поддерживает интеграцию с MES и системами управления производством. Осуществляется сбор данных о процессе, контроль качества и управление производственными заданиями, обеспечивая полную прослеживаемость продукции.
Контроль качества
Контроль включает проверку зачистки, параметров опрессовки, геометрии контактов и состояния экранирования. Это позволяет обеспечить стабильные характеристики передачи данных на скоростях до 10 Gigabit.
Применение
BOZWANG BZW-6.0THM-RS применяется в производстве высокоскоростных Ethernet-кабельных сборок для телекоммуникационного оборудования, дата-центров и автомобильных систем передачи данных.
|
Тип установки
|
Линейная |
|
Тип оборудования
|
Производственный центр |
|
Тип кабеля
|
Кабель передачи данных (UTP, STP, Ethernet) |
|
Интерфейс управления
|
MES |
|
Привод
|
Серво |
|
Подача воздуха
|
0,5–0,7 МПа |
|
Производительность
|
5-10 с |
|
Питание
|
380 В |
|
Вес
|
13000 кг |
|
Габариты
|
15000 × 1280 × 2250 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
