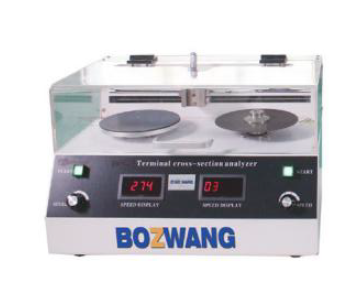

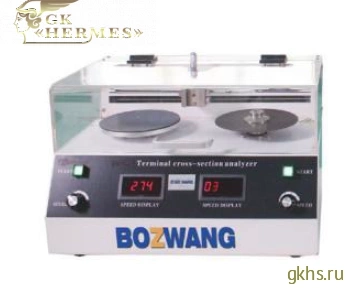

BOZWANG BZW-33JM — полуавтоматический анализатор сечения обжима

Полуавтоматический анализ сечения обжимных соединений

BOZWANG BZW-33JM — настольный полуавтоматический анализатор сечения обжима для проверки качества клемм и наконечников после опрессовки. Оборудование применяется на участках кабельного и жгутового производства, в лабораториях качества и службах ОТК, где требуется оценивать состояние обжимного соединения не только визуально, но и по подготовленному срезу.

Назначение модели

BZW-33JM используется для контроля поперечного сечения терминала после обжима. Такой метод позволяет оценить геометрию соединения, распределение жил, качество деформации проводника и стабильность технологического процесса. Анализ сечения особенно важен при настройке обжимного оборудования, запуске новых изделий и периодическом контроле серийного производства.

Особенности конструкции и работы

• диапазон анализа сечения — от 0,01 до 150 мм²;
• регулируемая скорость резки и шлифования до 4000 об/мин;
• резка и шлифование выполняются в одной прецизионной камере;
• используется тонкий отрезной диск для снижения деформации образца;
• система формирования изображения включает HD-камеру и микроскоп;
• USB-подключение камеры удобно для передачи изображения на рабочую станцию.

Инженерная ценность

Полуавтоматический формат модели удобен для лабораторий и производственных участков, где требуется регулярный, но не полностью автоматизированный контроль образцов. Оператор сохраняет контроль над процессом подготовки сечения, а оборудование обеспечивает повторяемость операций резки, шлифования и визуального анализа.

Где применяется

BOZWANG BZW-33JM подходит для контроля качества опрессовки в производстве кабельных жгутов, автомобильной проводки, промышленной электроники и других изделий, где надежность электрического контакта зависит от стабильности обжимного соединения.
