BOZWANG BZW-TZ02 — стенд контроля соосности FAKRA-соединений
Контроль соосности FAKRA-соединений с CCD-детекцией

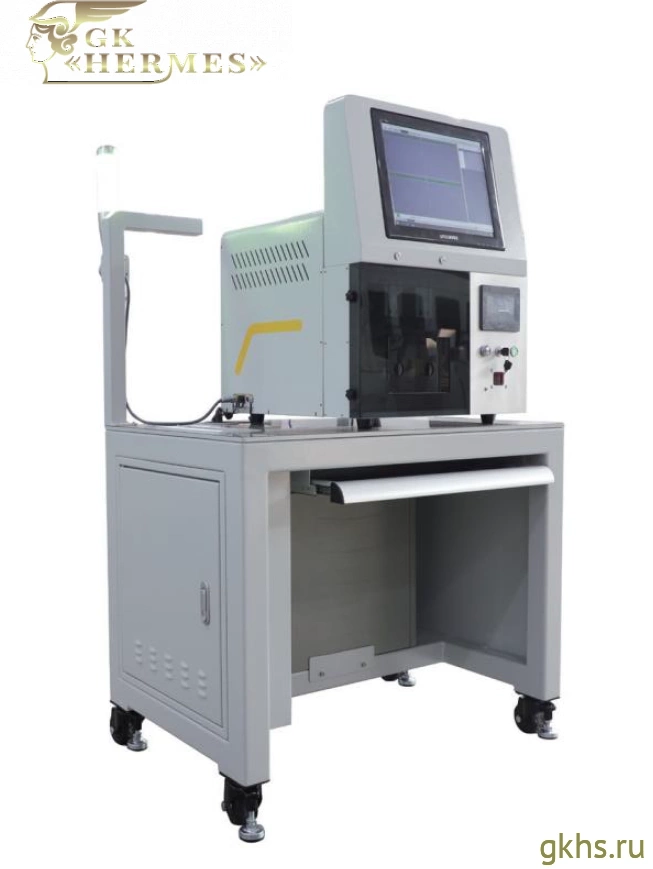

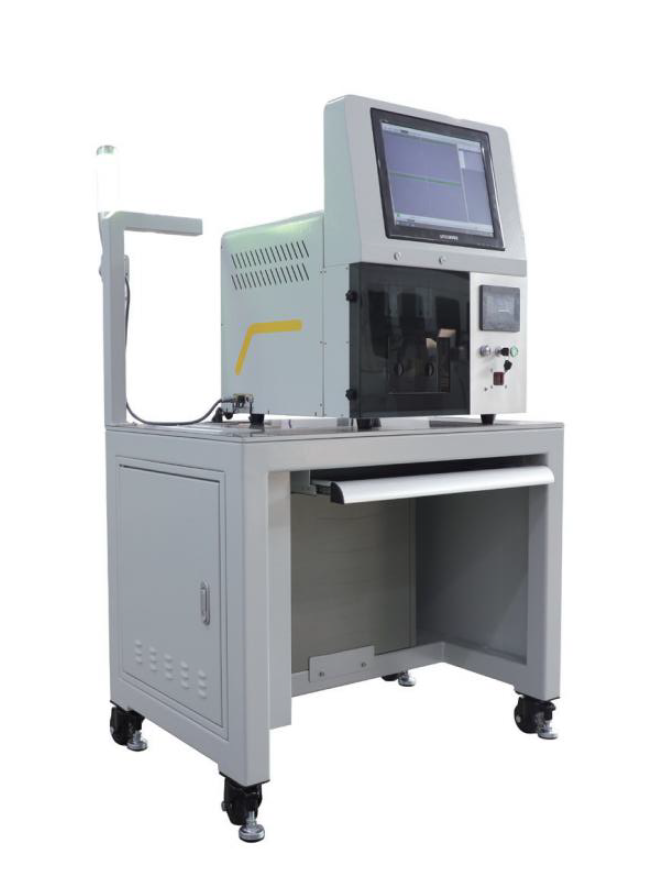

BOZWANG BZW-TZ02 — контрольный стенд для проверки соосности терминалов FAKRA video harness. Оборудование применяется на участках производства FAKRA-кабельных сборок, где требуется выявлять отклонения геометрии, посторонние объекты в терминале и несоответствия, которые могут повлиять на стабильность контакта и качество готового изделия.
Назначение оборудования
Модель используется для контроля концентричности терминала с применением CCD-детекции. Такой метод позволяет перейти от субъективной визуальной оценки к более стабильной проверке, основанной на изображении и заданной логике обнаружения дефектов.
Особенности контроля
- CCD-контроль соосности терминала FAKRA;
- обнаружение посторонних объектов внутри терминала;
- двухсторонняя проверка для повышения эффективности контроля;
- сменная позиционирующая оснастка под разные терминалы;
- блокировка дефектного изделия при выявлении несоответствия;
- ящик для несоответствующих изделий с контролем сброса;
- PLC-управление и сенсорный экран оператора;
- загрузка данных контроля в MES-систему заказчика.
Роль в производственном процессе
BZW-TZ02 используют как специализированную станцию проверки FAKRA-соединений перед дальнейшей сборкой, финальным контролем или отгрузкой изделия. При обнаружении дефектного продукта оператор должен разблокировать изделие ключом, что снижает риск случайной передачи несоответствующей детали на следующий этап.
Для каких задач выбирают BZW-TZ02
Стенд подходит для производств автомобильных кабельных сборок, коаксиальных FAKRA-соединений, видеожгутов и других изделий, где важны точная геометрия терминала, отсутствие загрязнений или посторонних объектов, прослеживаемость результата и стабильная повторяемость контроля.
|
Тип оборудования
|
Стенд контроля соосности |
|
Тип кабеля
|
FAKRA video harness / FAKRA-кабельные сборки |
|
Подача воздуха
|
0,4–0,6 Мпа |
|
Питание
|
220 В, 50/60 Гц |
|
Вес
|
200 кг |
|
Габариты
|
900 × 610 × 1470 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
