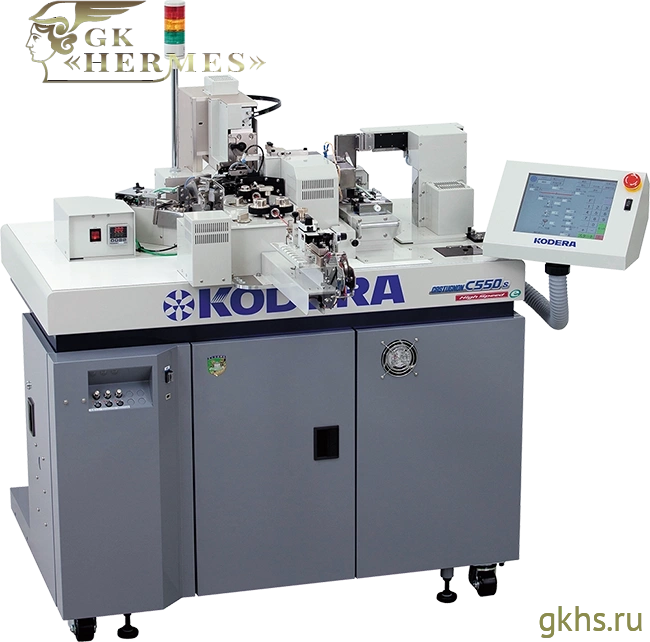

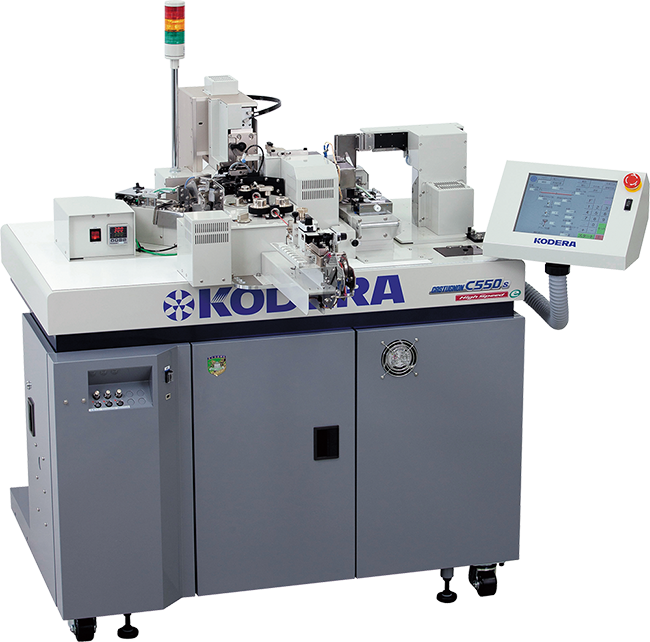

Kodera C550STSWⅡ — автомат двусторонней скрутки и пайки проводов (soldering machine)

Назначение оборудования

Kodera C550STSWⅡ — полностью автоматический станок для двусторонней скрутки и пайки проводов, предназначенный для формирования надежных электрических соединений без использования опрессовки. Оборудование выполняет полный цикл обработки, включая скрутку жил и последующую пайку с двух сторон провода.

Модель применяется в производстве кабельных сборок, электроники и электротехнических изделий, где требуется стабильное и качественное соединение проводников.

Функциональные возможности

• автоматическая резка проводов;
• зачистка изоляции;
• скрутка жил проводника;
• двусторонняя пайка проводов;
• полностью автоматический цикл обработки;
• контроль наличия провода.

Технология пайки с двумя ваннами

Станок оснащен двумя паяльными ваннами, что позволяет выполнять пайку с обеих сторон провода в автоматическом режиме. Использование роторного типа паяльной системы обеспечивает стабильное качество пайки и равномерное распределение припоя.

Конструкция паяльной ванны выполнена из титана, что обеспечивает высокую устойчивость к коррозии и длительный срок службы оборудования.

Стабильность качества пайки

В процессе работы используется система фильтрации припоя, которая удаляет примеси с поверхности, обеспечивая чистоту пайки при каждой операции. Это особенно важно для получения надежных электрических соединений.

Подача припоя осуществляется дозированно, только в необходимом объеме, что снижает расход материалов и повышает экономическую эффективность производства.

Система подачи флюса

Флюс подается в непрерывном циркуляционном режиме, что обеспечивает равномерное покрытие проводника и минимизирует его испарение. Это позволяет снизить расход флюса и обеспечить стабильное качество пайки.

Автоматизация производственного процесса

Kodera C550STSWⅡ объединяет несколько операций в одном оборудовании, включая подготовку проводов, скрутку и пайку, что значительно сокращает количество ручных операций и повышает производительность.

Производительность оборудования достигает более 1 500 изделий в час, что делает его эффективным решением для серийного производства.

Преимущества для производства

• формирование надежных паяных соединений;
• двусторонняя пайка в автоматическом режиме;
• снижение расхода припоя и флюса;
• высокая стабильность качества соединений;
• автоматизация технологического процесса;
• снижение влияния человеческого фактора.

Особенности применения

Kodera C550STSWⅡ применяется в производстве электроники, кабельных сборок, приборостроении и других отраслях, где используется пайка проводников. Оборудование особенно актуально в случаях, когда требуется высокая надежность соединения и устойчивость к вибрациям.
