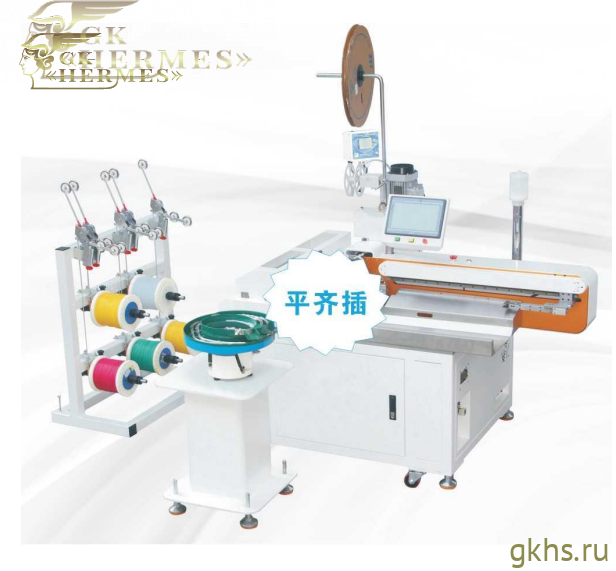

Полностью автоматическая машина для изготовления оснастки и окунания в олово GCV-006

Конфигурация оборудования:
1. Управление сервоприводом: 7 японских серводвигателей Mitsubishi в комплекте
2. Пневматические компоненты: электромагнитный клапан (Германия Festo), пневноцилиндр (Тайвань Yadec), контроль давления воздуха (Япония)
3. Направляющая рейка: Shang Yin / THK
4. Цветной сенсорный экран управления: BUCO (Тайвань)

Особенновсти оборудования:

1. Это оборудование используется для зачистки материала (провода и кабеля) и последующей укладки этих заготовок в формы с одного конца, обработать конец материала и далее надеть пластиковую оболочку (пластиковый контакт); а также для обработки провода и кабеля путём снятия изоляции, полузачистки, подкручивание жил и погружения в олово, обжимная часть имеет оси X и Y. Такая двойная направляющая предназначена для повышения точности обжима и запайки, и для обеспечения качества изделия.

2. Может выполнять зачистку переднего конца материала, выполнить обработку внешней изоляции, выполнить зачистку, полузачистку и подкручивание жил провода и кабеля; каждая функция выполняется по средствам цифровой операцией встроенного компьютера; замена провода или кабеля необходима при замене элементов изделия и частей пресс-формы; установка проста в эксплуатации.

3. Режим переключения между длинными и короткими проводами без замены зажимов, - является первый в своём роде в Китае; Благодаря отладке ЧПУ можно выполнять и контролировать различные действия, такие как обмотка лентой конца провода, контроль выбора глубины изоляции, размер резака, длину загрузочной вилки, длину резки материала, длину зачистки, прочность кручения материала, обработку флюсом и оловом, - всё это можно отлаживать в цифровом виде на сенсорном экране установки.

4. Благодаря сенсорному экрану и программам вы можете выполнить вставку материала в пластиковые формы, выполнить скручивание провода по и против часовой стрелки (положительный и отрицательный ход скручивания), выставить скорость скручивания - быстрое и медленное, и задать плотность скручивания - посвободней или потуже.

5. В режиме установки необходимой формы на материал используется виброплита с прецизионной прямой.

6. Передний конец материала зачищается, снимается изоляция и вставляется в необходимую форму с помощью сервопривода и двойной направляющей с линейным перемещением по осям XY; конец материала зачищается и скручивается на жестяной форме, с использованием прецизионного винтового устройства с двойной направляющей и сервоприводом; конец обрабатываемого материала погружается во флюс с использованием сервопривода и прецизионного планетарного редуктора для последующего выполнения быстрого и точного погружения в олово.

7. Использование сверхширокой ножевой рамы, в дополнение к установке всасывания и продувочного устройства для обдува, обеспечивают чистоту выполнения работы и способствуют защите сердцечника.

8. Двигатель вращается, чтобы подготовить и очистить олово, исключая фактор возможных помех от внешних факторов и давления воздуха.

9. Установка имеет длительный срок службы устройства горячей подачи материала и нагревателя.

10. Машина оснащена двумя типами устройств удаления режущего материала, устройствами продувки и всасывания для горизонтальной и прямолинейной вспомогательной муфты матрицы, а также устройствами сбора из системы труб канифольной воды, окалины (оловянного шлака) и оловянной золы.

11. Хорошие рабочие условия обеспечивает устройство дымоулавливания, благодаря которому оборудование остаётся чистым в течение длительного времени эксплуатации.
