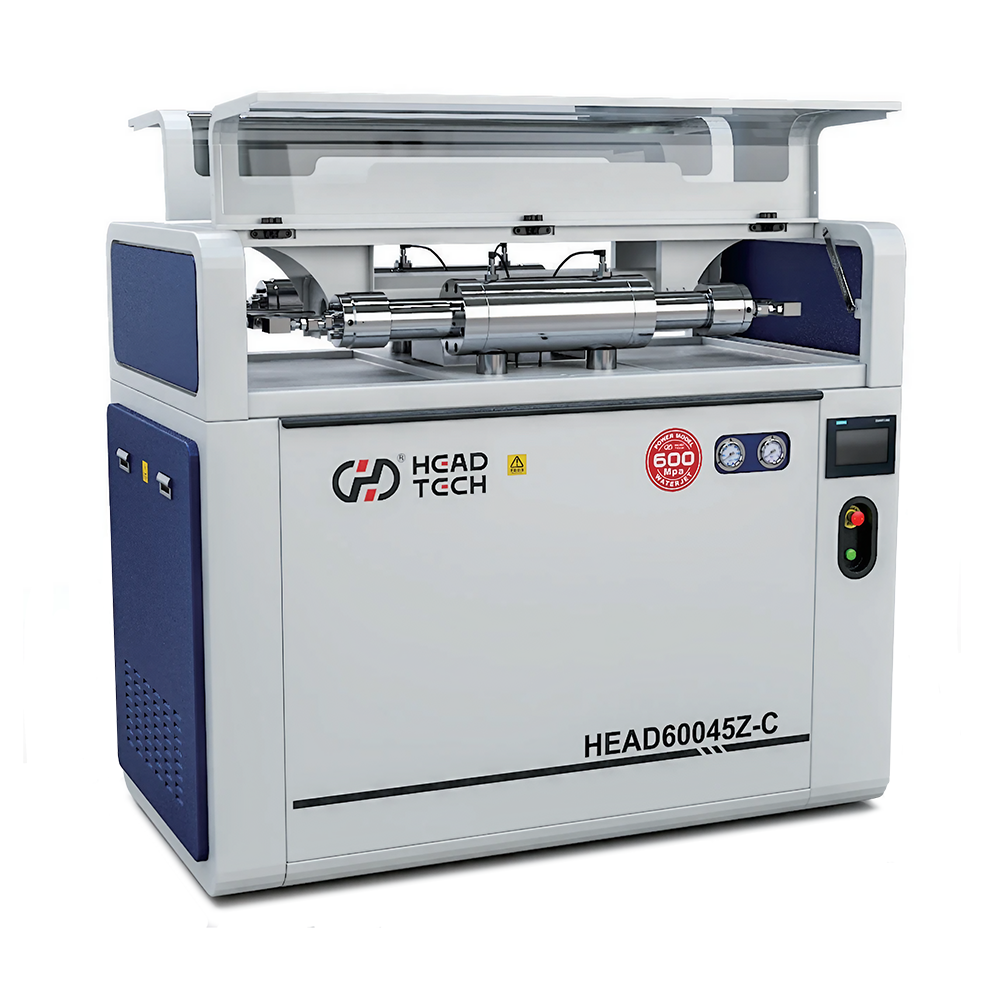

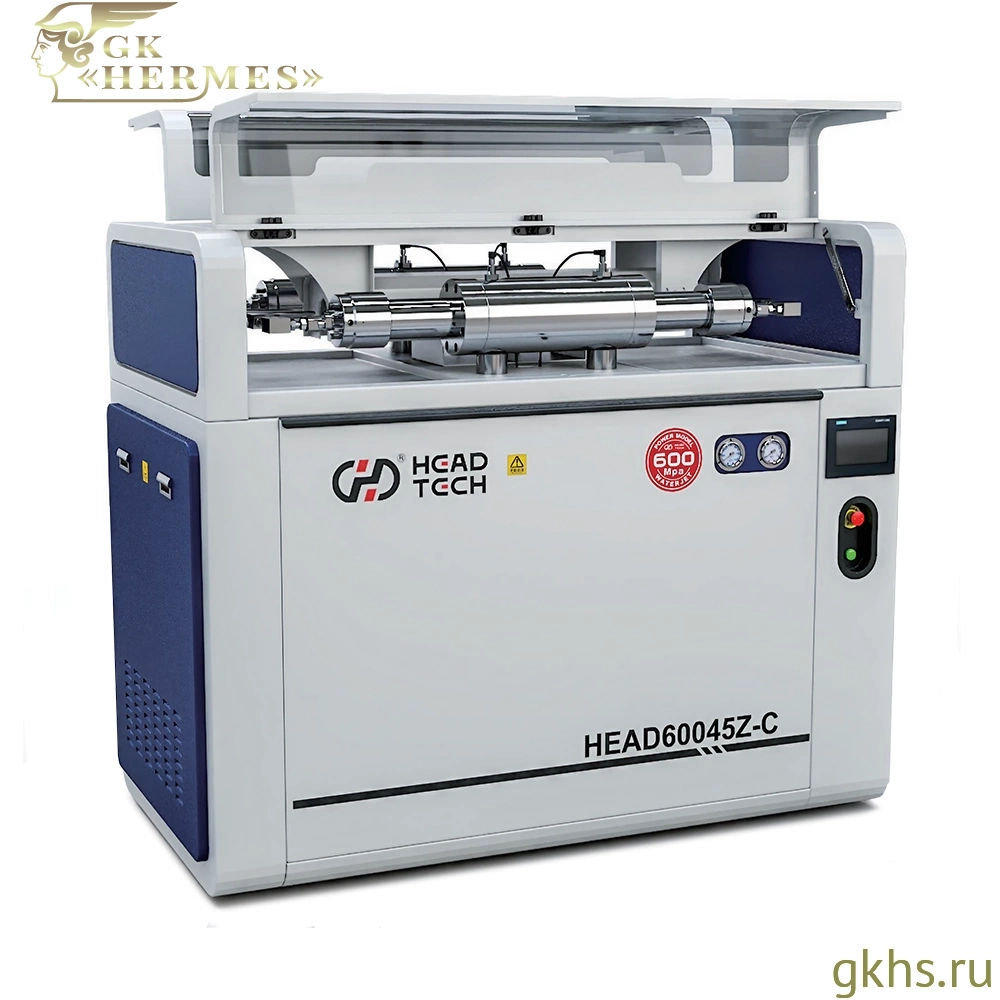

HEAD 60045Z-C02 — высокопроизводительный насос высокого давления с запасным мультипликатором

HEAD60045Z-C02 — высокопроизводительный насос высокого давления серии C для станков гидроабразивной резки. Модель предназначена для формирования стабильного потока воды сверхвысокого давления и подачи его к режущей головке при обработке металла, камня, стекла, керамики, композитов и других материалов.

Насос применяется в составе оборудования гидроабразивной резки с ЧПУ. Вода высокого давления вместе с абразивом формирует режущую струю, которая разрушает материал механически, без нагрева зоны обработки. Благодаря этому рез выполняется без оплавления кромки, прожогов, окалины и зоны термического влияния.

HEAD60045Z-C02 относится к производительной серии насосов высокого давления и рассчитан на задачи, где важны высокая эффективность резки, стабильная работа оборудования и сокращение простоев. В отличие от одноканальной конфигурации, модель оснащается запасным мультипликатором, что повышает эксплуатационную устойчивость насосной установки.

Серия C ориентирована на производственные участки с повышенными требованиями к производительности. Конструкция насоса сочетает гидравлическое усиление давления, промышленную компоновку, удобный доступ к рабочим узлам и резервирование ключевого элемента системы для более стабильной эксплуатации.

Назначение

HEAD60045Z-C02 используется как источник высокого давления для станков гидроабразивной резки. Насос обеспечивает подачу воды к режущей головке и поддерживает рабочий режим, необходимый для точной холодной обработки материалов разной толщины, плотности и структуры.

Основные задачи:

• создание сверхвысокого давления воды для гидроабразивной резки;
• подача воды к режущей головке станка;
• работа в составе станков гидроабразивной резки с ЧПУ;
• поддержание стабильного процесса резки при серийном производстве;
• обработка материалов без зоны термического влияния;
• резка заготовок разной толщины, плотности и структуры;
• комплектация производственных участков гидроабразивной обработки;
• снижение простоев за счёт резервирования мультипликатора.

Конструктивные особенности

Высокопроизводительная серия C

Модель относится к серии C, рассчитанной на производственные задачи с повышенными требованиями к эффективности резки. Насос подходит для участков, где оборудование работает регулярно, а стабильность подачи воды влияет на качество кромки, скорость обработки и повторяемость результата.

Двухмультипликаторная схема

Ключевая особенность HEAD60045Z-C02 — наличие двух мультипликаторов, один из которых выполняет роль запасного. Такая конструкция повышает устойчивость насосной установки и позволяет выполнять ремонтные или сервисные операции без полной остановки оборудования.

Гидравлическое усиление давления

В основе насоса используется гидравлический усилитель. Он преобразует давление масляной системы в сверхвысокое давление воды, необходимое для формирования режущей струи. Такая схема применяется в промышленной гидроабразивной резке благодаря стабильности, надёжности и предсказуемости работы.

Стабильная работа при интенсивной эксплуатации

Насос ориентирован на стабильную подачу воды высокого давления в условиях регулярной производственной загрузки. Это помогает сохранять качество реза, точность контура и устойчивость технологического процесса при обработке материалов разных типов.

Удобная компоновка для обслуживания

Оборудование выполнено в закрытом корпусе с открывающейся верхней частью и доступом к основным рабочим узлам. Такая компоновка защищает элементы системы высокого давления, упрощает обслуживание мультипликаторов и позволяет рационально разместить насос рядом со станком гидроабразивной резки.

Снижение простоев оборудования

Запасной мультипликатор позволяет поддерживать работоспособность насосной установки при обслуживании одного из узлов. Это решение особенно полезно для производств, где важна непрерывность процесса и стабильная загрузка участка гидроабразивной резки.

Материалы и области применения

HEAD60045Z-C02 используется как источник высокого давления для гидроабразивной резки различных материалов:

• углеродистой и нержавеющей стали;
• алюминия и цветных металлов;
• титановых и жаропрочных сплавов;
• камня, гранита, мрамора и керамогранита;
• стекла и керамики;
• композитных материалов;
• технических пластиков;
• резины и многослойных материалов.

Области применения

• металлообработка;
• производство деталей по чертежам;
• раскрой листовых и плитных материалов;
• камнеобработка;
• обработка стекла и керамики;
• резка композитных материалов;
• машиностроение;
• контрактная гидроабразивная резка;
• производственные участки с оборудованием гидроабразивной резки с ЧПУ;
• участки с высокой загрузкой и повышенными требованиями к непрерывности работы.

Преимущества

• высокопроизводительное исполнение серии C;
• стабильная подача воды сверхвысокого давления;
• двухмультипликаторная схема с запасным мультипликатором;
• возможность обслуживания без полной остановки оборудования;
• подходит для интенсивной промышленной эксплуатации;
• помогает повысить эффективность участка гидроабразивной резки;
• гидравлическое усиление давления;
• совместимость со станками гидроабразивной резки с ЧПУ.

Дополнительные технические характеристики

• Количество мультипликаторов: 2 (1 запасной)
• Максимальное количество ходов: 57 раз/мин
• Размер труб высокого давления: Ф3/8"
• Коэффициент усиления: 1:31,6
• Максимальное давление масляного насоса: 31,5 МПа
• Второй наддув: 28М
