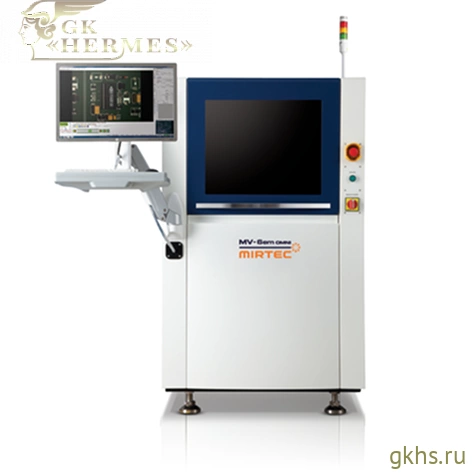

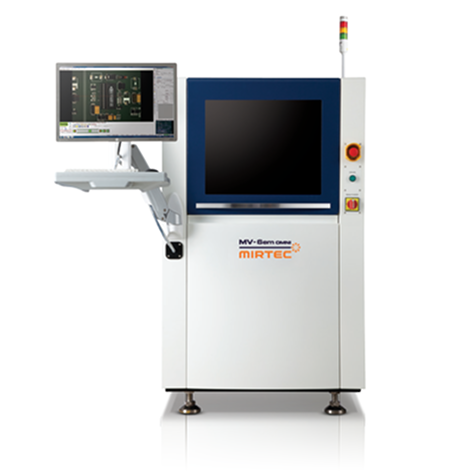

Mirtec MV-6em OMNI — компактная система 3D автоматической оптической инспекции AOI для SMT-линий
Компактная система 3D автоматической оптической инспекции AOI
Mirtec MV-6em OMNI представляет собой промышленную систему автоматической оптической инспекции AOI с компактной конструкцией, предназначенную для контроля качества SMT-монтажа печатных плат. Система обеспечивает высокоточную инспекцию компонентов и паяных соединений при оптимальном использовании производственного пространства.
Высокоточная инспекция компонентов и соединений
Использование технологии трехмерного измерения позволяет выполнять детальный анализ компонентов и соединений, обеспечивая надежное обнаружение дефектов производства.
- дефекты пайки;
- смещение компонентов;
- ошибки установки компонентов;
- дефекты соединений;
- поднятые выводы компонентов;
- короткие замыкания;
- дефекты монтажа;
- нарушения установки компонентов.
Компактное решение для SMT-производства
Компактная конструкция системы позволяет эффективно использовать производственное пространство и интегрировать оборудование в существующие SMT-линии.
Интеграция и автоматизация контроля
Система обеспечивает автоматический контроль качества печатных плат и повышает эффективность производства.
Повышение качества продукции
Использование системы позволяет повысить надежность продукции и снизить производственные затраты.
|
Тип инспекции
|
3D AOI |
|
Исполнение
|
линейная AOI |
|
Мин. ширина печатной платы, мм
|
50 |
|
Мин. длина печатной платы, мм
|
50 |
|
Макс. ширина печатной платы, мм
|
330 |
|
Макс. длина печатной платы, мм
|
280 |
|
Толщина печатной платы
|
0,5 – 3,0 мм |
|
Разрешение камеры
|
15 Мп (25 Мп опция) |
|
Пространственное разрешение
|
10 μm (15 Мп) — стандарт, 7,7 μm (25 Мп) — опция, 15 μm — опция |
|
Поле зрения
|
58,56 × 58,56 мм |
|
Минимальный размер компонента
|
03015 |
|
Тип освещения
|
8-фазная коаксиальная цветная подсветка |
|
Количество проекторов
|
4 проектора |
|
3D проекционная система
|
DLP-проекционная Moiré-система (Quad, Multi-Frequency) |
|
Скорость инспекции
|
0,32 – 0,68 с / FOV (в зависимости от разрешения камеры и конфигурации оптики) |
|
Высота компонентов верх/низ
|
45 / 25 мм (опция низ 50мм) |
|
Интерфейс управления
|
SMEMA (MES / Traceability: поддерживается опция) |
|
Пневмоподключение
|
0,5 Мпа |
|
Питание
|
AC 200–240 В, 50/60 Гц, 1 фаза |
|
Вес
|
870 |
|
Габариты
|
900 × 1290 × 1560 мм |
|
Страна производства
|
Корея |
|
Гарантия
|
1 год |
