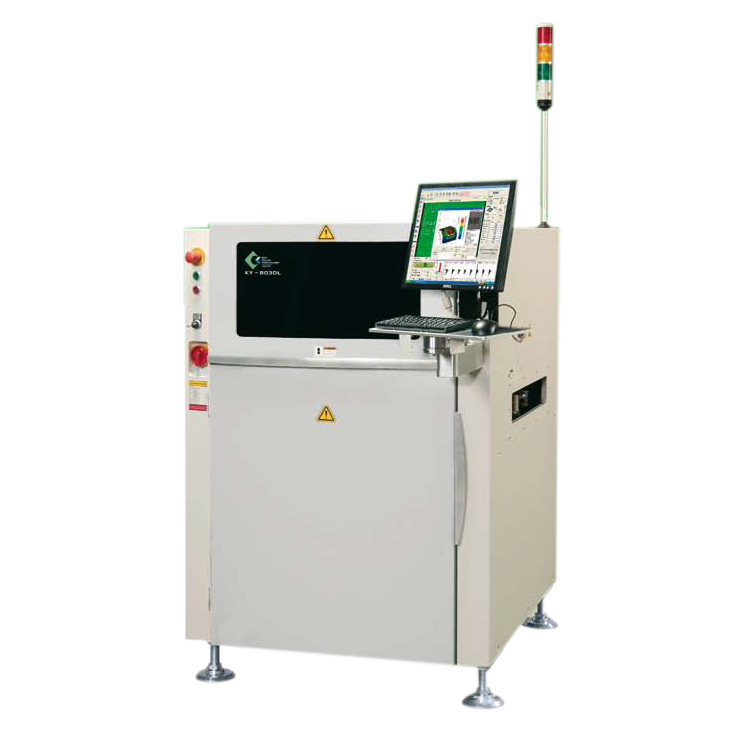

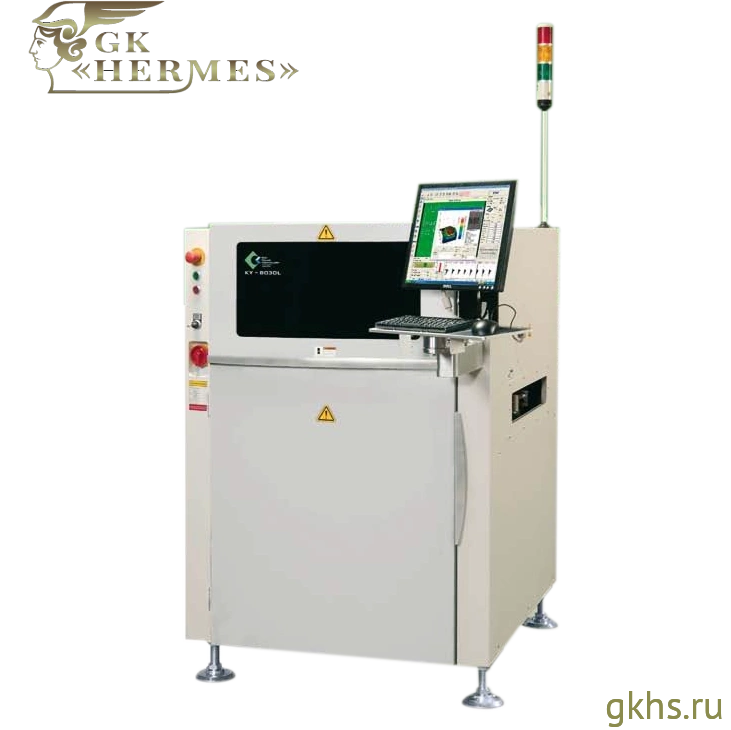

Koh Young KY-8030L — SPI система контроля нанесения паяльной пасты для печатных плат увеличенного размера
SPI система KY-8030L для контроля нанесения паяльной пасты на печатные платы большого формата
KY-8030L представляет собой автоматическую SPI систему, предназначенную для контроля нанесения паяльной пасты при производстве печатных плат увеличенного размера. Оборудование обеспечивает высокоточную трехмерную инспекцию и позволяет поддерживать стабильное качество SMT-производства даже при работе со сложными и крупногабаритными изделиями.
Система обеспечивает полный контроль качества нанесения паяльной пасты и позволяет выявлять дефекты печати до установки компонентов, что снижает риск возникновения дефектов пайки и повышает надежность готовой продукции.
Высокоточная инспекция печатных плат увеличенного формата
KY-8030L поддерживает инспекцию печатных плат увеличенного размера, что делает систему оптимальным решением для производства промышленной электроники, телекоммуникационного оборудования и других изделий с крупными печатными платами.
- контроль нанесения паяльной пасты на печатных платах большого размера;
- обнаружение дефектов нанесения пасты;
- контроль качества печати трафарета;
- повышение стабильности технологического процесса;
- обеспечение надежности производства.
Стабильность и повторяемость измерений
Система обеспечивает высокую повторяемость измерений и достоверность результатов контроля. Технология трехмерного анализа позволяет получать точные данные о нанесении пасты и обеспечивает эффективный контроль процесса производства.
Оптимизация производственного процесса
Использование SPI системы KY-8030L позволяет снизить количество дефектов, повысить эффективность производства и обеспечить стабильное качество SMT-сборки при работе с печатными платами увеличенного размера.
Применение
- производство промышленной электроники;
- производство телекоммуникационного оборудования;
- производство электронных модулей;
- контрактное производство электроники;
- серийное SMT-производство.
|
Тип инспекции
|
2D + 3D SPI |
|
Исполнение
|
Линейная SPI |
|
Мин. ширина печатной платы, мм
|
50 |
|
Мин. длина печатной платы, мм
|
50 |
|
Макс. ширина печатной платы, мм
|
510 |
|
Макс. длина печатной платы, мм
|
510 |
|
Толщина печатной платы
|
0,4 – 5,0 мм |
|
Разрешение камеры
|
2 МП |
|
Тип освещения
|
Специализированная подсветка для Moiré-измерений |
|
Количество проекторов
|
1 (Moiré-проекционный модуль) |
|
3D проекционная система
|
Безтеневая Moiré-технология (Shadow-Free Moiré),односторонняя проекция |
|
Компенсация коробления ПП
|
до ±3,5 мм |
|
Скорость инспекции
|
≈1 500 мм²/сек |
|
Интерфейс управления
|
SMEMA |
|
Разрешение по XY
|
20 мкм |
|
Область инспекции
|
20 × 20 мм |
|
Разрешение по высоте
|
0,37 мкм |
|
Питание
|
AC 200–240 В, 50/60 Гц |
|
Вес
|
550 кг |
|
Габариты
|
1000 × 1512 × 1203 мм |
|
Страна производства
|
Корея |
|
Гарантия
|
1 год |
