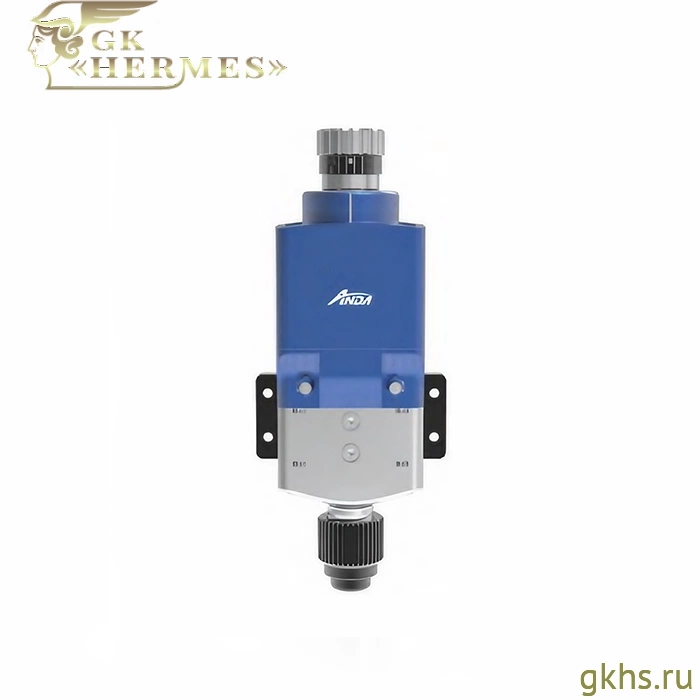

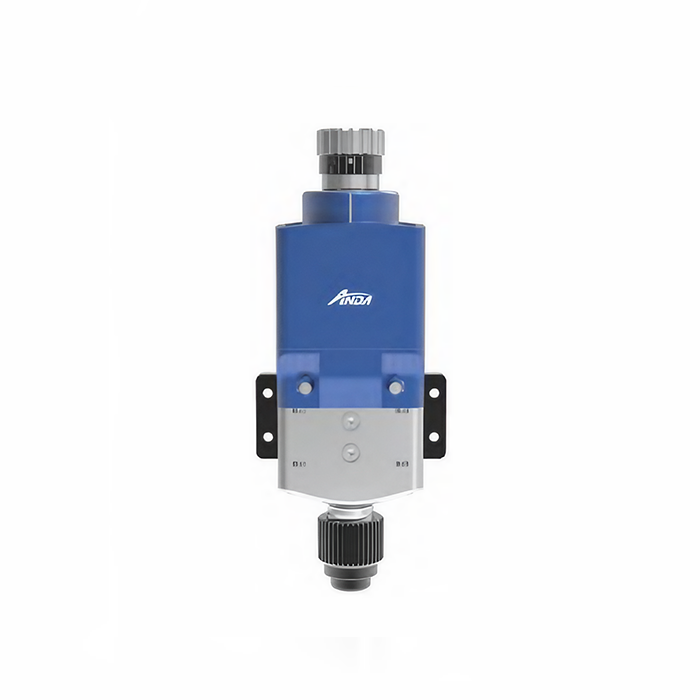

Anda SDV-20 — двухкомпонентный пневматический клапан

Anda SDV-20 — жидкостный клапан, предназначенный для дозирования и заливки двухкомпонентных материалов. Клапан работает как отсечной узел в составе систем двухкомпонентного дозирования, управляется сжатым воздухом и обеспечивает быстрое открытие и закрытие потока при выполнении операций заливки, герметизации, заполнения и нанесения материалов.

Клапан применяется с двухкомпонентными составами на основе эпоксидных смол,силиконов, полиуретанов и теплопроводящих материалов. Рассчитан на работу в составе систем, где корректное соотношение компонентов A/B задаётся дозирующим насосом, а сам клапан отвечает за переключение потока и подачу материала в зону нанесения.

Конструкция Anda SDV-20 использует сбалансированную клапанную схему и функцию обратного всасывания, уменьшающую подтекание материала после закрытия клапана и повышающую аккуратность процесса при работе с вязкими двухкомпонентными составами. Максимальный расход составляет 4 л/мин, а диапазон применимой вязкости — от 1 до 500000 сП.

Корпус жидкостной части выполнен из нержавеющей стали SUS304, клапанный сердечник — из легированной стали, а уплотнение жидкостной части — из UPE. Приводная часть имеет корпус из алюминиевого сплава AL6061 и уплотнительное кольцо NBR.

Рассчитан на минимальное давление воздуха 0,4 МПа и максимальное давление материала до 20 МПа. Максимальная рабочая частота составляет 200 циклов в минуту. Вход воздуха выполнен под трубку Ø6 мм, вход материала — G1/4. Клапан монтируется на четыре винта M5.

Поддерживаемые материалы

• эпоксидные смолы;
• силиконы;
• полиуретаны;
• теплопроводящие материалы.
