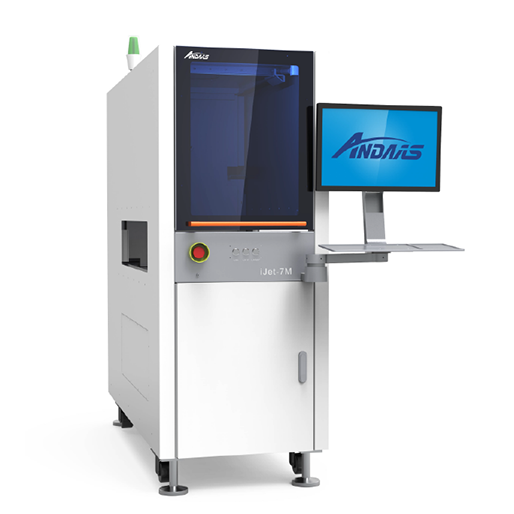

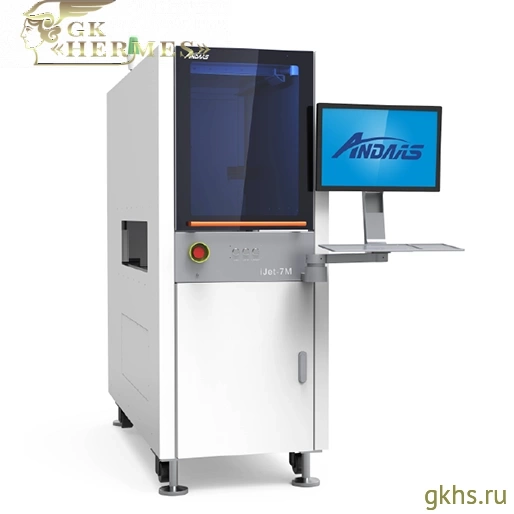

ANDA iJet-7M — компактный inline дозатор паяльной пасты и клея для SMT
Anda iJet-7M — компактный линейный дозатор паяльной пасты и клея для SMT-производства
Anda iJet-7M — это промышленный inline дозатор для автоматического нанесения паяльной пасты, SMT-клея, компаундов и материалов нижнего заполнения на печатные платы (PCB). Модель разработана для производств, где требуется точное селективное дозирование при ограниченном пространстве линии и высокой динамике переналадки.
iJet-7M применяется в составе SMT-линии и интегрируется по интерфейсу SMEMA, обеспечивая синхронную работу с принтерами, установщиками компонентов и системами оптического контроля.
Когда требуется именно компактный inline дозатор
В реальном производстве часто возникает задача:
- встроить дозатор в уже существующую линию без расширения площади;
- организовать селективное нанесение без изготовления трафарета;
- выполнять корректировку пасты после печати;
- работать с несколькими типами изделий в течение смены.
iJet-7M ориентирован именно на такие сценарии. Компактная конструкция позволяет внедрить оборудование в участок без изменения компоновки SMT-линии.
Точность и динамика для плотного монтажа
В основе системы — линейные двигатели по осям X и Y и сервопривод по оси Z. Такая архитектура обеспечивает стабильную геометрию точки и повторяемость дозирования при высокой скорости перемещения.
Для технолога это означает:
- равномерный объем точки на серийных платах;
- минимизацию смещения при работе с плотным шагом компонентов;
- стабильность формы при нанесении паяльной пасты и клея.
Поддержка различных технологий дозирования
Модель поддерживает установку различных типов клапанов:
- струйный клапан для бесконтактного нанесения;
- пьезоэлектрический клапан для микродозирования;
- винтовой клапан для вязких материалов;
- ротационная игла для точечного нанесения.
Это позволяет использовать iJet-7M для:
- нанесения красного SMT-клея;
- селективного дозирования паяльной пасты;
- операций underfill;
- герметизации и корпусирования;
- точечного нанесения теплопроводящих составов.
Интеллектуальное управление и программирование
Система оснащена CCD-визуальным позиционированием и поддерживает импорт файлов из установщиков компонентов, что значительно сокращает время подготовки производства.
Для закупщика это означает:
- быстрое внедрение без длительной наладки;
- универсальность под разные проекты;
- снижение затрат на дополнительное оборудование.
Экономическая эффективность
Внедрение iJet-7M позволяет:
- отказаться от части трафаретов при мелкосерийном производстве;
- сократить расход паяльной пасты;
- уменьшить процент дефектов из-за избыточного объема;
- повысить гибкость производственного процесса.
Модель подходит для контрактного производства электроники, LED-плат, телекоммуникационного оборудования и изделий со средней плотностью монтажа.
|
Исполнение
|
Напольный |
|
Тип установки
|
Линейная |
|
Макс. ширина печатной платы, мм
|
580 |
|
Макс. длина печатной платы, мм
|
300 |
|
Тип загрузки печатной платы
|
Конвейер |
|
Количество клапанов
|
1-2 клапана |
|
Рабочая зона (X×Y×Z), мм
|
300×580×30 |
|
Повторяемость, мм
|
±0,01 |
|
Интерфейс управления
|
SMEMA |
|
Макс. скорость перемещения
|
1200 мм/с |
|
Принцип дозирования
|
Струйный / шнековый / пьезоструйный |
|
Метод нанесения
|
Бесконтактный / контактный |
|
Максимальная частота работы дозирующего клапана (Гц)
|
200 |
|
Мин. диаметр точки, мм
|
0.2 |
|
Видеокамера (CCD)
|
Да |
|
Система очистки иглы
|
Да |
|
Макс. Ускорение, g
|
2 |
|
Питание
|
220 |
|
Габариты
|
600×1640×1600 |
|
Гарантия
|
1 год |
