Линейная четырехсекционная автоматическая система селективной пайки HESS-350FHHLL купить

Характеристики

Параметры печатной платы

—

Размер ПП (ДхШ): Mин.: 120 х 50 мм, Maкс.: 400 х 350 мм.
Макс. высота компонента (сверху): 120 мм.
Макс. высотка компонента (снизу): 30 мм.
Макс. вес ПП: 5 кг.
Край ПП (кромка): ＞5 мм.
Минимальное расстояние между нижней накладкой и элементом (или крепежным кожухом): 2 мм.
Длина штифта компонента: 3 мм.

Система селективной пайки

—

Количество паяльных ванн: 2 комплекта с независимым перемещением по оси XYZ.
Режим перемещения при пайке: Перемещение паяльной ванны по оси XYZ.
Режим движения: Серводвигатель + линейный рельс.
Подача припоя: Ручная (автоматическая опционально).
Ёмкость ванны припоя: 13 кг.
Время плавления припоя6 30 мин.
Мощность пайки: 3,6 кВт*2 шт.
Размер нозла (паяльного сопла): Стандартный диаметр 8 мм, доступны прочие размеры опционально.
Минимальный внутренний и внешний диаметр паяльных сопел: 2 мм，3,5 мм.
Минимальное пространство для потока припоя при пайке: 3 мм.
Время цикла пайки: 2 сек / паяная точка.
Режим контроля температуры: PID+SSR.
Диапазон настройки температуры: До 400C.
Точность поддержания температуры: ±1C.
Макс. высота волны припоя: 5 мм.
Точность пайки: 0,1 мм.
Окалина от припоя: 0,2 кг/8 ч (без защиты от азота), 0,01 кг/8 ч (с защитой от азота).

Селективная система распыления флюса

—

Режим распылителя: Движение сопла флюса по оси XYZ.
Объём ёмкости флюсователя: 2 литра.
Режим добавления распыляемого флюса: Ручное.
Тип распылительной форсунки: Инжекционный клапан пьезоэлектрического типа.
Диаметр распылительной форсунки: 130 мкм.
Время цикла распыления: 1 сек / паяная точка.
Точность движения распылителя: 0,05 мм.
Система управления потоком распыления: PWM.

Система предварительного нагрева

—

Метод предварительного нагрева: Дальний инфракрасный луч + горячий воздух.
Мощность нагревателя: 0,5 кВт*6 шт*2 комплекта.
Положение нагревателя: Верхнее и нижнее.
Режим контроля температуры: PID+SSR.
Диапазон настройки температуры: До 200C.
Точность поддержания температуры: ±3C.

Система азотной защиты

—

Режим защиты азотом: Подача азота на нозл и в емкость для припоя (ванну).
Подача азота: 3 м3/h (Концентрация азота > 99,999%).
Контроль потока азота: Цифровой контроль.

Вытяжная система

—

Верхняя крышка вытяжки: В комплекте.
Количество патрубков: 2 шт.
Объём выхлопных газов: Около 5м³/ч.

Все характеристики

Все товары HESS

Все товары категории

Получить КП

Купить

* Представленная цена не является публичной офертой. Информацию о дополнительных скидках, специальных предложениях, стоимости и сроках доставки уточняйте по email: info@gkhs.ru или по телефону 8 (812) 220-44-88

HESS-350FHHLL (она же SDC XS-350C) – полностью автоматическая промышленная система селективной пайки с двумя модулями пайки, отдельной зоной распыления флюса и с зоной предварительного нагрева печатной платы.

Модульная архитектура, гибкая конфигурация с возможностью расширения. Всего 4 модуля.

Предназначение: для среднесерийной и крупносерийной пайки – для массового производства печатных плат.

Сама установка максимально компактная, занимает мало площади и с низким потреблением электроэнергии.

HESS – китайская производственная компания по проектированию, сборке и продаже установок и систем селективной пайки. Более 10-ти лет на рынке. Крупный поставщик систем селективной пайки в Россию и страны СНГ.

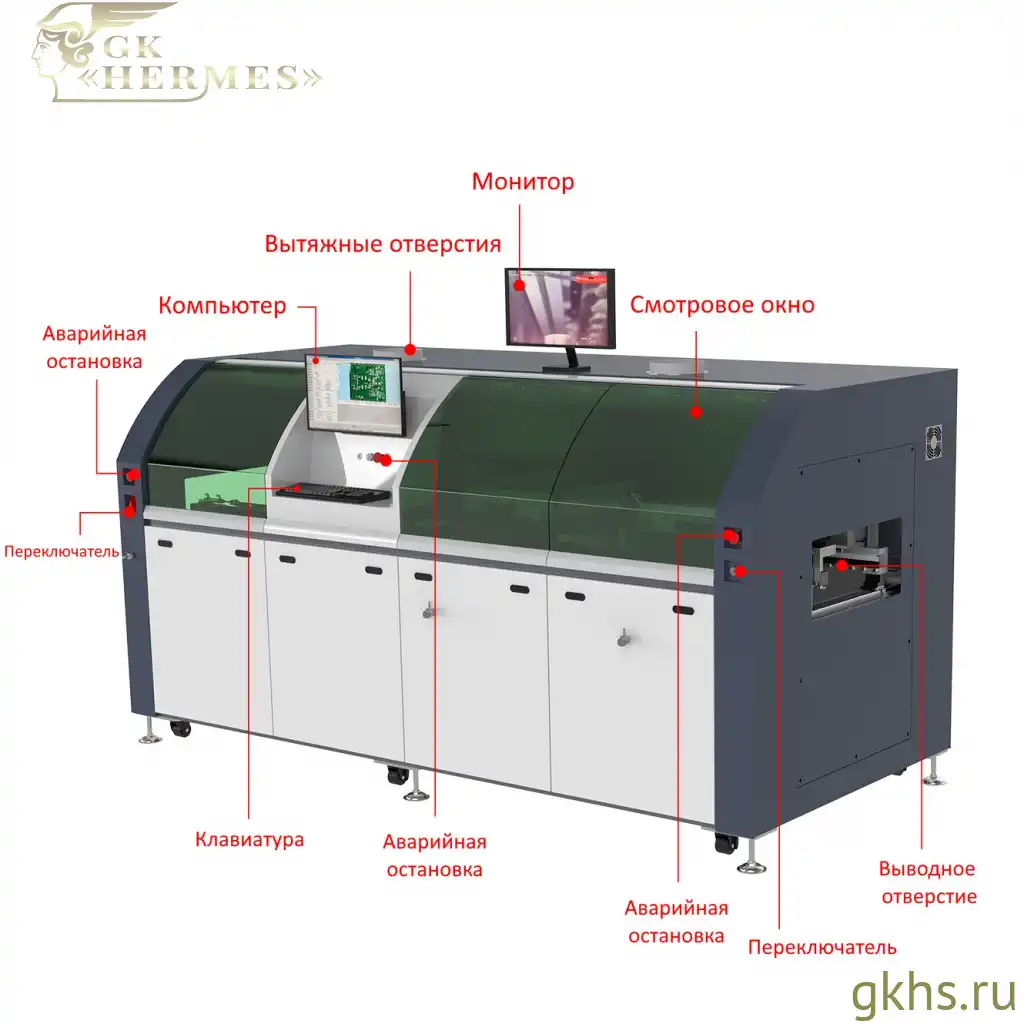

Автоматическая промышленная система селективной пайки с двумя модулями пайки HESS-350FHHLL

Преимущества

Размеры установки: 3100*1400*1580 мм.
Приблизительный вес: 900 кг.
Интеграция в производственные автоматизированные линии. Установка может принять печатную плату с предыдущих операций и отдать печатную плату следующей операции.

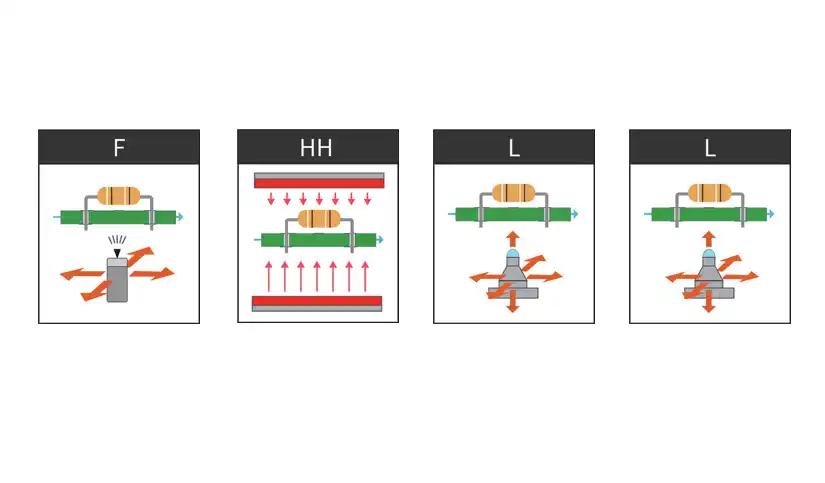

Модульная архитектура, состоящая из отдельных зон: флюсование, предварительный нагрев (верхний и нижний), две независимые зоны пайки.
Возможность расширения: добавление дополнительных зон/модулей в соответствии с необходимыми требованиями.
Максимальные размеры печатной платы: 400*350 мм. Другие размеры могут быть настроены. Минимальный размер: 120*50 мм.

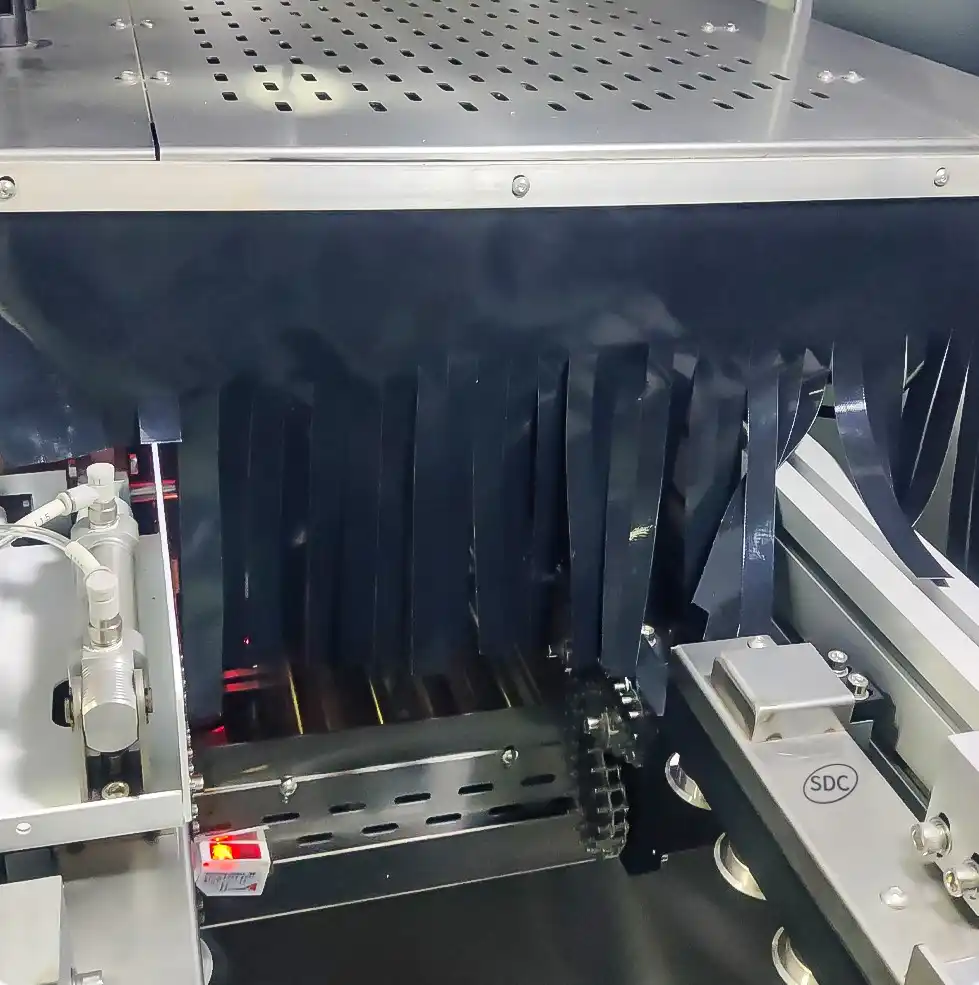

Перемещение печатной платы в установке: рельсы + ролик из нержавеющей стали. Печатная плата неподвижная, и перемещается из зоны в зону. Флюсователь и сопло пайки перемещается относительно печатной платы.

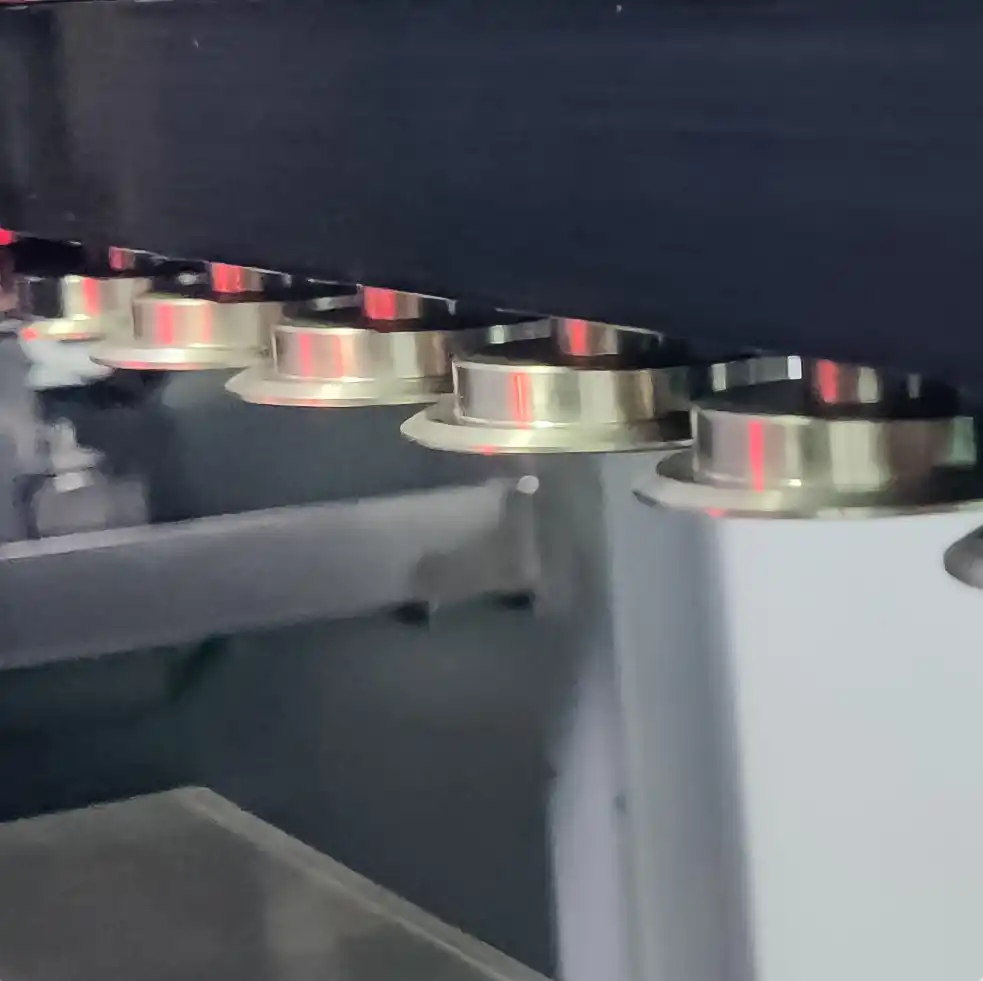

Модуль предварительного нагрева Sundarc. Инфракрасный подогрев снизу + конвектор горячего воздуха.
Движение сопла флюса по оси X и Y. Точность перемещения сопла флюса: 0.05 мм. Распыление не более 2 мм. Не требуется очистка сопла.
Простое техническое обслуживание.
Перемещение сопла пайки по оси XYZ.
Время припоя: 2 сек / припаянная точка. Возможно установить другое время пайки.
Температура: максимум 400 градусов.
Стабильное качество пайки. Без пустот и мостов.
Механический надежный насос.

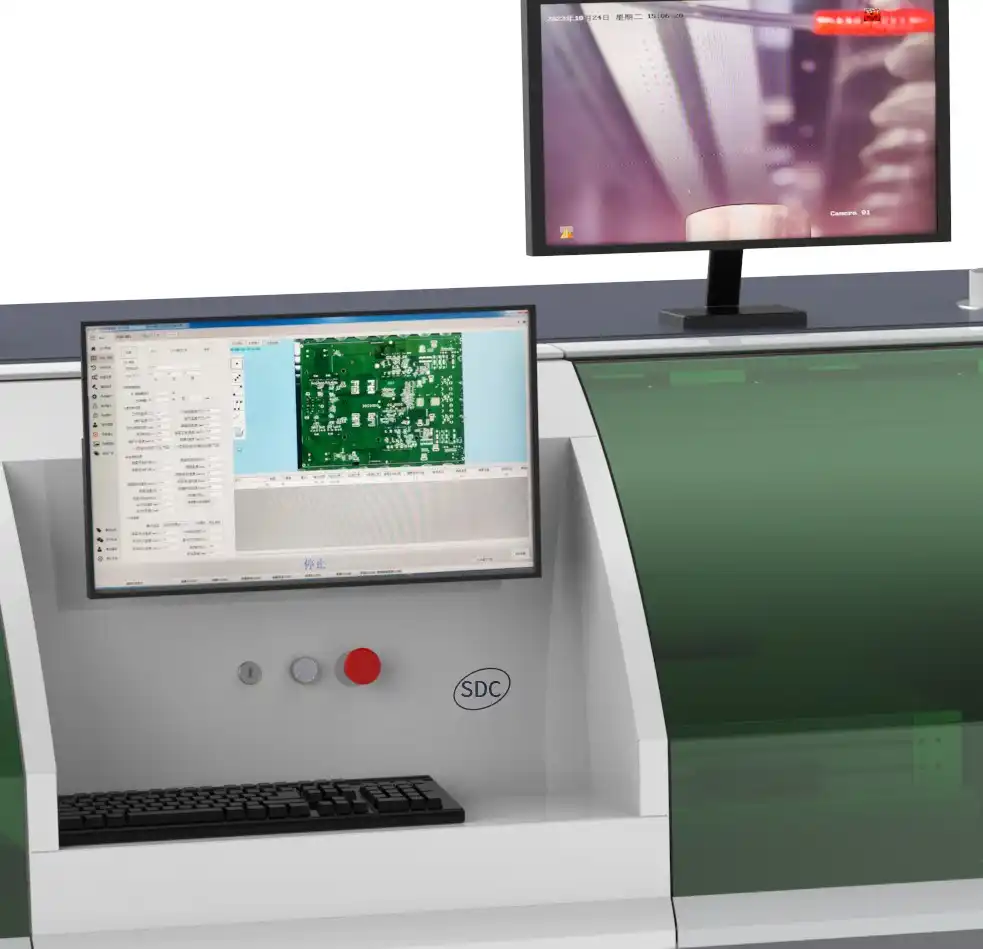

Собственное ПО и полное управление с ПК. Легко запрограммировать программу пайки. Графическое визуальное отображение и назначение пайки необходимых элементов.
Азотный линейный нагреватель емкости для олова до 200 градусов.
Сертификация: CE, ISO.
Запатентованные разработки.

Параметры печатной платы	Размер ПП (ДхШ): Mин.: 120 х 50 мм, Maкс.: 400 х 350 мм. Макс. высота компонента (сверху): 120 мм. Макс. высотка компонента (снизу): 30 мм. Макс. вес ПП: 5 кг. Край ПП (кромка): ＞5 мм. Минимальное расстояние между нижней накладкой и элементом (или крепежным кожухом): 2 мм. Длина штифта компонента: 3 мм.
Система селективной пайки	Количество паяльных ванн: 2 комплекта с независимым перемещением по оси XYZ. Режим перемещения при пайке: Перемещение паяльной ванны по оси XYZ. Режим движения: Серводвигатель + линейный рельс. Подача припоя: Ручная (автоматическая опционально). Ёмкость ванны припоя: 13 кг. Время плавления припоя6 30 мин. Мощность пайки: 3,6 кВт*2 шт. Размер нозла (паяльного сопла): Стандартный диаметр 8 мм, доступны прочие размеры опционально. Минимальный внутренний и внешний диаметр паяльных сопел: 2 мм，3,5 мм. Минимальное пространство для потока припоя при пайке: 3 мм. Время цикла пайки: 2 сек / паяная точка. Режим контроля температуры: PID+SSR. Диапазон настройки температуры: До 400C. Точность поддержания температуры: ±1C. Макс. высота волны припоя: 5 мм. Точность пайки: 0,1 мм. Окалина от припоя: 0,2 кг/8 ч (без защиты от азота), 0,01 кг/8 ч (с защитой от азота).
Селективная система распыления флюса	Режим распылителя: Движение сопла флюса по оси XYZ. Объём ёмкости флюсователя: 2 литра. Режим добавления распыляемого флюса: Ручное. Тип распылительной форсунки: Инжекционный клапан пьезоэлектрического типа. Диаметр распылительной форсунки: 130 мкм. Время цикла распыления: 1 сек / паяная точка. Точность движения распылителя: 0,05 мм. Система управления потоком распыления: PWM.
Система предварительного нагрева	Метод предварительного нагрева: Дальний инфракрасный луч + горячий воздух. Мощность нагревателя: 0,5 кВт6 шт2 комплекта. Положение нагревателя: Верхнее и нижнее. Режим контроля температуры: PID+SSR. Диапазон настройки температуры: До 200C. Точность поддержания температуры: ±3C.
Система азотной защиты	Режим защиты азотом: Подача азота на нозл и в емкость для припоя (ванну). Подача азота: 3 м3/h (Концентрация азота > 99,999%). Контроль потока азота: Цифровой контроль.
Вытяжная система	Верхняя крышка вытяжки: В комплекте. Количество патрубков: 2 шт. Объём выхлопных газов: Около 5м³/ч.
Конвейерная система	Тип конвейера: Направляющая + ролик из нержавеющей стали. Метод фиксации ПП: Прижимной цилиндр + углубление для фиксации кромки печатной платы + ПП фиксируется с помощью оси Y. Вместимость ПП в конвеер (кол-во установочных цилиндров): 3х2 шт. Количество раздельных зон: 4 шт.
Система контроля	Режим управления: ПК + контрольная плата управления движением. Способ программирования: Импорт изображений, Гербер или CAD-файл. Параметры процесса печатной платы: Настройка, сохранение, открытие на экране ПК. Зуммер: Сигнал звукового оповещения. Прочее: Подсчет печатных плат, системные сообщения, сигнал тревоги и прочие данные могут быть считаны с ПК.
Спецификация	Габариты (ДхШхВ): 3100 х 1400 х 1580 мм. Рама машины и наружная крышка: Каркас из экструдированных профилей + стальная пластина с порошковой покраской. Операционная высота: 900 +25 мм. Вес: 900 кг. Электропитание: 3φ 380В 50/60Гц. Пиковая мощность: 25 кВт.
Опции	Вакуумный пистолет для очистки.
Страна производства	Китай
Гарантия	1 год
