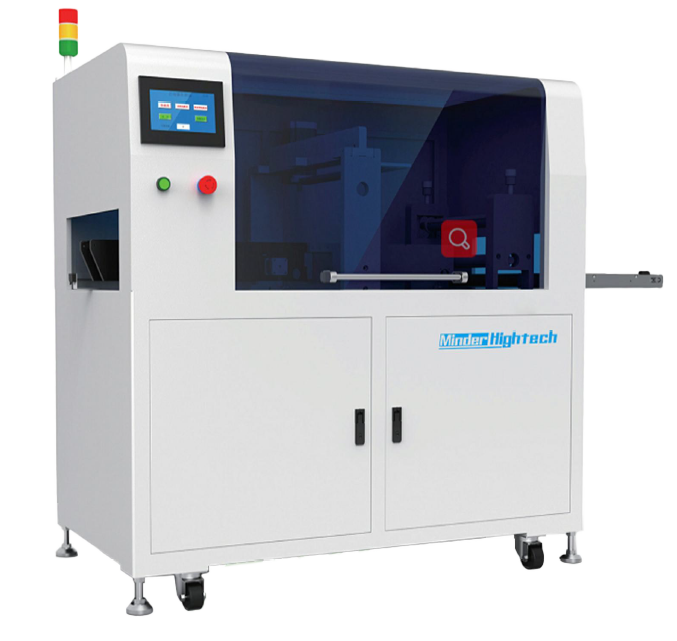

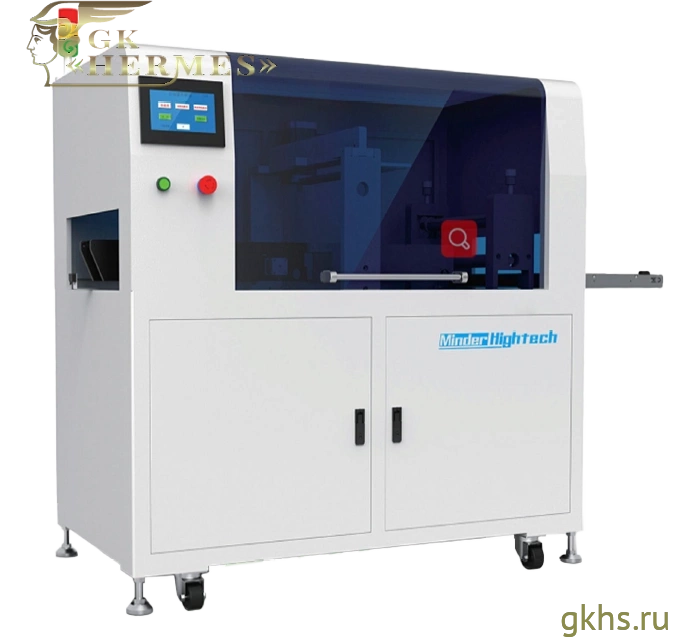

Minder-Hightech MDHY-FB10 — inline разделитель печатных плат с двусторонней V-cut депанелизацией

Minder-Hightech MDHY-FB10 — автоматический inline разделитель печатных плат, предназначенный для высокопроизводительной депанелизации PCB с V-cut панелизацией в составе SMT-линий. Оборудование реализует двустороннюю (двухнаправленную) резку, что позволяет существенно повысить эффективность процесса разделения плат по сравнению с традиционными односторонними системами.

Данный сепаратор PCB ориентирован на предприятия с высокой загрузкой производства, где требуется автоматизация депанелизации, стабильное качество резки и сокращение производственных затрат.

Назначение и область применения

Inline депанелизатор MDHY-FB10 применяется для автоматического разделения печатных плат (PCB depaneling) после пайки и сборки. Оборудование интегрируется в SMT-производство и обеспечивает непрерывную обработку плат без участия оператора.

• депанелизация PCB в SMT линии;
• разделение плат после оплавления;
• автоматическая линия разделения печатных плат;
• производство LED, бытовой и автомобильной электроники;
• серийное и массовое производство.

Ключевая особенность: двусторонняя депанелизация

В отличие от стандартных inline решений, MDHY-FB10 выполняет резку плат в двух направлениях (X и Y), что позволяет обрабатывать панель за один цикл. Это особенно эффективно при работе с многосекционными PCB панелями.

• двухкоординатная (X/Y) депанелизация;
• обработка панели за один проход;
• снижение времени цикла;
• повышение производительности участка.

Такой подход увеличивает эффективность депанелизации в несколько раз по сравнению с традиционными ножевыми разделителями печатных плат.

Конструкция и технология

Оборудование использует ножевую технологию разделения V-cut плат с прецизионным управлением режущими узлами. Конструкция предусматривает модульную компоновку и возможность быстрой перенастройки под различные типы PCB.

• верхние и нижние ножи с точной регулировкой;
• сервоуправление режущими узлами;
• регулировка скорости резки (до 800 мм/с);
• модульная система инструмента;
• поддержка различных размеров панелей.

Система управления и автоматизация

MDHY-FB10 оснащен системой управления на базе ПЛК с сенсорным интерфейсом, обеспечивающей полный контроль процесса депанелизации и интеграцию в производственную линию.

• PLC управление с сенсорной панелью;
• мониторинг параметров в реальном времени;
• сигнализация и диагностика;
• поддержка автоматической подачи и выгрузки плат.

Дополнительные функции

• автоматическая система удаления пыли;
• автоматическая укладка плат (опционально);
• быстрая смена инструмента;
• адаптация под разные типы продукции.

Преимущества для производства

Inline сепаратор PCB MDHY-FB10 позволяет перейти на полностью автоматизированную депанелизацию с высокой скоростью и стабильным качеством, что критично для современных SMT-производств.

• максимальная производительность при серийном выпуске;
• снижение затрат на персонал;
• повышение стабильности качества;
• уменьшение брака при разделении плат;
• оптимизация производственного потока.

Поставка оборудования

ГК «Гермес» поставляет оборудование для разделения печатных плат, включая inline сепараторы PCB и автоматические депанелизаторы для SMT-линий. Подбор решений осуществляется с учетом задач производства и уровня автоматизации.
